3
1

GENERAL

1.1

Resumen general

El sistema de control de gramaje de Metso Automation
®
nelesACE está compuesto de una válvula de seg-
mentos, un accionador y una unidad de control.
La válvula es una válvula de segmentos de la serie R.
El accionador utiliza un motor a pasos con el fin de
alcanzar el mejor grado de regulación posible. El
accionador está equipado con limitadores de posición
abierta y cerrada con y un transmisor de posición.
El sistema de control del proceso transmite una seal
digital a la unidad de control que, a su vez, controla
automáticamente el accionador. Es posible usarlo man-
ualmente.
1.2 Principio de funcionamiento de la unidad
de control
El controlador del motor de pasos controla el motor de
pasos conectado mediante 4 cables en el accionador
de la válvula. El tipo de protección del controlador es
de Clase IP65. Las seales de entrada se transmiten al
controlador a través de seis canales de entrada digital.
Las alternativas son la interfaz de duración de pulso o
la interfaz de duración de tiempo. También se dispone
de canales de entrada opcionales (opción 1 y opción
2). Cuando se usan las entradas opcionales, es posible
cambiar por control remoto las frecuencias de la
duración del tiempo y la medida del paso. El sistema
de control del proceso (DCS) transmite un modo de
pulso. El modo de pulso acciona el motor de pasos en
dirección abierta o cerrada dependiendo del canal
que el DCS esté utilizando (abierto o cerrado). Si los
pulsos se detienen o el accionador llega al limitador, el
movimiento se detiene. El modo de duración de
tiempo, el motor de pasos empieza a moverse desde el
borde que guía al pulso y se detiene desde el borde
que sigue al pulso, o cuando el accionador llega al lim-
itador. El ángulo de abertura del accionador es de 0 a
90. El valor predeterminado en fábrica del ajuste del
paso es 1/2 paso por pulso cuando 14100 pulsos es
igual a 90 grados. La precisión de la regulación puede
cambiarse. En este caso, el ajuste del paso deberá
cambiarse programándolo a 1/1 paso (7050 pulsos).
La unidad de control también está equipada con entra-
das para dos seales de limitador y una seal de poten-
ciómetro de retroalimentación.
El software IPCOMM compatible con la interfaz RS232/
485 se suministra con la unidad de control. Este software
permite cambiar los parámetros en la unidad de control.
1.3

Indicaciones

El controlador de la válvula está equipado con una
placa adhesiva de identificación, consulte la Fig. 2. Las
marcas de la placa de identificación son las siguientes
(de arriba a abajo):
□ Código del tipo del accionador y de la unidad de
control
□ Tensión nominal
□ Corriente nominal
□ Frecuencia del suministro de tensión
□ Clase de protección
□ Número del fabricante
□ Número de serie
□ Identificador del engranaje
□ Identificador de la unidad de control
□ Identificador del motor de pasos
□ Corriente máx. del motor de pasos
□ Temperatura ambiente
Modo de duración de pulso
24 VDC/10,5mA
0 V
Modo de duración de tiempo
24 VDC/10,5mA
0 V

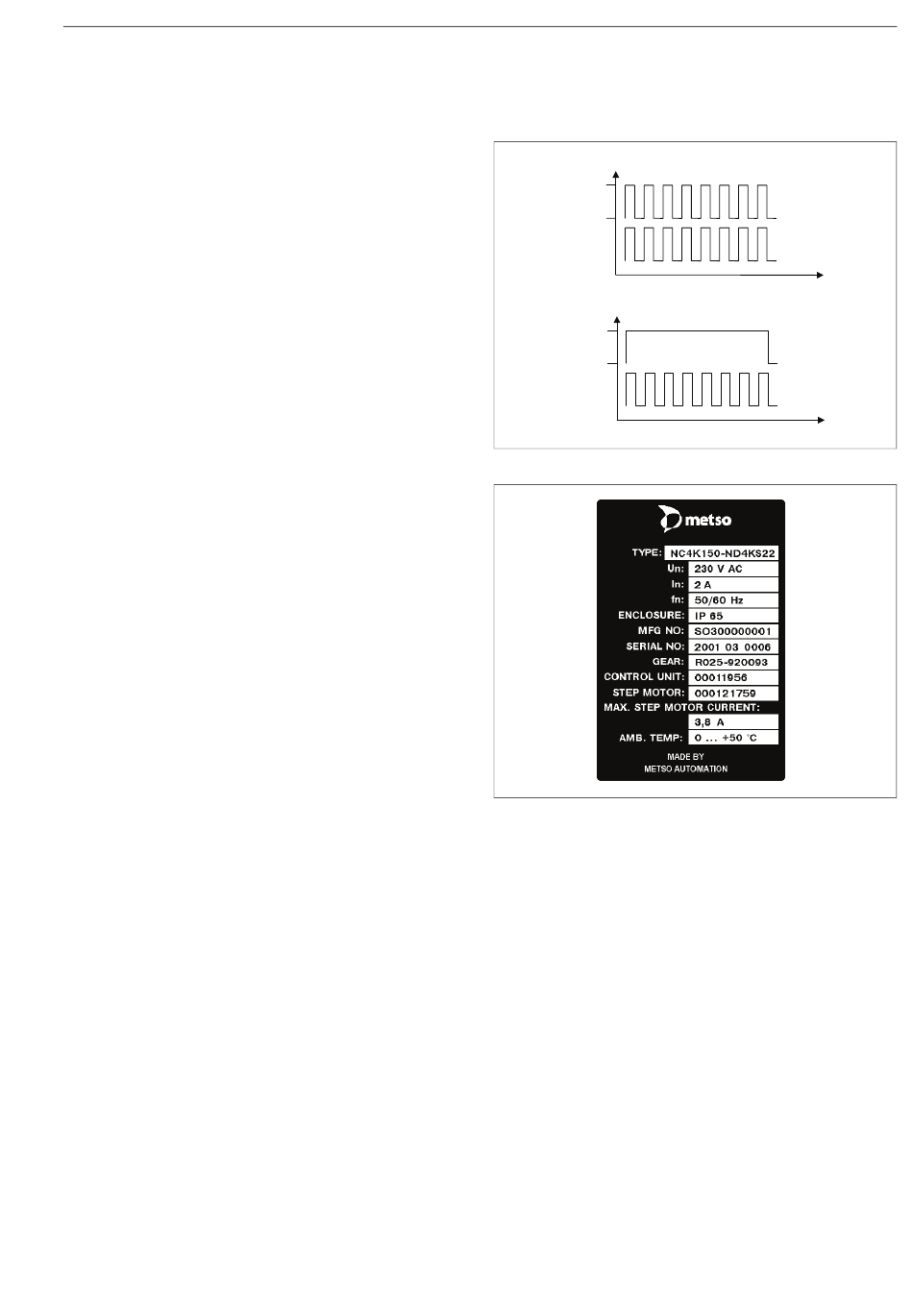

Fig 1 Modos de duración de pulso y tiempo
Fig 2 Etiqueta de identificación
1.4 Especificaciones técnicas
1.4.1 Válvula
Para consultar las instrucciones de instalación de la
válvula véanse las instrucciones de instalación, man-
tenimiento y funcionamiento 3 R 71
1.4.2 Accionador
Motor de pasos:
Tipo de motor ZSH87/3.200.5
Número de pasos 200
Ángulo del paso 1,8° en modo de paso completo
Compatible con el modo mini-
paso
Protección clase IP68
Aislamiento clase F
Homologaciones de compatibilidad electromagnética
EMC y de la CE (EN 60034-1)
Engranaje:
Coeficiente de engranaje 1:141
Limitadores:
Contactos normalmente cerrados (NC)
Transmisor de posición:
Seal de salida 4-20 mA
Carga externa 1 kΩ
pulso de entrada
pulso al motor de pasos
t
pulso de entrada
pulso al motor de pasos
t
