Formato de los informes impresos de ECG de 12 derivaciones

El usuario dispone de dos formatos de impresión para los informes de ECG de 12 derivaciones:
de 3 canales o de 4 canales. A su vez, cada uno de estos formatos se puede imprimir en el estilo
estándar o Cabrera.
Formato de tres canales
En el caso del formato de 3-canales, se imprimen 2,5 segundos de datos de cada derivación. La
figura siguiente es un ejemplo de informe de ECG de 12 derivaciones impreso en el formato
de 3 canales, estilo estándar. La figura siguiente es un ejemplo de informe de ECG
de 12 derivaciones impreso en el formato de 3 canales, estilo Cabrera. La secuencia en la que se
presentan las derivaciones de extremidad difiere entre los estilos estándar y Cabrera, tal como
reflejan las figuras. El formato predeterminado que el sistema emplea para imprimir informes de
ECG de 12 derivaciones es el formato de tres canales de estilo estándar. Para cambiar el formato
de impresión de los informes de ECG de 12 derivaciones, consulte el documento Opciones de
configuración del monitor desfibrilador LIFEPAK 15 suministrado con el dispositivo. De forma
alternativa, pulse
OPCIONES
; por último, seleccione
12 DERIVACIONES

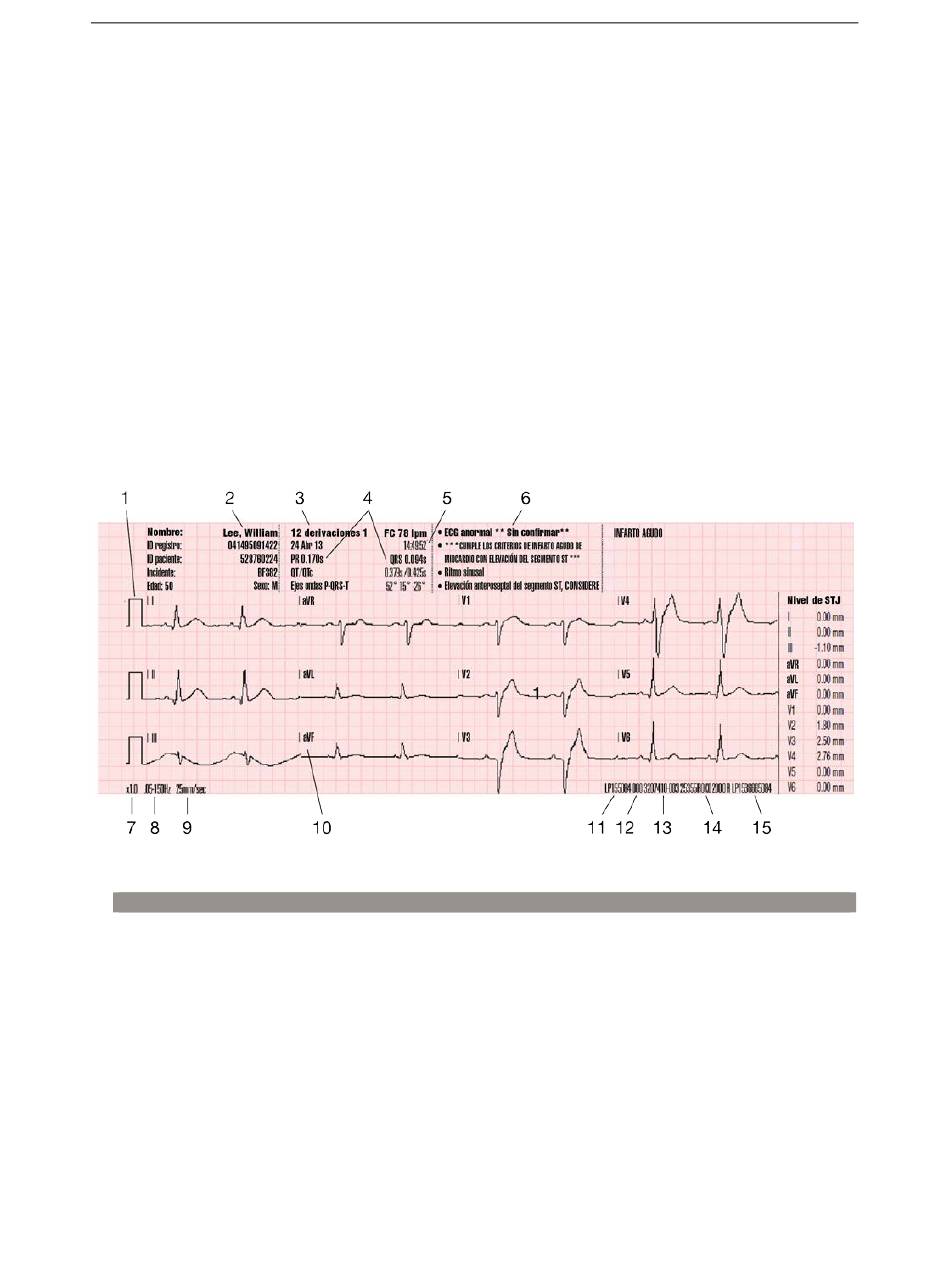

Figura 21 Ejemplo de informe impreso de ECG de 12 derivaciones de 3 canales y estilo estándar
LEYENDA DE LA FIGURA
1 Referencia de 1 mV
2 ID paciente
3 Tipo de informe y número
4 Medición estándar
5 Fecha/hora de adquisición
de 12 derivaciones
6 Análisis computarizado de ECG
7 Tamaño de ECG
8 Respuesta de frecuencia
©2007-2015 Physio-Control, Inc.
y seleccione sucesivamente
.
FORMATO
9
10
11
12
13
14
15
Instrucciones de uso del Monitor desfibrilador LIFEPAK 15
Capítulo 4 | Monitorización
e
IMPRIMIR INFORME:
Velocidad de impresora
Anotación de derivación
Número de dispositivo
Número de sitio
Versión de software
Código de configuración
Número de serie
67
