colocación DEl DiStriBuiDor
el aparato no es idóneo para instalaciones en exterio-
res, se lo debe instalar en locales secos, con tempera-
turas comprendidas entre 2°c y 32° c y no se lo puede
instalar en ambientes donde, para la limpieza, se utilicen
chorros de agua (por ej.: grandes cocinas, etc.).
el aparato puede ser colocado cerca de una pared pero
de manera tal que el panel posterior esté a una distancia
mínima de 4 cm. de la misma para permitir una ventila-
ción adecuada. En ningún caso se lo debe cubrir con
paños o similares.
el aparato se debe colocar sobre un plano nivelado.
¡¡importante!!
el acceso en caso de mantenimiento extraordinario
y/o reparaciones se efectúa del lado posterior y de los
costados.
Por lo tanto se debe prever la posibilidad de girar el
aparato sobre sí mismo para poder desmontar el panel
posterior y los laterales.
colocación sobre el mueblecito
el aparato se puede colocar sobre una mesa u otro apo-
yo idóneo (altura sugerida mm. 830).
cuando sea posible, se aconseja utilizar el mueblecito
especial donde se pueden alojar, la cubeta para las des-
cargas, el kit de autoalimentación hídrica, el sistema de
pago y, en caso de agua muy dura, el ablandador.
© by N&W GLOBAL VENDING S.p.A.
caractErÍSticaS tÉcnicaS
DimENSioNES
altura
altura con contenedor de 1.8 litros
altura con panel superior abierto
ancho
Profundidad
Máx. espacio ocupado con
puerta abierta
altura del mueblecito
Peso

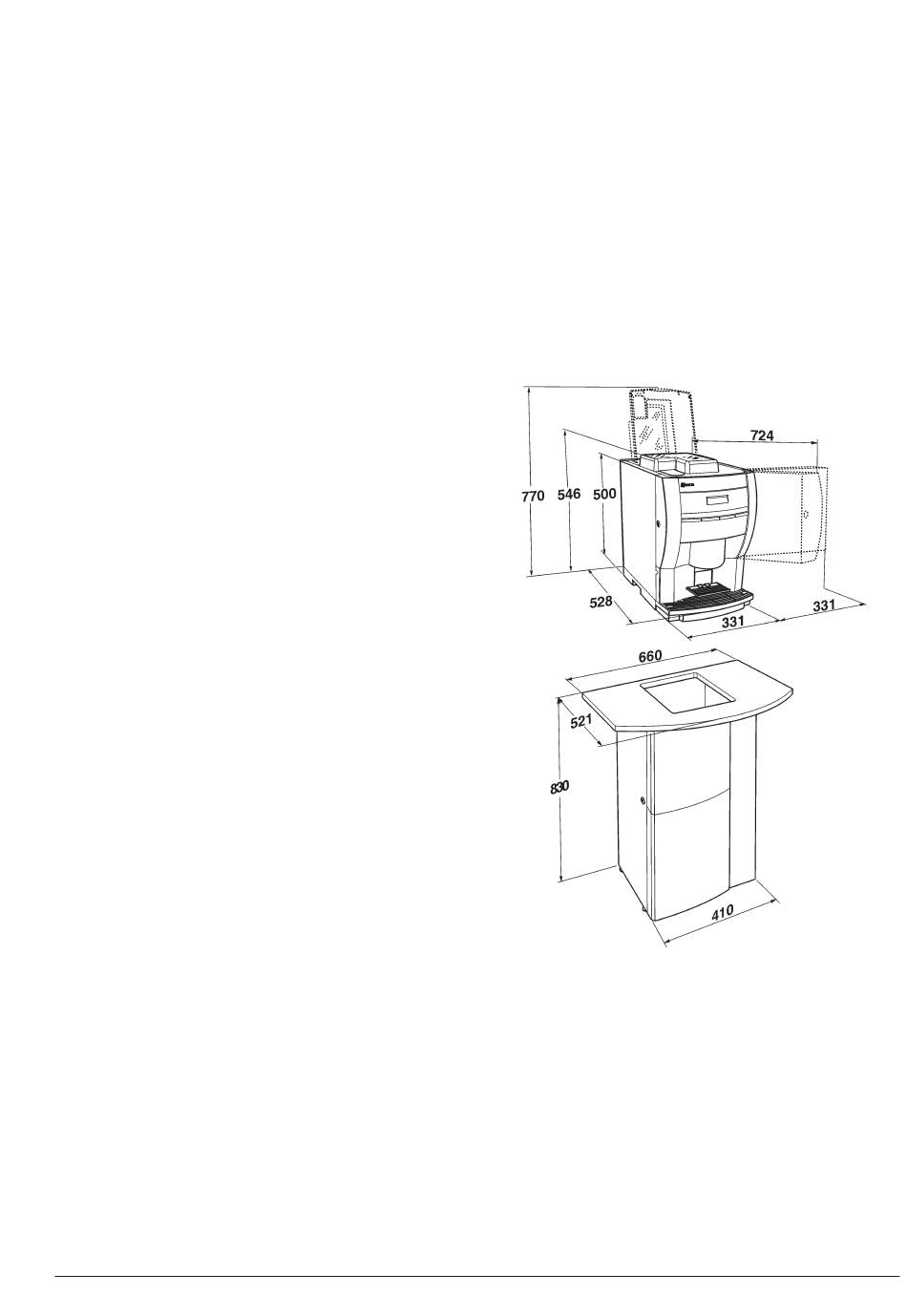

Fig.2
3
mm.
500
mm.
546
mm.
770
mm.
331
mm.
528
mm.
724
mm.
830
kg.
28
01 2009 2525 01
