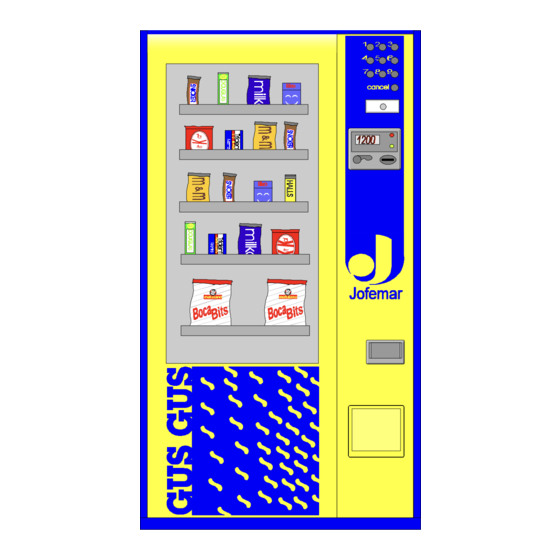

Jofemar Gus Gus 2 Manual De Utilización
  1. Manuales
  2. Marcas
  3. Jofemar Manuales
  4. Máquinas Expendedoras
  5. Gus Gus 2
  6. Manual de utilización
Jofemar Gus Gus 2 Manual De Utilización

Jofemar Gus Gus 2 Manual De Utilización

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Jofemar
Jofemar S.A. (31350 Peralta (Navarra, Spain)) Tfn. 948-751212 Fax 948-750143
40
Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 1 de

Publicidad

Tabla de contenido
loading

Manuales relacionados para Jofemar Gus Gus 2

Resumen de contenidos para Jofemar Gus Gus 2

  • Página 1 Jofemar Jofemar S.A. (31350 Peralta (Navarra, Spain)) Tfn. 948-751212 Fax 948-750143 Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 1 de...

  • Página 2: Tabla De Contenido

    Indice General 1. - DESCRIPCIÓN DE LA MÁQUINA............4 1.1 - Construcción......................4 1.1.1 - Expositor de producto..................6 1.1.2 - Puerta exterior....................6 1.1.3 - Ranuras de ventilación...................6 1.1.4 - Contenedor de producto.................6 1.1.5 - Grupo refrigerador..................6 1.1.6 - Sistema electrónico de control...............7 1.1.7 - Cesta de recogida de producto.
  • Página 3 7.12.1 - Resumen de direcciones de programación del J-2000......34 7.13 - Tamaños de los tubos disponibles..............35 7.14 - Topes de monedas....................36 8. - DIAGNÓSTICO DE AVERÍAS............37 Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 3 de...

  • Página 4: Descripción De La Máquina

    1. - Descripción de la máquina. Esta es una máquina especialmente concebida para servir productos de pequeño y mediano tamaño. 1.1 - Construcción. Las partes metálicas están construidas con acero de 1,5 mm de espesor, protegido con tratamiento anticorrosivo y una capa de pintura exterior. figura 1.01 1 Pulsadores de selección de producto.
  • Página 5 1 Mueble. 9 Control electrónico. 2 Puerta exterior. 10 Hucha. 3 Puerta aislante. 11 Cajetín de recuperación de monedas. 4 Pestillo puerta interior. 12 Mecanismo de monedas. 5 Cesta recogida producto. 13 Conjunto display. 6 Interruptor general. 14 Conjunto botonera. 7 Escuadra transformador.

  • Página 6: Expositor De Producto

    1.1.1 - Expositor de producto. La máquina cuenta con una zona de exposición de productos la cual está situada en la puerta exterior y a la cual accedemos por la parte interior de dicha puerta. En ella podremos colocar todos los productos que la máquina contiene junto con su precio y su número de canal correspondiente.

  • Página 7: Sistema Electrónico De Control

    Cuando la temperatura interior sube 2.5 º C por encima de la temperatura de trabajo seleccionada se conecta el grupo refrigerador. Cuando la temperatura interior vuelve a ser igual a la temperatura de trabajo seleccionada, el refrigerador se apaga. El grupo refrigerador está formado por un compresor y un condensador alojados en la parte inferior del mueble y muy próximos a las ranuras de ventilación, así...

  • Página 8: Especificaciones Eléctricas

    Alto Ancho Fondo Peso Máquina sin 1450 embalar Máquina 1656 embalada 2. - Especificaciones eléctricas. ESQUEMA ELÉCTRICO DE LA MAQUINA Tensión de alimentación: 220-240 VAC. Potencia máxima: 300 W. Corriente máxima: 2.3 A. El grupo de refrigeración, fluorescentes, turbina y transformador funcionan a 220 VAC, por lo no se debe actuar sobre ninguno de estos elementos de la máquina sin desconectar la clavija de red.

  • Página 9: Preinstalación Eléctrica

    2.1 - Preinstalación eléctrica. Prepare una toma de corriente de 220-240 VAC, 50Hz y 10A, protegida con un sistema de conexión automática. La base del enchufe debe ser del mismo tipo que la clavija de la máquina (europeo, con toma a tierra). Aténgase a las normas del Reglamento de Instalaciones de Baja Tensión y verifique la efectividad de la toma a tierra una vez instalada la máquina.

  • Página 10: Recarga De La Máquina

    los números de canal junto con los muelles para sujetar los productos en el expositor. Desconectar de la red (quitando la clavija de conexión) cuando se acceda a realizar esta maniobra o cuando por algún motivo se realicen otro tipo de actuaciones de reparación por dentro de la máquina, excepto programación.

  • Página 11: Funcionamiento Principal De La Máquina

    En el caso de que la bandeja tenga solo dos canales se utilizarán los dos números de canales menores correspondientes a esa bandeja. Si no se han introducido monedas y seleccionamos canal se nos muestra su precio en display. Si el precio está programado a cero el programa se olvida de ese canal no realizando ninguna operación con él;...

  • Página 12: Grupo De Microinterruptores

    4.3 - Grupo de microinterruptores. La placa de control dispone de un grupo de microinterruptores, que permiten programar distintas opciones como son: nº 8 = ON ..Venta gratuita. nº 8 = OFF ... Venta con dinero o fichas. nº 6 = ON Verificación del ciclo de enfriamiento de la máquina. nº...
  • Página 13 2_01: Contabilidad total de ventas por canal. Funcionamiento igual que las anteriores. Es el total de ventas desde la puesta en marcha de la máquina y no se puede poner a cero. Cuando alcanza cifras superiores a 9999 aparece en dos campos. 3_01: Contabilidad total de ventas perdidas.
  • Página 14 "x_04" CONTABILIDAD DE DINERO La máquina ofrece 8 contabilidades diferentes que van desde la "0_04" a la "8_04". Pulsar en "1" para cambiar de una a otra y pulsar en "2" para visualizar la cantidad en el display. Todas las contabilidades tienen un valor máximo de 9.999.999 y se muestran en dos campos, los 3 dígitos de mayor valor y a continuación los 4 dígitos restantes.
  • Página 15 Para volver a la dirección 6 pulsar CANCEL. "__07" REARME DE TODAS LAS AVERIAS Pulsando en "1", se ponen a cero las averías en motores de canales y el cajón expendedor se posiciona correctamente. Para rearmar las averías del J-2000 ver dir. 27 del compacto en la página 30.
  • Página 16 1_15: Venta simple mixta: cuando se realiza una venta se da el cambio automáticamente. Si no tiene suficiente cambio, deja en display el crédito restante, permitiendo realizar otras ventas. 2_15: Venta múltiple: después de una venta, deja en display el resto del crédito, para realizar nuevas ventas.
  • Página 17 "x_20" CODIGO DE PRODUCTO Y MAQUINA Pulsando en "1" cambiamos de campo: 0_20 : código de producto(4 cifras). 1_20 : código de máquina(6 cifras). Si en 0_20 pulsamos "3" pasamos a selección de canal. Para seleccionar canal igual que en programación de precios. Una nueva pulsación en "3" y el display nos muestra el código actual de producto para el canal seleccionado.
  • Página 18 ..tubo nº 1.."__02" ..tubo nº 2.."__02" ..tubo nº 3.."__02" DINERO TOTAL DIRIGIDO A LOS TUBOS 000000 ..valor total.."0_04" 000000 ..valor parcial.. EN LOS TUBOS 000000 ..valor actual... 000000 ..valor anterior. RECARGADO EN LOS TUBOS 000000 ..valor total..000000 ..valor parcial.. EN LA HUCHA 000000 ..valor total.."1_04"...

  • Página 19: Programación De La Máquina. Resumen

    0000 0000 CANAL 81 PRECIO 0005:0005 0000 0000 0000 0000 CANAL 82 PRECIO 0006:0005 0000 0000 0000 0000 CANAL 83 PRECIO 0007:0005 0000 0000 0000 0000 CANAL 84 PRECIO 0008:0005 0000 0000 0000 0000 De los cuatro campos de contabilidades que se indican por precio su significado es el siguiente: línea superior: 0000 xxxx ...
  • Página 20 __00 Programación de precios. x_01 Contabilidad de ventas realizadas y perdidas. x_02 Recarga y contabilidad en devolvedores. x_03 Descarga de devolvedores. x_04 Contabilidad de dinero. x_05 Puesta en hora del reloj. __06 Revisión de averías. __07 Rearme de todas las averías. __08 Manejo manual.

  • Página 21: Selección De La Temperatura De Trabajo Mediante Los Microswitches 1-4

    6. - Selección de la temperatura de trabajo mediante los microswitches 1-4. Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 21 de...

  • Página 22: Compacto J-2000 Mdb

    7. - Compacto J-2000 MDB. El grupo de validación J-2000 es un sistema integrado de validador electrónico de monedas y devolución para máquinas de venta automática con protocolo MDB. Dispone de un validador electrónico de monedas modelo T10, un separador de 5 vías y de 5 tubos devolvedores, lo que proporciona una gran cantidad de cambio.

  • Página 23: Carro Devolvedor

    7.3 - Carro devolvedor. Es el sistema encargado de extraer monedas de cada uno de los cinco tubos devolvedores con ayuda de unas uñas. Dispone también de dos topes que evitan la caída accidental de monedas de los tubos. 7.4 - Características técnicas. Dimensiones: 353 x 137 x 82 mm Peso:...

  • Página 24: Atascos Y Cambios De Tubos

    7.8 - Atascos y cambios de tubos. Para desmontar el compacto se deberán llevar a cabo los siguientes pasos: - Vaciar completamente los tubos del compacto. - Retirar el protector frontal (1). - Destornillar el deflector de monedas (2). - Soltar el selector actuando sobre la pestaña (3).

  • Página 25: Actualización Del Programa

    7.9 - Actualización del programa. En caso de ser necesario actualizar el programa a una nueva versión es necesario sustituir la EPROM presente en la tarjeta de control. Para ello proceder a levantar la “U” de chapa tal como se indica en la figura anterior. A continuación realizar los siguientes pasos: - Extraer los tornillos que se sujetan la cubierta anti-agua (1).

  • Página 26: Autochequeo

    Este compacto dispone de un display de 4 dígitos y de 4 pulsadores integrados en el bloque del separador, los cuales permiten elegir y visualizar las distintas direcciones y sus contenidos. El encendido alternativo de los puntos decimales de estado(millares y centenas) permiten visualizar el estado dinámico del J-2000: - APAGADOS: El J-2000 no recibe alimentación.

  • Página 27: Autochequeo 1

    7.11.1 - Autochequeo 1. 1: En las unidades indica que alguna bobina del separador está estropeada. La indicación de que bobina esta estropeada aparecerá en la dirección 1_27. 1: En la decenas indica que alguna bobina de devolución esta estropeada. En la dirección 2_27 se podrá...
  • Página 28 61 : Nº de identificación. 62 : Fecha de fabricación. 63 : Código de país. “__21” MONEDAS EN DEVOLVEDORES El número de monedas almacenadas en los tubos devolvedores se puede consultar en estas dirección. Mediante el pulsador 2 seleccionaremos el tubo devolvedor y pulsado en “3”...
  • Página 29 aquellos países en que haya dos monedas físicamente diferentes pero que puedan compartir un mismo tubo. En los tubos en los que vaya a haber un solo tipo de monedas se programará este campo con el valor “----”. Por ejemplo, un país programado de esta forma quedaría: Tubo 1 Tubo 2...
  • Página 30 Tecla Tubo Si programamos 3 en este campo accedemos a la opción de descarga de tubos que omite las ordenes de inhibición de la máquina. Esto nos permite la descarga de tubos en cualquier momento. El J-2000 no entrega en este caso contabilidad alguna de descarga de tubos.
  • Página 31 Si se produce un error en las bobinas de los topes de devolución también aparecerán como estropeadas las bobinas de los tubos controlados por dichos topes. 3_27: Fotodiodos de los tubos tapados: 1: fotodiodo del tubo 1 tapado. 2: fotodiodo del tubo 2 tapado. 4: fotodiodo del tubo 3 tapado.
  • Página 32 ..5_29: Máximo de monedas en tubo 5. El método de programación es el mismo que se explica en el apartado “introducción de código” de la dirección “__50”. Los máximos programables no pueden exceder nunca del máximo de monedas que caben realmente en el tubo, por lo que si se programa una cifra superior esta se ajusta automáticamente al máximo.
  • Página 33 introducir las otras tres cifras del código se ha de proceder de idéntico modo al descrito para el dígito 4. Una vez seleccionada la última cifra, se pulsa “2” con lo que si el código introducido es correcto se encenderá el punto decimal correspondiente al dígito 1, indicativo de que se ha obtenido acceso al segundo nivel.

  • Página 34: Resumen De Direcciones De Programación Del J-2000

    “__63” CODIGO DE PAIS Se visualiza el código de país (Para España 0034). 7.12.1 - Resumen de direcciones de programación del J-2000. Nivel Dir. Descripción Numero de monedas en devolvedores. Monedas programadas en tubos. Recarga de devolvedores. Descarga de devolvedores. Consulta y rearme de averías.

  • Página 35: Tamaños De Los Tubos Disponibles

    7.13 - Tamaños de los tubos disponibles. Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 35 de...

  • Página 36: Topes De Monedas

    7.14 - Topes de monedas. Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 36 de...

  • Página 37: Diagnóstico De Averías

    8. - Diagnóstico de averías. El siguiente cuadro pretende ayudarle a rectificar las averías más comunes en la máquina y el compacto. Describe una serie de funcionamientos anómalos, las posibles causas de estas averías y los pasos a seguir para corregirlos, o al menos determinar al máximo la causa de los mismos antes de ponerse en contacto con nuestro servicio técnico.
  • Página 38 combinación de cambio. No se enciende el led de Led estropeado o fallo de Comprobar la continuidad agotado cambio. conexión. de la conexión y el estado del led. El J-2000 rechaza un alto Suciedad en el canal de Limpiar el selector con un porcentaje de monedas.
  • Página 39 suficiente para realizar la venta, intentar con precio exacto. No vende de ningún canal. Cajón expendedor Comprobar que al realizar producto averiado. cualquier compra aparece display código parpadeante. Este es el indicador de avería en el cajón expendedor. Rearmarla en la dirección "__07".
  • Página 40 JOFEMAR se reserva el derecho a introducir las mejoras derivadas de su constante investigación en el presente modelo, sin previo aviso. Máquina GUS GUS V.2 Rev. 1 (0697) Manual de utilización Página 40 de...
