Instalación
8.10 Alimentación eléctrica de potencia y de la lógica
8.10.1 [X9A], conexión de la alimentación eléctrica y del circuito intermedio
La conexión [X9A] se encuentra en la parte superior del equipo.
A través de la conexión [X9A] se alimenta con tensión el módulo de potencia del equipo. Además, la
conexión ofrece clavijas para el acoplamiento del circuito intermedio.
– Alimentación del módulo de potencia del equipo con tensión de red trifásica
(200 V AC ... 480 V AC)
– Opcional: acoplamiento del circuito intermedio de equipos trifásicos de la misma serie CMMT-AS
Es posible realizar un cableado transversal de la alimentación eléctrica de red y de la lógica con y sin
acoplamiento del circuito intermedio (è 8.11 Cableado transversal).

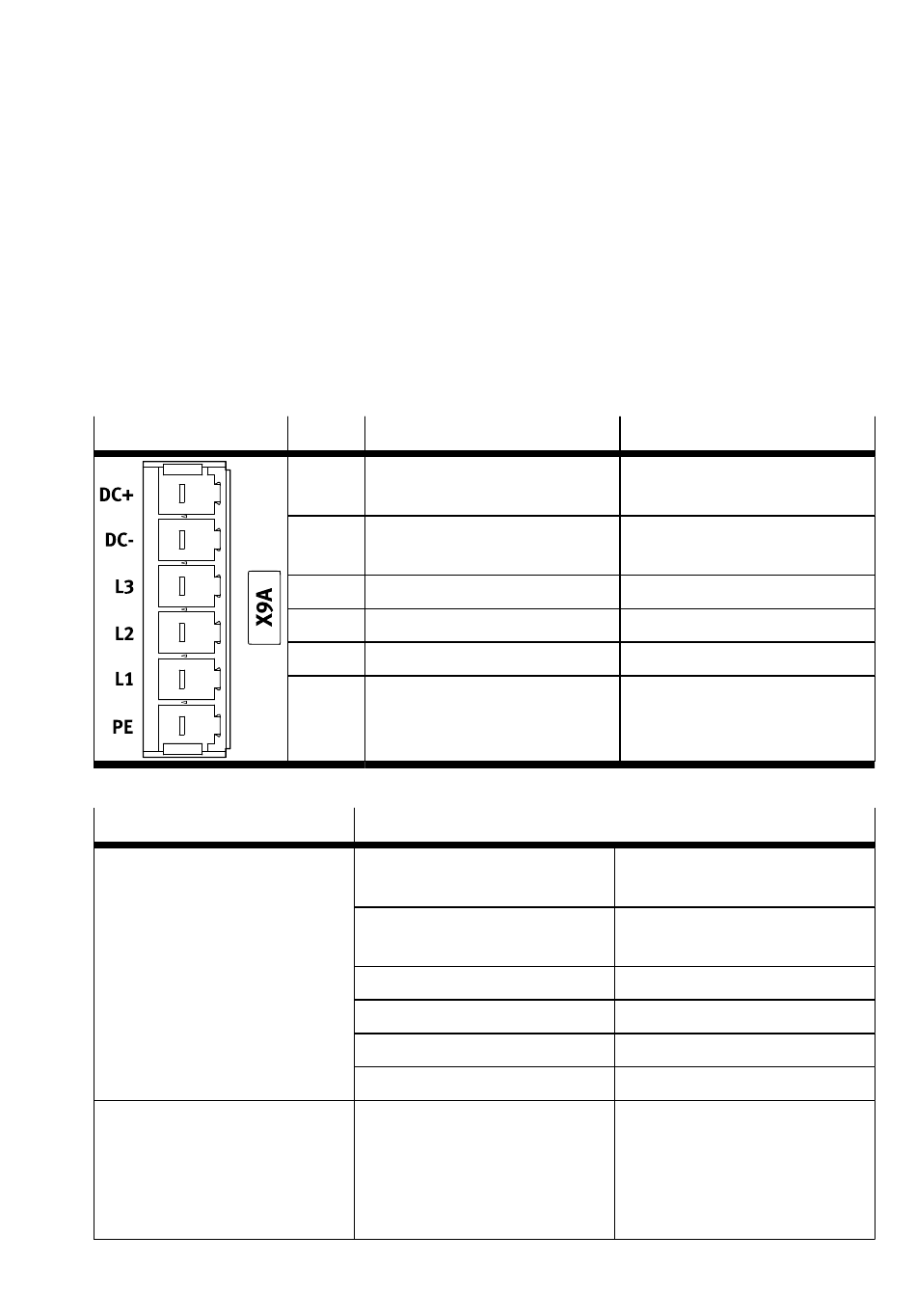

[X9A]
Tab. 64 Alimentación eléctrica y circuito intermedio
Contraclavija
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Pin Función
6 DC+
5 DC-
4 L3
3 L2
2 L1
1 PE
Requisitos de la contraclavija
Versión para conexión punto a
punto
Versión para cableado transver-
sal
Número de polos
Corriente nominal
Tensión asignada (III/2)
Patrón uniforme
Longitud pelada
Descripción
Circuito intermedio de poten-
cial positivo
Circuito intermedio de poten-
cial negativo
Alimentación de la red fase L3
Alimentación de la red fase L2
Alimentación de la red fase L1
Tierra de protección
SPC 5/ 6-ST-7,62 de Phoenix
Contact o compatible
TSPC 5/ 6-ST-7,62 de Phoenix
Contact o compatible
6
41 A
1000 V
7,62 mm
15 mm
