Plena Voice Alarm System | Manual de uso e instalación | Equipos
5.3.10 Entradas BGM
El controlador de alarma por voz tiene 2 entradas BGM
(consulte figura 5.16 y tabla 5.1). Cada entrada BGM
tiene un conector cinch doble. A estos conectores cinch
se les puede conectar una fuente de música de fondo
(p. ej. un sintonizador DVD PLN-DVDT Plena). Estas
señales conectadas a los conectores cinch L (izquierdo)
y R (derecho) se mezclan para formar una sola señal de
entrada.
In
CD/Tuner

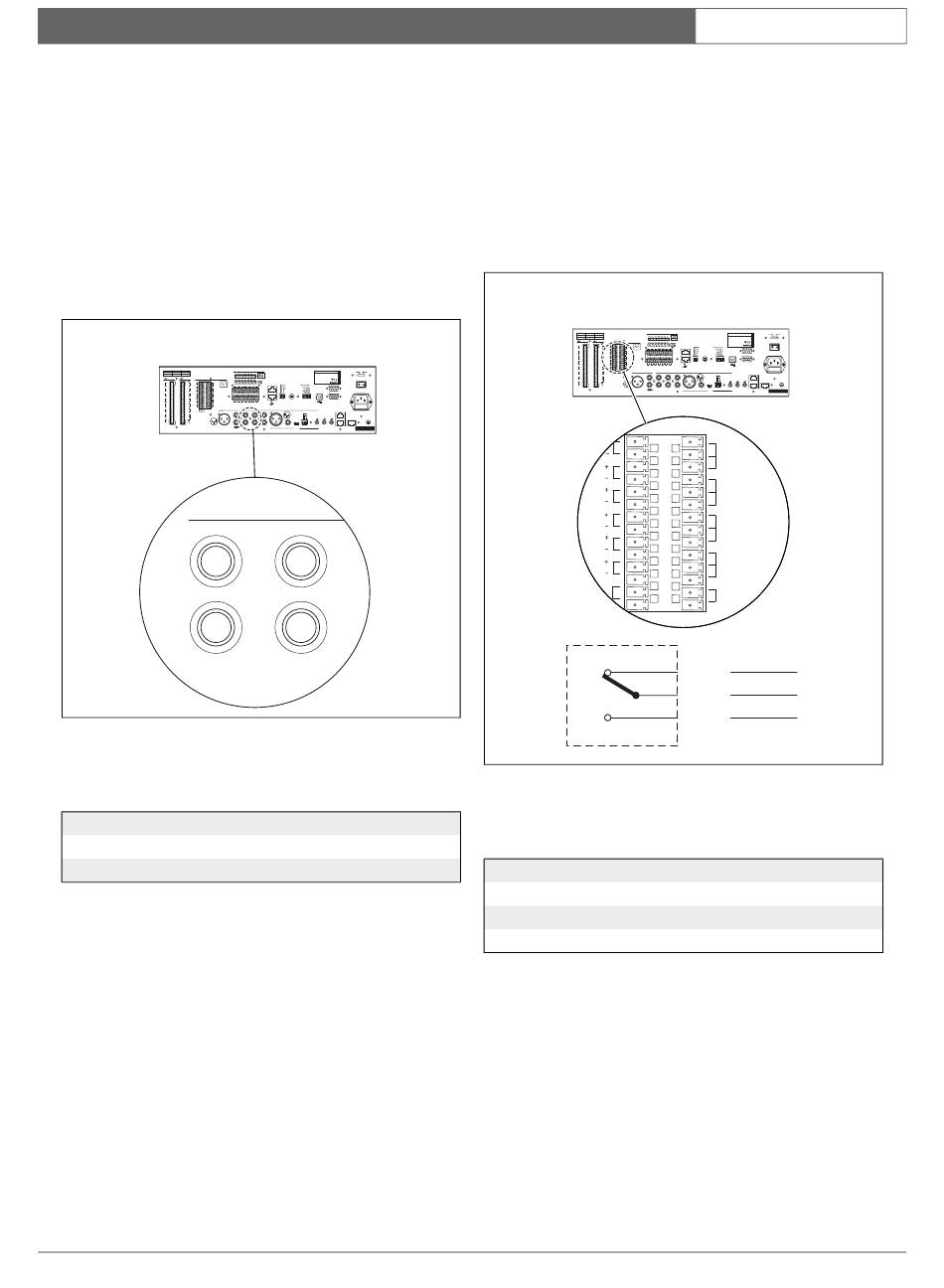

figura 5. 1 6: Entradas BGM
tabla 5. 1 : Entradas BGM
Input
CD/Tuner
AUX
Bosch Security Systems | 2006-06 | 9922 141 10377 es
AUX
Fuente
CD o sintonizador de radio
Fuente auxiliar
5.3.11 Contactos de salida de estado
El controlador de alarma por voz tiene 3 contactos de
salida de estado para indicar el estado actual del sistema
(consulte figura 5.17). Éstos se utilizan para enviar el
estado del sistema Plena Voice Alarm System a un
equipo externo o bien para conectar zumbadores o
dispositivos de indicación similares.
Z1
Z2
Z3
Z4
Z5
Z6
TR
figura 5. 1 7: Contactos de salida de estado
(predeterminados)
tabla 5.2: Contacto de salida de estado
Contacto Descripción
EMG
Estado de emergencia. Consulte 27
Fallo
Estado del fallo. Consulte 28
Call
Estado de la llamada activa.
Los contactos de salida de estado son relés internos.
Por defecto, NC está conectado a COM. Cuando el sistema
Plena Voice Alarm System entra en uno de los estados
indicados en tabla 5.2, el relé conecta NO a COM.
es | 37
NC
COM
EMG
NO
NC
COM
Fault
NO
NC
COM
Call
NO
NC
V
olume Overr
24V
NO
TRG2
NC
COM
NO
