Plena Voice Alarm System | Manual de uso e instalación | Equipos
10.4
Conexiones externas
10.4.1 Panel posterior
El panel posterior del kit de control remoto tiene los
mismos conectores y controles que el panel posterior del
control remoto de alarma por voz LBB1996/00. Consulte
sección 9.3 para obtener los detalles de conexión.
10.4.2 LEDs
Pueden conectarse LEDs a los conectores LEDS/LAMPS
del panel frontal del kit de control remoto (véase figura
10.2).
24 V output
LEDS/LAMPS
connector

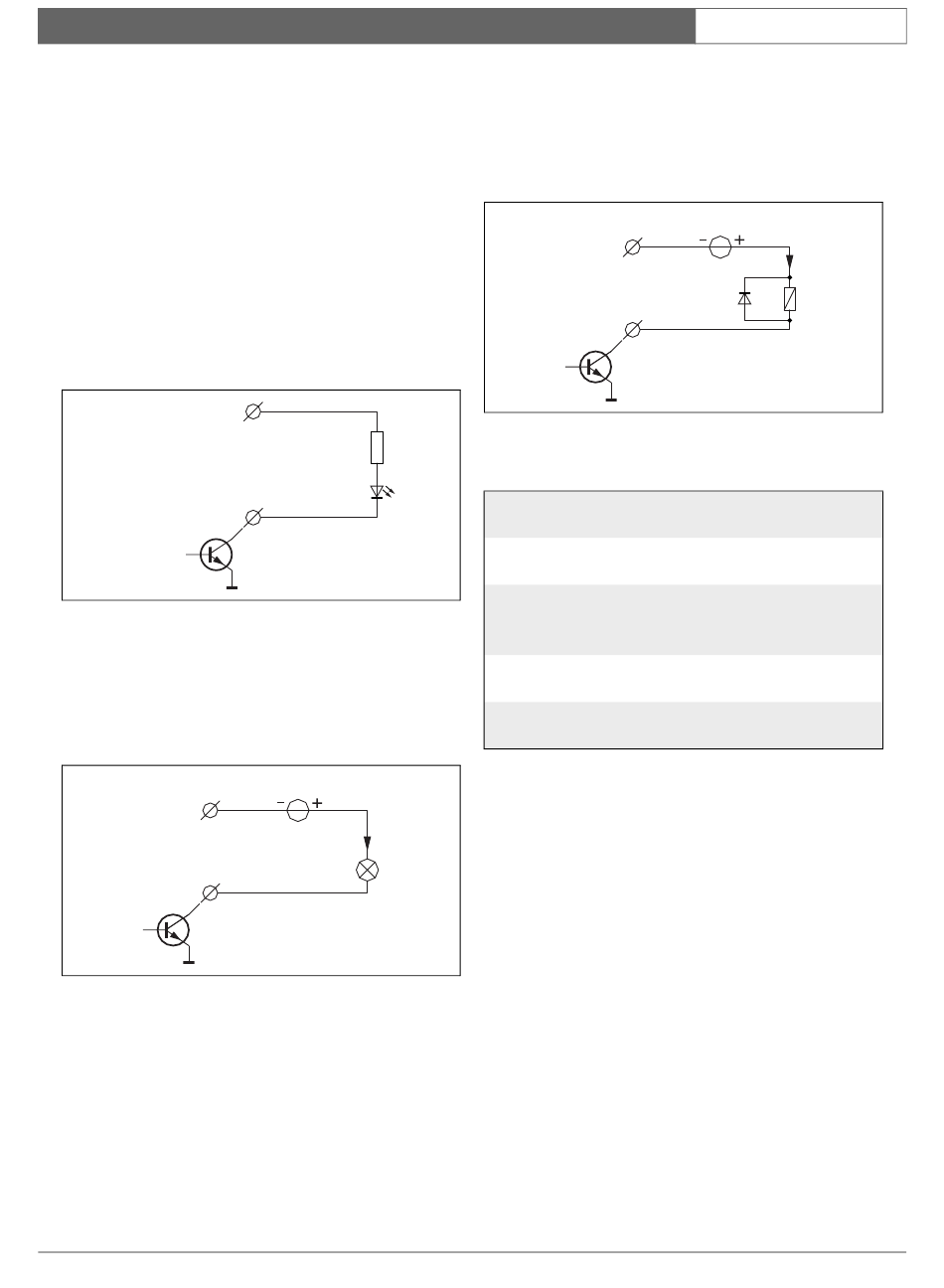

figura 10.2: Conexión de LEDs
10.4.3 Lámparas
Pueden conectarse lámparas a los conectores
LEDS/LAMPS del panel frontal del kit de control
remoto (véase figura 10.3).
GND
LEDS/LAMPS
connector
figura 10.3: Conexión de lámparas
Bosch Security Systems | 2006-06 | 9922 141 10377 es
5 k
Ω
max. 52 V
< 200 mA
10.4.4 Relés
Pueden conectarse relés a los conectores LEDS/LAMPS
del panel frontal del kit de control remoto (véase figura
10.4).
GND
LEDS/LAMPS
connector
figura 10.4: Conexión de relés
10.5
Datos técnicos
Emisiones EMC:
Conforme a EN55103-1
Inmunidad EMC:
Conforme a EN55103-2
Consumo de corriente:
150 mA (en espera)
400 mA (prueba de indicadores)
Dimensiones:
132,5 x 430 x 90 mm
Peso:
2.2 kg
es | 59
max. 52 V
< 100 mA
