Externer Kühlmitteltank –Depósito refrigerante externo
Ersatzteile Kühlmitteltank –Piezas de recambio depósito refrigerante
Bezeichnung
1
Kühlmittelbehälter
2
Dichtung
3
Halter Schauglas
4
Schauglas
5
Schraube
6
Rolle
7
Scheibe
8
Sechskantmutter
9
Sechskantschraube
10
Ablassschraube
11
Blech
12
Motorplatte
13
Sieb
14
Kühlmittelpumpe
15
Scheibe
16
Scheibe
17
Innensechskantschraube
18
Innensechskantschraube
19
Kühlmittelschlauch
20
Kühlmittelschlauch
21
Adapter
22
T-Stück
23
Stopfen
24
Rohr
DE | ES
TH5615 | TH5620 | TH5620V | TH5630
Página128

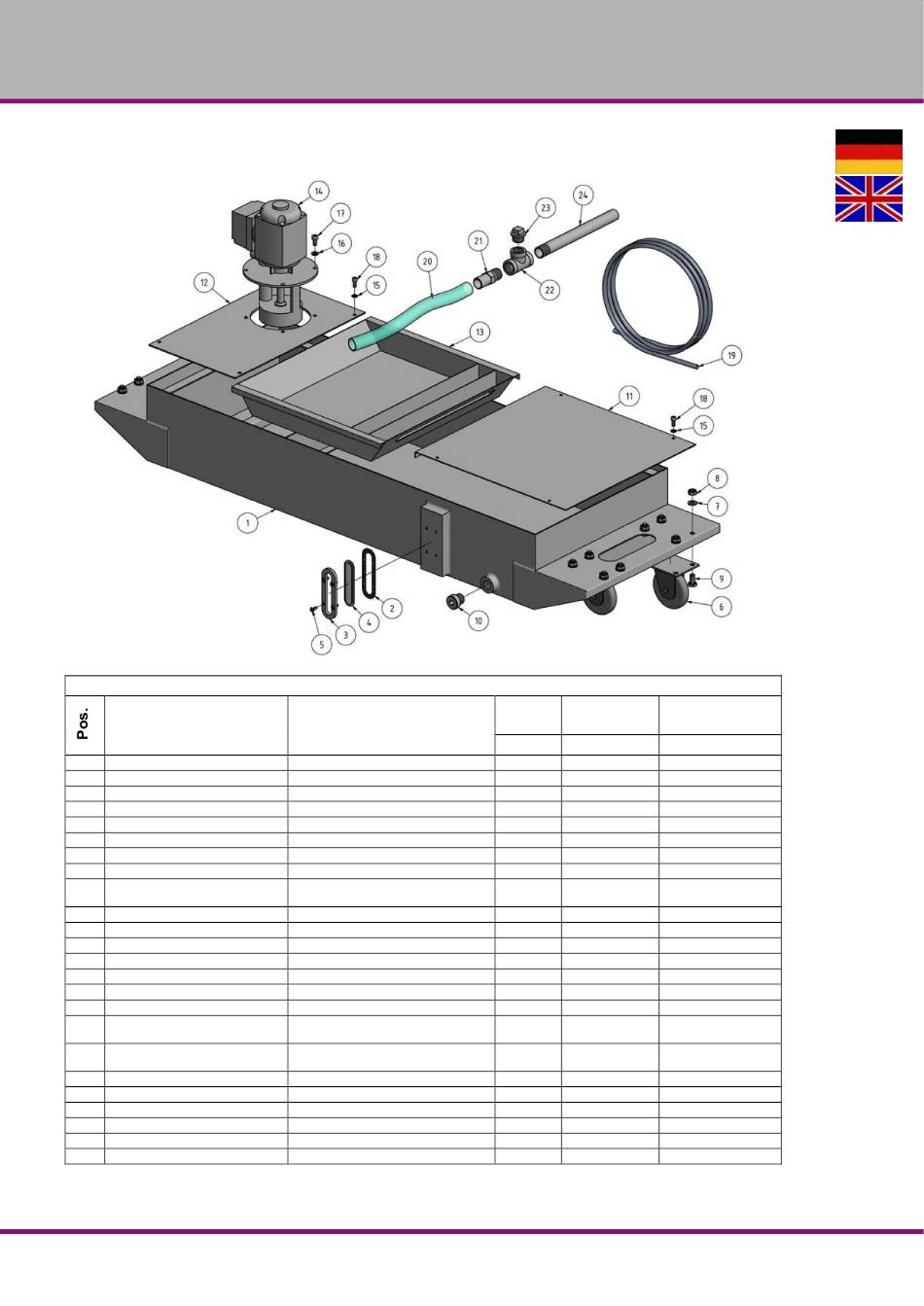

Fig.7-29: Kühlmitteltank –Depósito refrigerante
Denominación
Depósito líquido refrigerante
Sello
Soportemirilla
Mirilla
Tornillo
Rodillo
Arandela
Tuerca hexagonal
Tornillo hexagonal
Tornillo drenaje
Plancha
Placa motor
Filtro
Bomba refrigerante
Arandela
Arandela
Tornillo cabeza hexagonal
Tornillo cabeza hexagonal
Manguera refrigerante
Manguera refrigerante
Adaptador
Accesorio en T
Clavija
Tubo
Instrucciones originales de funcionamiento
Menge
Grösse
Cant.
Tamañ
o
1
1
1
1
4
DIN 7047-M4x12
4
16
DIN 125 - A 8,4
16
ISO 4032 - M8
ISO 4017 - M8 x
16
16
1
1
1
1
1
8
DIN 125 - A 5,3
4
DIN 125 - A 6,4
ISO 4762 - M6 x
4
12
ISO 4762 - M5 x
8
12
1
1
1
1
1
1
Artikel-
nummer
Artículo nº
03461150CT01
03461150CT02
03461150CT03
03461150CT04
03461150CT06
03461150CT10
03461150CT11
03461150CT12
03461150CT13
03461150CT14
03461150CT19
03462160CT20
03462160CT21
03462160CT22
03462160CT23
03462160CT24
Ersatzteile – Piezas de recambio
Versión 1.0 de 2015-6-11
