5.2 Fijación del equipo al suelo
Page 44
Los INGECON-SUN POWER MAX disponen un sistema de anclaje
opcional.
El sistema consiste en unas piezas que atornillan las cuatro esquinas del
zócalo, y las partes del zócalo donde se unen diferentes bolques de armario
a la zapata de hormigón donde se ubica el inversor.

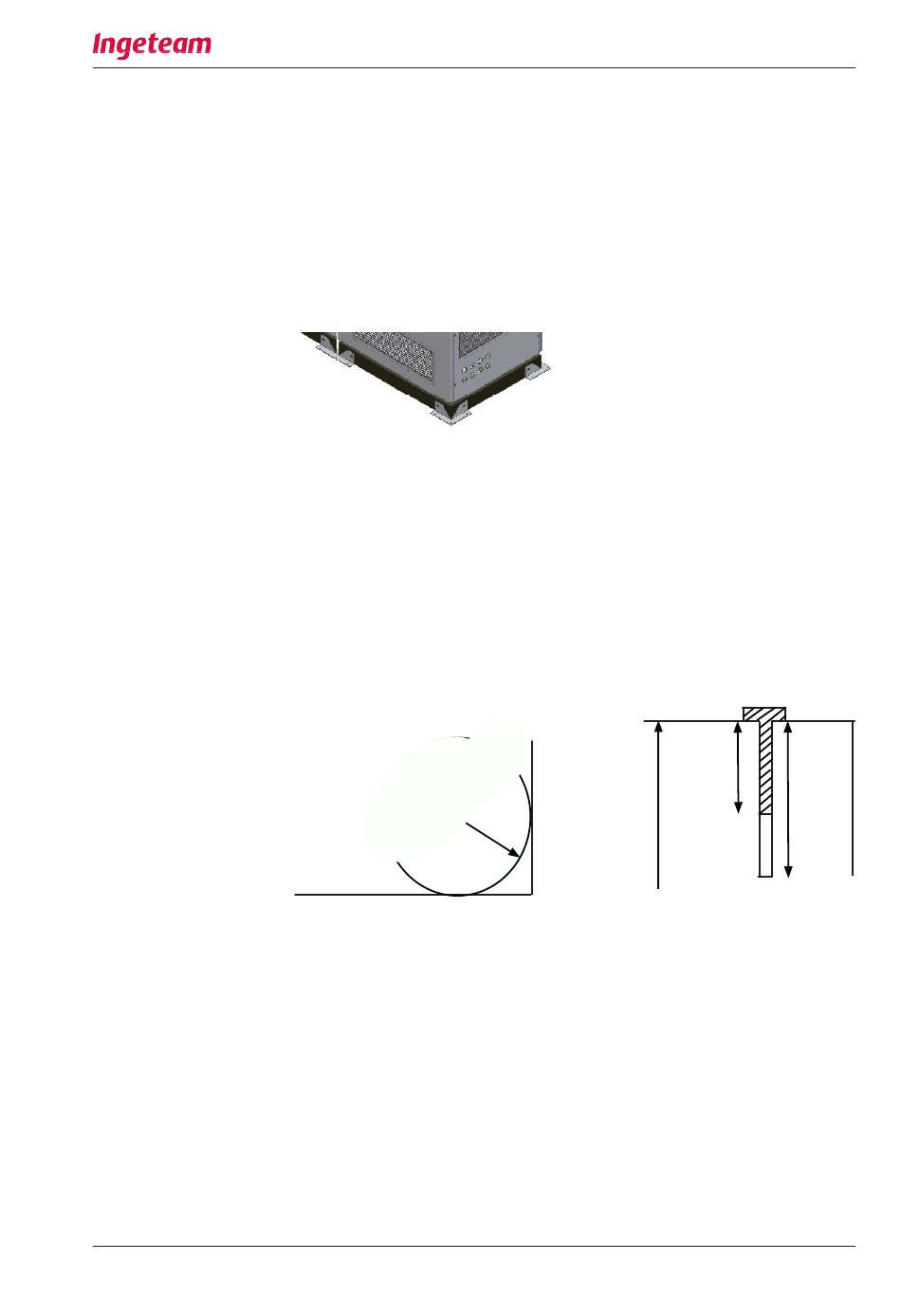

En las figuras se puede apreciar la forma y amarre de dichas chapas en
la envolvente.
En cualquier caso se deben observar las siguientes prescripciones en el a
tornillamiento:
- Distancia mínima del centro del taladro de la zapata hormigón a sus
bordes: 72 mm.
- Diámetro de la broca practicada en la zapata hormigón: 8 mm.
- Profundidad mínima del taladro practicado en la zapata hormigón de 65
mm.
- Mínimo espesor de la zapata de hormigón de 100 mm.
- Par de apriete de 20 Nm.
- Profundidad mínima del tornillo de anclaje de 45 mm.
72 mm.
En la sección 2.1.9 se describe como debe ser el lugar donde se ubique
el equipo.
Una vez correctamente seleccionado, seguir los siguientes pasos:
Marcar sobre el suelo los puntos de amarre de las pletina.
Taladrar el suelo con una broca recomendada para el anclaje suminis-
trado con la chapa de anclaje.
Anclar al suelo las chapas de anclaje.
Atornillar las chapas de anclaje al equipo.
Verificar que el equipo ha quedado bien asegurado.
Manual de instalación
INGECON®SUN POWER MAX
AAV2000IKH01
45 mm.
65 mm.
100 mm.
AAV2000IKH01
Rev. _B
