Manual del sistema de automatización S7-200
Asignar tiempo de procesamiento para la edición en modo RUN
y el estado de ejecución con el S7-200
Es posible configurar el porcentaje del tiempo de ciclo que se dedicará a procesar la edición en
modo RUN o el estado de ejecución. (La edición en modo RUN y el estado de ejecución son
opciones que incorpora STEP 7-Micro/WIN para facilitar la comprobación del programa de
usuario.) Si se incrementa el porcentaje de tiempo dedicado a estas dos tareas, aumentará
también el tiempo de ciclo, por lo que el proceso de control se ejecutará más lentamente.
El ajuste estándar del porcentaje dedicado a procesar la edición en modo RUN y el estado de
ejecución es 10%. Este ajuste se ha elegido como compromiso apropiado para procesar las
operaciones de compilación y de estado, reduciendo al mismo tiempo el impacto en el proceso
de control. El valor se puede ajustar en incrementos de 5% hasta un máximo de 50%. Para
ajustar el porcentaje del tiempo de ciclo dedicado a las peticiones de comunicación en segundo
plano:
1. Elija el comando de menú
Ver > Componente > Bloque de
sistema y seleccione "Tiempo en
segundo plano".
2. En la ficha "Tiempo en segundo
plano", utilice la lista desplegable
para seleccionar el tiempo en
segundo plano para la
comunicación.
3. Haga clic en "Aceptar" para
confirmar su selección.
4. Cargue en el S7-200 el bloque de
sistema modificado.
Determinar el estado de las salidas digitales cuando el S7-200
cambie a modo STOP
El S7-200 permite elegir si las salidas digitales deben adoptar valores conocidos cuando cambie
a modo STOP, o bien congelar las salidas en su último estado antes del cambio. La tabla de
salidas forma parte del bloque de sistema que se carga y almacena en el S7-200.
1. Elija el comando de menú
Ver > Componente > Bloque de
sistema y seleccione "Configurar
salidas". Haga clic en la ficha
"Digitales".
2. Para congelar las salidas en su
último estado, marque la casilla de
verificación "Congelar salidas".
3. Para copiar los valores de la tabla
en las salidas, introduzca estos
valores haciendo clic en las
casillas de verificación
correspondientes a las salidas que
desea activar (poner a 1) cuando
el S7-200 cambie de RUN a STOP.
En la tabla, todas las salidas están E l t bl
desactivadas (puestas a 0) por
defecto.
4. Haga clic en "Aceptar" para
confirmar su selección.
5. Cargue en el S7-200 el bloque de
sistema modificado.
48
t d l lid tá

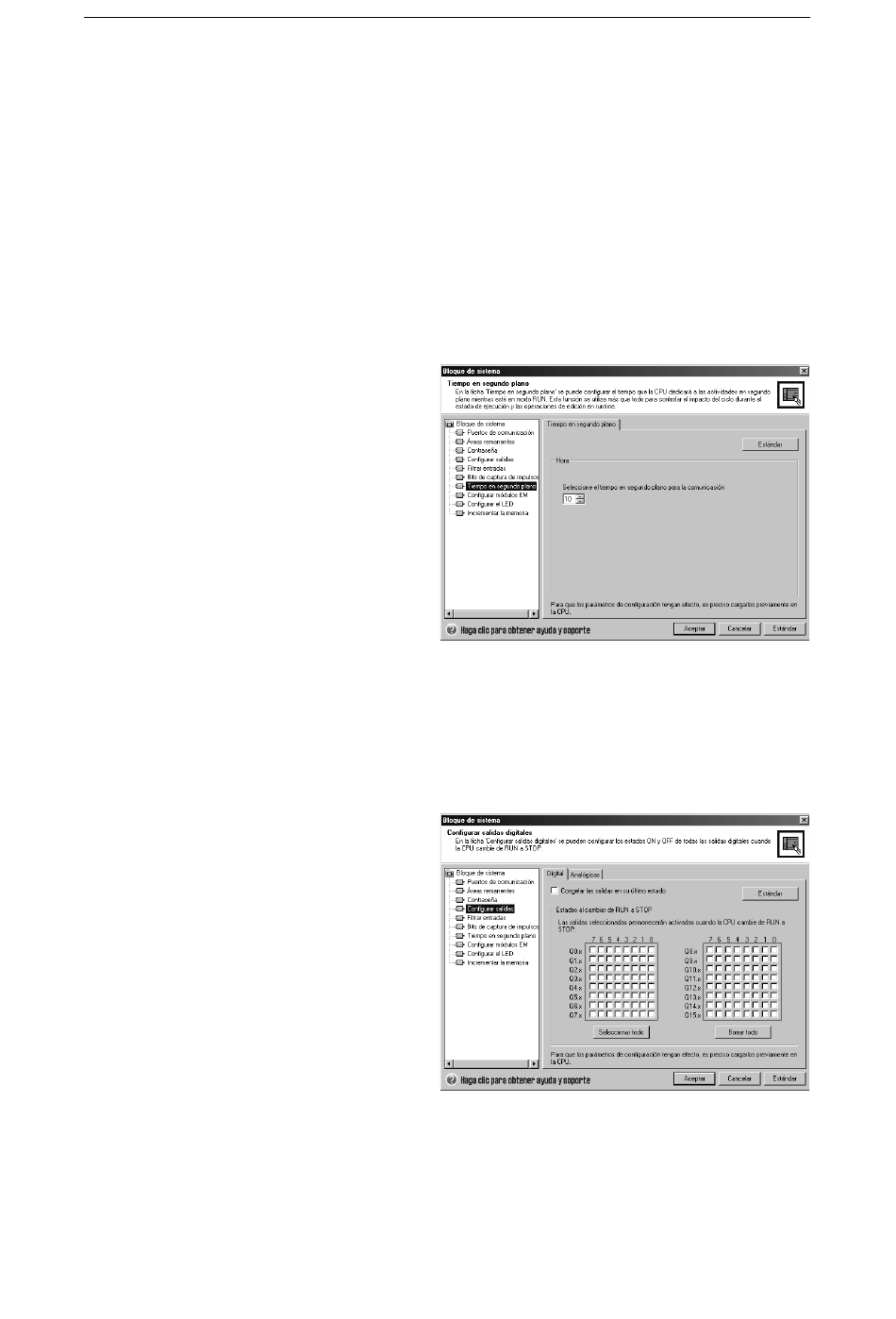

Figura 4-18 Tiempo en segundo plano para la
comunicación
Figura 4-19 Configurar las salidas digitales
