Manual de instalación
Con el equipo se proporciona una ferrita >211 Ohm. Debe colocarse en el cable RS-485 que parte de
la tarjeta «AAX0001 Com GSM/GPRS + RS-485» hacia el exterior, lo más cerca posible de la tarjeta,
dándole dos vueltas a través de su agujero central.
La tarjeta se suministrará con una bolsa atada con una brida que contendrá la antena del módem y el cable de la
antena. Conectar el cable de la antena a la salida de antena de la tarjeta, y sacar al exterior por los accesos de la
envolvente del lateral izquierdo superior. Conectar el extremo que sale al exterior a la antena y adherir mediante su
imán a la envolvente del equipo.
Conectar el cable de la antena a la salida de antena de la tarjeta, y sacar al exterior por los accesos de la envolvente
del lateral izquierdo superior. Conectar el extremo que sale al exterior a la antena y adherir mediante su imán a la
envolvente del equipo.
Consultar el «AAX2002IKH01 Manual de instalación de accesorios para la comunicación».
La fijación del módem a la tarjeta de control se realizará mediante los conectores J11 y J12 de ésta.
Podrá encontrar la tarjeta de control dentro del armario del bloque electrónico.
Gire la tarjeta de comunicación para ver los conectores.

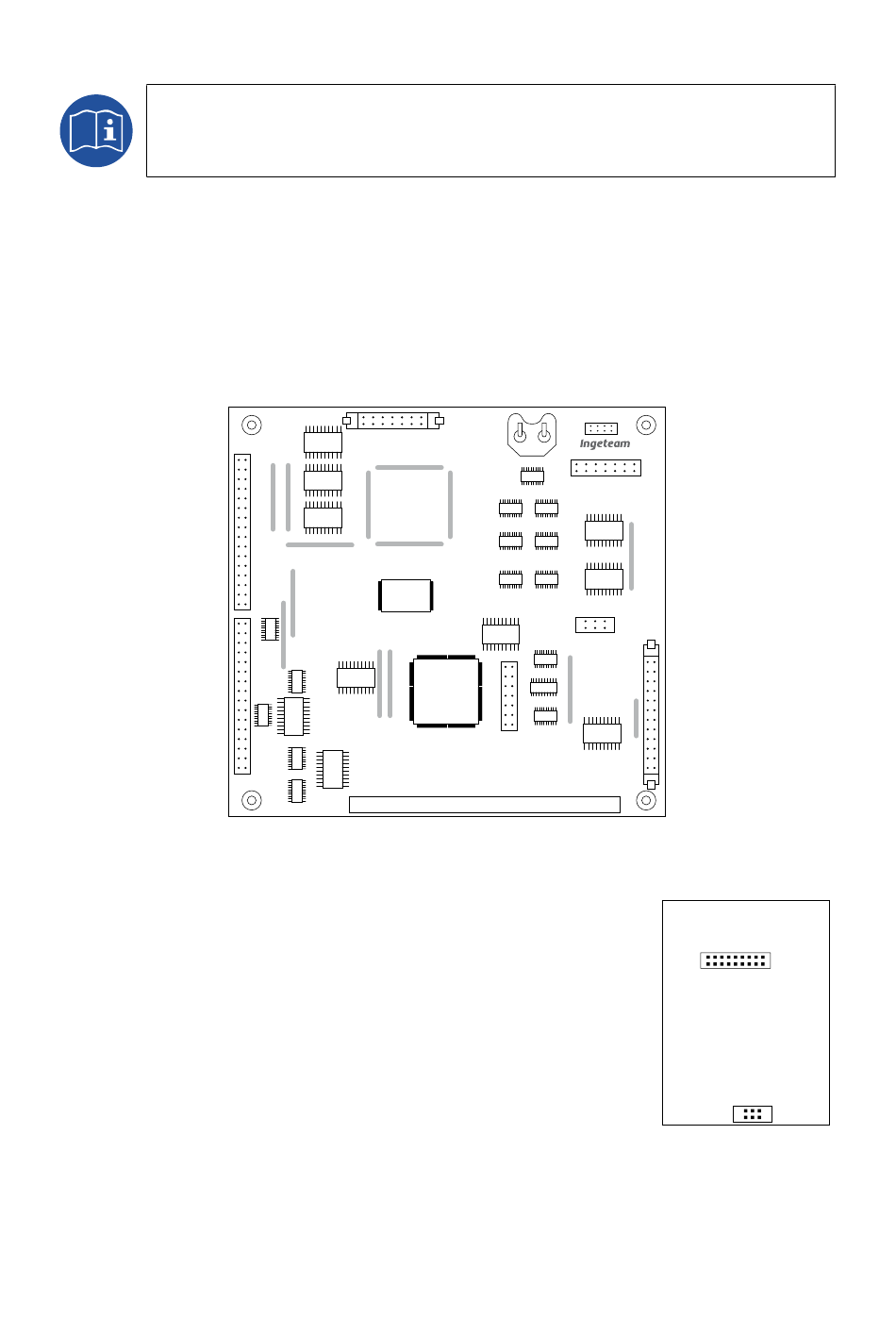

Conecte la tarjeta de comunicación tal y como muestra la siguiente ilustración.
ABB2000IKH01
Tarjeta de control. Fíjese en los conectores J11 y J12
J11
J12
Conector para J11
Conector para J12
Tarjeta de comunicaciones, vista posterior
Ingeteam
49
