Manuales relacionados para GiBiDi SR100
Resumen de contenidos para GiBiDi SR100

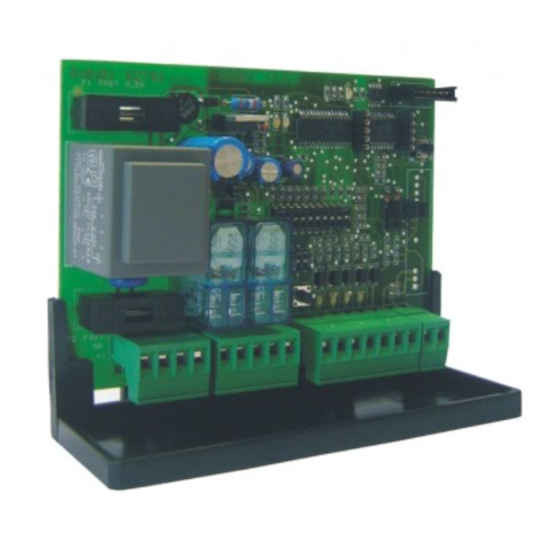

- Página 1 SR100 SR100 - (AS05190) Centralina di controllo ISTRUZIONI PER L’INSTALLAZIONE Control unit INSTRUCTIONS FOR INSTALLATIONS...
- Página 2 SR100 Grazie per avere scelto GIBIDI. LEGGERE ATTENTAMENTE QUESTO MANUALE PRIMA DI PROCEDERE ALL’INSTALLAZIONE. AVVERTENZE: Questo prodotto è stato collaudato in GI.BI.DI. verificando la perfetta corrispondenza delle caratteristiche alle direttive vigenti. GI.BI.DI. S.r.l. si riserva la facoltà di modificare i dati tecnici senza avviso, in funzione dell’evoluzione del prodotto.
- Página 3 SR100 027G1 DIP1 DIP2 START 10 11 12 13 14 15 16 17 18...
- Página 4 SR100 SR100 / AS05190 Equipo de mando Aparato electrónico para la automatización Tipo de un motor para cierres metálicos Alimentación 230Vac monofásica 50/60 Hz N° motores 230 Vac Alimentación motor Destellador 230Vac 25W max Alimentación accesorios 24Vdc 1,2W max Tiempo de trabajo...
- Página 5 SR100 • Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar el equipo de la red de alimentación eléctrica. • El equipo aquí descrito debe ser utilizado sólo por los fines previstos. • El uso de los productos y su destinación a usos diferentes de los previstos, no han sido experimentados por el fabricante, por lo que los trabajos realizados quedan bajo la completa responsabilidad del instalador.
- Página 6 SR100 FUSIBLES DE PROTECCIÓN Posición Valor Tipo Descripción Protección salida alimentación accesorios 500 mA RAPIDO Protección ficha sobre entrada alimentación 230 Vac RAPIDO PROGRAMACIÓN FUNCIONES ( DIP SWITCH DIP1) Las impostaciones se memorizan durante la fase de reposo (puerta cerrada). Se aconseja quitar y volver a suministrar la alimentación cada vez que se modifica la configuración de los dip switch.
-
Página 7: Configuraciones De Fábrica
Es necesario que el interruptor conecte en paralelo a la resistencia 8K2 interna de la banda otra del mismo valor. (3) CONFIGURACIONES DE FÁBRICA DIP 1 ÷ 10 todos OFF CONECCION HACIA LA CENTRAL SR100 RESISTENCIA SUPLEMENTARIA BANDA SENSIBLE INTERRUPTOR DE FINALES DE CARRERA ASEMBLADO... -
Página 8: Led De Señalización
SR100 PROGRAMACIÓN FUNCIONES (DIP SWITCH DIP2) Las impostaciones se memorizan durante la fase de reposo (puerta cerrada). Estado Función Descripción Desactiva la entrada PHOTO EXCLUSIÓN DIP1 FOTOCELULA Entrada PHOTO activada Desactiva la entrada SAF configurada como STOP con contacto NC DIP 2 EXCLUSIÓN STOP... - Página 9 SR100 JUMPER DE CONFIGURACIÓN SW11 Modalidad de Configuración Descripción funcionamiento Funcionamiento estándar rolling code ABIERTO HCS ROLLING Funcionamiento rolling code a código fijo manejable con Consolle PRG_01 C - B HCS FIX Funcionamiento a código fijo con dip switch A - C...
-
Página 10: Declaración De Conformidad Ce
Declaración de conformidad CE El fabricante: GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY declara que los productos: EQUIPO ELECTRÓNICO SR100 cumplen la siguiente Directiva CEE: Directiva LVD 2006/95/CE y modificaciones sucesivas; • Directiva EMC 2004/108/CE y modificaciones sucesivas; •... - Página 11 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: comm@gibidi.com Numero Verde: 800.290156 w w w . g i b i d i . c o m...
