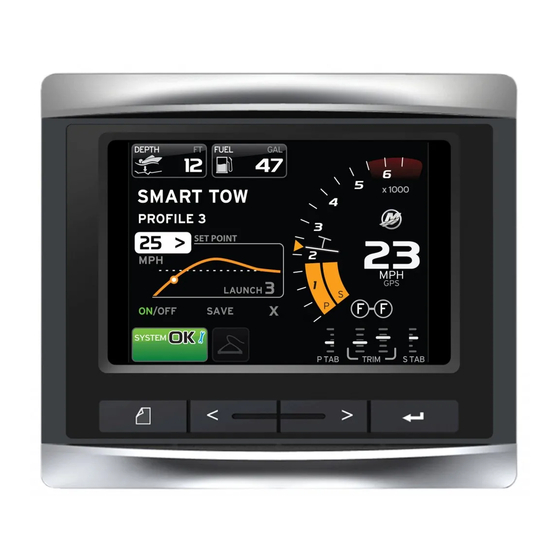

Mercury Marine VESSELVIEW 4 Instrucciones De Instalación

INSTRUCCIONES DE INSTALACIÓN DEL
VESSELVIEW 4
NOTA: Después de terminar la instalación, colocar estas instrucciones con el producto para que el propietario las pueda
usar en el futuro.
IMPORTANTE: Este documento se ha redactado para guiar a nuestros concesionarios, constructores de embarcaciones
y personal de servicio de la compañía en la instalación o servicio adecuados de nuestros productos. Si no se ha recibido
formación acerca de los procedimientos de instalación o servicio recomendados para estos productos de Mercury Marine
o similares, solo un técnico de un concesionario de Mercury Marine debe realizar el trabajo. La instalación o el servicio
inadecuados de un producto Mercury puede ocasionar daños en el mismo o lesiones a las personas que instalen o
hagan funcionar el producto.
5
4
Ref. Ctd.
1 1 VesselView 4
2 1 Conjunto del mazo de cables del VesselView 4
3 1 Sensor de temperatura del aire y tornillería de montaje
4 1 Mazo del adaptador de VesselView 4
5 1 Guía de inicio rápido
6 1 Visera
7 2 Placa enmarcadora de embellecedor
8 1 Tornillería de montaje
9 1 Junta
Instalación del VesselView 4
Cableado
• No intentar nunca conectar, interconectar, empalmar, conmutar o disipar voltaje o corriente procedente de los mazos
de cables del acelerador y cambio digital (DTS).
• No intentar nunca conectar al mazo de cables del DTS ningún tipo de equipo de comunicación o navegación en un
punto de conexión que no sea el designado.
• Instalar siempre el equipo de accesorios de la embarcación mediante una conexión de fuente de energía adecuada,
tal como un panel de fusibles o una caja de conexiones.
90-8M0105005 NOVIEMBRE 2014
8
6
7
3
1
9
Descripción
© 2015 Mercury Marine
2
55827
