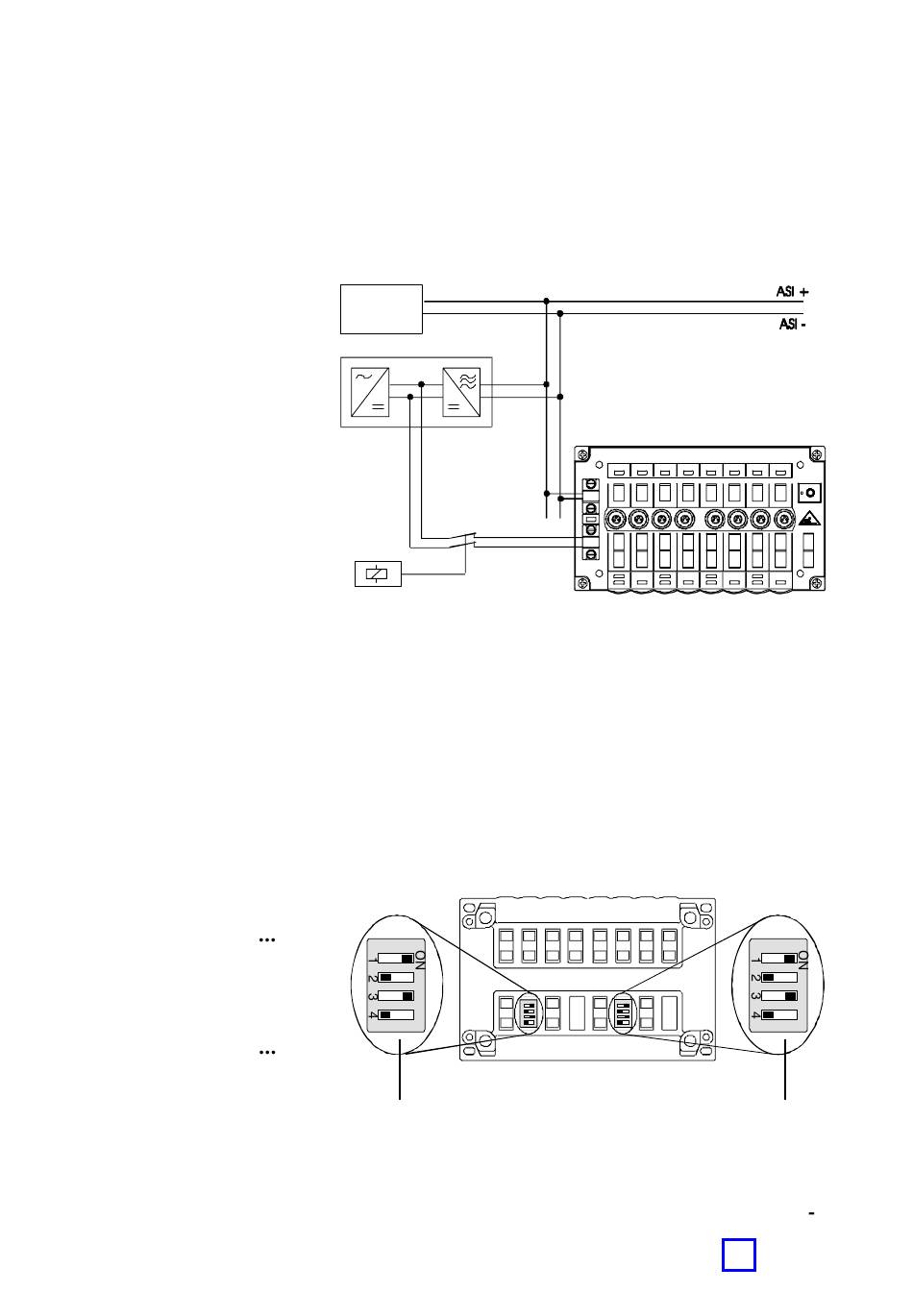

3.6 Esempio di collegamento dell'unità di valvole tipo 10
1
Master AS−Interface
2
Alimentatore combi
di Festo (protezione
elettronica/contro i
cortocircuiti)
3
Tensione di carico
disattivabile
3.7 Modifica dell'unità di valvole
L'unità CPV può essere equipaggiata con valvole bistabili
e/o monostabili. Per realizzare la trasformazione, regolare
la nuova configurazione dell'unità sugli interruttori DIP
situati sul lato inferiore della sottobase elettrica.
1
Interruttore DIP 1:
posti valvola 1
(slave 1)
2
Interruttore DIP 2:
posti valvola 5
(slave 2)
Istruzioni per lo sbloccaggio della sottobase elettrica sono
riportate nella descrizione della parte pneumatica. Per le
combinazioni ammissibili delle valvole e le relative regola
zioni degli interruttori DIP vedi tabella in paragrafo 3.3.
