3 Descripción del instrumento
3.1 Introducción
General
El dispositivo JUMO digiLine Ci en la versión con interfaz RS485 tiene una conexión enchufable M12
de 5 pines para la conexión a un sistema JUMO digiLine. Las versiones de dispositivos con interfaz
RS485 se utilizan en el modo digital JUMO con compatibilidad plug & play en el JUMO AQUIS touch S/
P o en el modo Modbus en el JUMO mTRON T. Varios sensores transmiten simultáneamente sus datos
medidos a un dispositivo maestro en el bus digital JUMO.
Montaje y conexión
El JUMO DigiLine Ci con interfaz RS485 está disponible en dos versiones en términos de su diseño:
• Versión del dispositivo como transmisor de cabeza: la electrónica y el sensor JUMO digiLine
son un módulo integrado. El montaje se realiza en una armadura apropiada.
• Versión del dispositivo con sensor separado: la electrónica y el sensor JUMO digiLine son mó-
dulos separados y se conectan entre sí mediante un cable. El sensor se instala en una armadura
adecuada. Los componentes electrónicos de JUMO digiLine se montan cerca del sensor utilizando
el soporte de riel/pared/tubería suministrado.
Si es necesario reemplazar el sensor debido a un defecto o desgaste, las versiones del dispositivo con
un sensor separado pueden separar los componentes electrónicos de JUMO digiLine del sensor y con-
tinuar usando el componente intacto. En el caso de las versiones de dispositivos como transductores
de cabeza, no es posible la separación del sensor y la electrónica JUMO digiLine. Las conexiones de
cables y enchufes de la digiLine Ci de JUMO garantizan la protección IP69K para evitar perturbaciones
por la entrada de humedad. La conexión al bus es rápida y fácil, insertando y atornillando un cable ya
hecho (disponible de JUMO).
Configuración, parametrización y calibración
El dispositivo JUMO DigiLine Ci con interfaz RS485 se configura, parametriza y calibra normalmente a
través del JUMO AQUIS touch S/P. La calibración también puede llevarse a cabo a través de un PC con
el software JUMO DSM (software de gestión de sensores digitales) cómodamente en el laboratorio.
Para ello, el dispositivo está conectado a la PC a través de su interfaz USB.
3.2

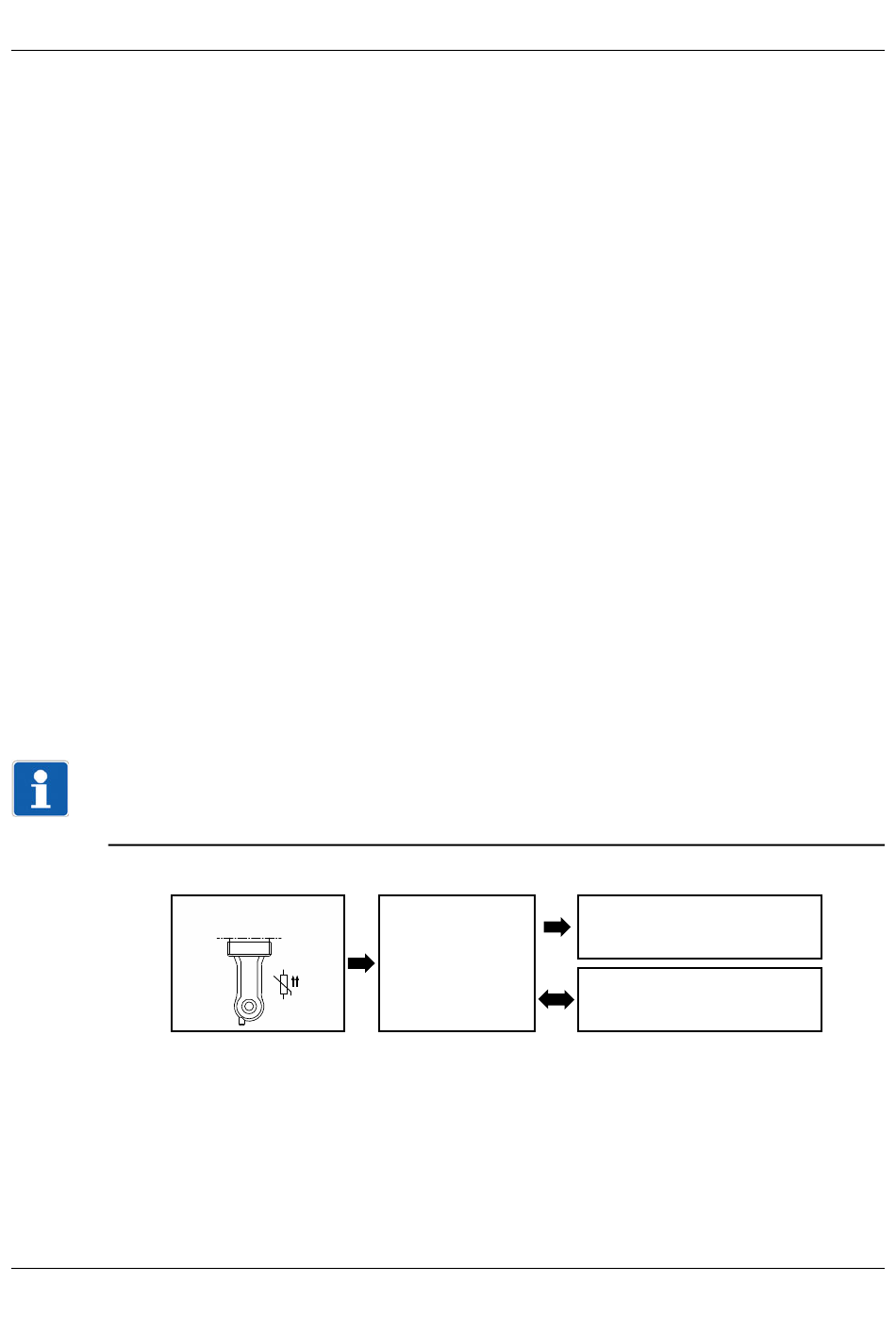

Diagrama de bloque

¡NOTA!
La interfaz USB y la interfaz RS485 del dispositivo JUMO digiLineCino pueden ser operados al mismo
tiempo. Si el dispositivo se opera a través de USB en el PC, la interfaz RS485 está inactiva. La interfaz
USB tiene prioridad.
JUMO digiLine Ci con interfaz RS485 (JUMO digiLine y Modbus)
conductividad inductivo
Sensor de
para JUMO-digiLine
ϑ
3 Descripción del instrumento
JUMO digiLine Ci
con
interfaz RS485
Interfaz RS485
para JUMO digiLine y
Modbus RTU
USB
para JUMO Software DSM
