6.2.2 Ejemplos de conexión
Funcionamiento JUMO digiLine

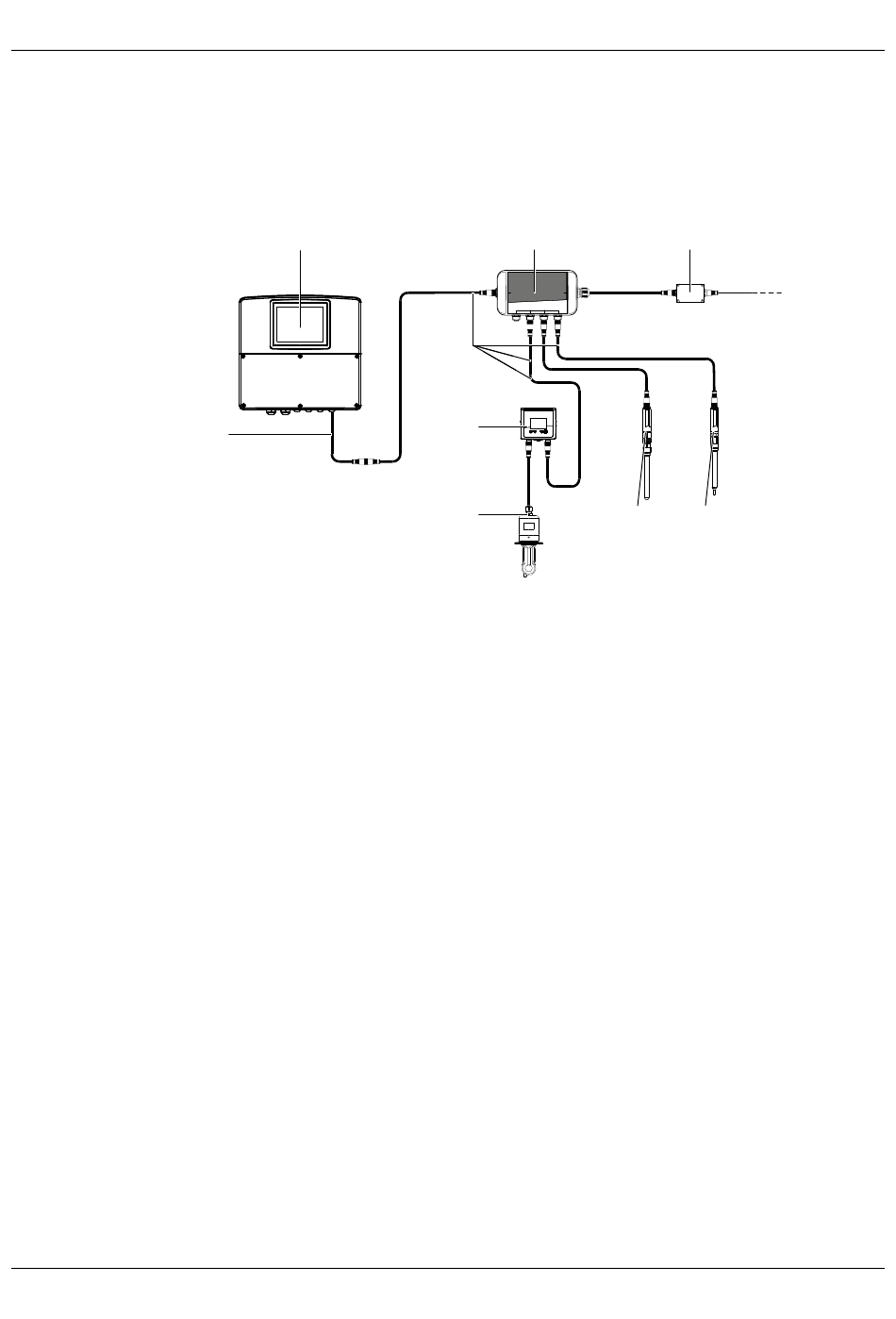

Se muestra el ejemplo de instalación de un sistema con 3 sensores (pH, conductividad y temperatura)
con JUMO digiLine pH/ORP/T y JUMO digiLine Ci conectados a un JUMO AQUIS touch S. Un concen-
trador JUMO digiLine y cables de conexión M12 conectan los nodos de bus del bus digital JUMO. Para
el montaje de sensores, JUMO tiene disponibles las armaduras apropiadas.
(1) JUMO AQUIS touch S con terminación bus RS485 en el instrumento)
(2) Cable de conexión JUMO M12 de 5 pines y codificado en A;
la longitud total de cable requerida entre la unidad principal y los sensores se puede lograr mediante
la combinación de varios cables de conexión M12. . Al planificar las longitudes de cable, deben te-
nerse en cuenta las especificaciones del plan de cableado anexa al manual de servicio del JUMO
AQUIS touch S/P.
(3) Hub JUMO digiLine con 4 x enchufes M12 y 1 x conector de enchufe M12, cada uno con 5 pines
con codificación A; alimentación DC 24 V con fuente de alimentación independiente
(4) Fuente de alimentación independiente DC 24 V para la alimentación de tensión del sistema bus
JUMO digiLine
(5) Termómetro de compensación JUMO con 5-pin JUMO digiLine T
Ejemplo: Termómetro de compensación 201085/89-1005-21-120 con
JUMO digiLine-T: 202705/30/86-530
(6) Sensor de pH JUMO con 5 pin JUMO digiLine pH
Ejemplo de pedido: sensor de pH 201021/10/12-04-22-120/000 con
JUMO digiLine-pH: 202705/10/86-530
(7) JUMO digiLine Ci en la versión del dispositivo conectado por cable
(8) Sensor de conductividad inductivo
(9) Cable de conexión Master JUMO digiLine con hilos abiertos en los extremos para la conexión a ins-
trumentos con bornes de rosca o resorte (de accesorios), la conexión está descrita en el manual de
servicio del JUMO AQUIS touch S/P.
(1)
(9)
6 Conexión eléctrica
(3)
ext.
Bus In Power
Supply
Bus Out
(2)
(7)
(8)
(4)
(6) (5)
