Guía de Diseño del FC 300
¡NOTA!:
Los cables de control deben ser
apantallados/blindados.

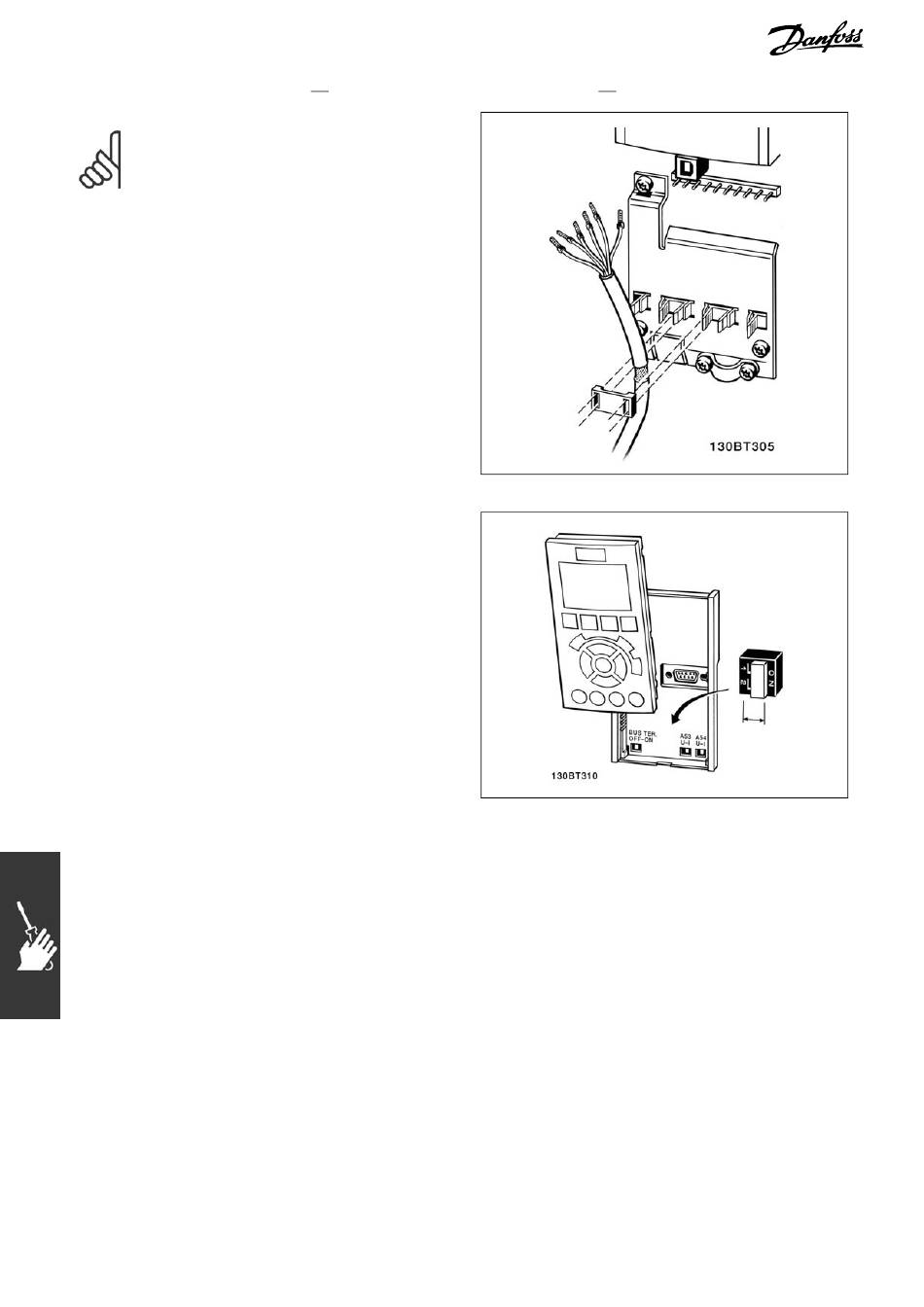

Utilice una abrazadera de la bolsa de
1.
accesorios para conectar la pantalla a la
placa de conexiones de pantallas del FC
300 para los cables de control.
Consulte la sección titulada Conexión a tierra de
cables de control apantallados/blindados para
conocer la conexión correcta de los cables de control.

Interruptores S201, S202 y S801

"
Los interruptores S201 (A53) y S202 (A54)
se utilizan para seleccionar la configuración
de una intensidad (0-20 mA) o una tensión
(de -10 a 10 V) de los terminales de entrada
analógica 53 y 54, respectivamente.
El interruptor S801 (BUS TER.) se puede
utilizar para activar la terminación del puerto
RS-485 (terminales 68 y 69).
Véase el Diagrama que muestra todos los terminales
eléctricos en la sección Instalación Eléctrica .
Ajuste predeterminado:
S201 (A53) = OFF (entrada de tensión)
S202 (A54) = OFF (entrada de tensión)
S801 (Terminación de bus) = OFF
106
Instrucciones de montaje
