PRECAUCIÓN
1. Utilice los siguientes materiales para el conducto refrigerante.
• Material: Un conducto de cobre desoxidada de fósforo de una pieza
• Grosor de la pared: Cumple con las normativas nacionales y locales relevantes para la presión prevista
de 3.8MPa. Recomendamos la siguiente tabla como grosor mínimo de la pared.
Diámetro exterior
6.35
[mm]
Grosor mínimo
0.8
[mm]
2. El conducto disponible en tiendas a menudo tiene polvo y otros materiales. Asegúrese de limpiarlo con un
gas inerte seco.
3. Tenga cuidado de evitar que el polvo, el agua u otros contaminantes entren en el conducto durante la instalación.
4. Reduzca el número de partes dobladas tanto como sea posible, e intente que el radio cuando las doble
sea lo más grande posible.
5. Utilice siempre el juego del ramal de conducto que se muestra a continuación y que se vende por separado.
ARBLN01621
ARBLN07121
6. Si los diámetros del ramal de conductos de los conductos refrigerantes designados varían, utilice las tenazas de tubería para cortar
la sección de conexión y a continuación utilice un adaptador para conectar diferentes diámetros y para conectar el conducto.
7. Tenga en cuenta siempre las restricciones en cuanto al conducto refrigerante (como la longitud
determinada, la diferencia en altura, y el diámetro de los conductos). No hacerlo podría ocasionar una
avería en el equipo o un descenso en el rendimiento del calentamiento/enfriamiento.

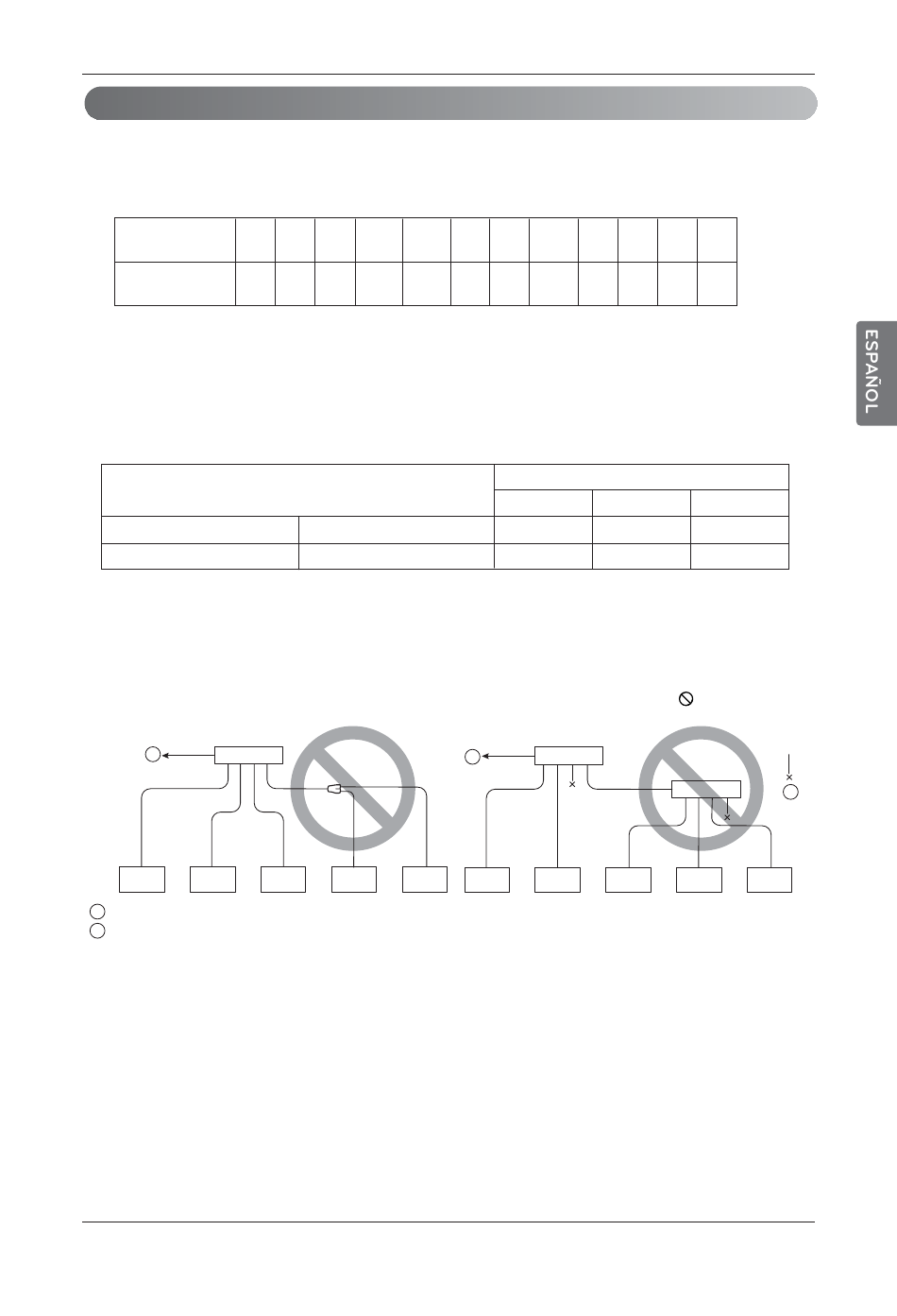

8. No se puede hacer un segundo ramal después de un cabezal. (Se indican mediante
A
A A la unidad exterior
B
Conductos sellados
9. El Multi V se detendrá debido a una anomalía como un exceso o falta de refrigerante excesiva.
En ese momento, cargue siempre correctamente la unidad. Al realizar el mantenimiento, compruebe
siempre las notas sobre la longitud de los conductos y la cantidad de refrigerante adicional.
10. Nunca utilice el refrigerante para realizar una purga de aire. Vacíe siempre utilizando una bomba de vacío.
11. Aísle siempre los conductos de forma adecuada. Un mal aislamiento puede producir un descenso del
rendimiento del calentamiento/enfriamiento, goteo de la condensación y otros problemas.
12. Al conectar el conducto refrigerante, asegúrese de que las válvulas de servicio de la unidad exterior
están totalmente cerradas (el ajuste de fábrica) y no opere hasta se haya conectado que el conducto
refrigerante de la unidad exterior e interior, se ha realizado una prueba de fuga de refrigerante y se ha
completado el proceso de evacuación.
13. Asegúrese de introducir nitrógeno en el conducto que esté soldada. Utilice siempre un material soldado
anti-oxidante para soldar las piezas y no utilice flujo.
9.52 12.7 15.88 19.05
0.8 0.8 0.99 0.99
Ramal Y
ARBLN03321
ARBLN14521
22.2 25.4 28.58 31.8 34.9
0.99 0.99 0.99 1.1 1.21
Cabezal
4 Ramal 7 Ramal
ARBL054 ARBL057
ARBL104 ARBL107
A
Manual de Instalación 23
Conducto refrigerante
38.1 41.3
1.35 1.43
10 Ramal
ARBL1010
ARBL2010
).
B
