Cableado eléctrico
Cableado eléctrico
Cableado eléctrico
1. Precaución
1) Siga la ordenanza de su organización gubernamental respecto a las normas técnicas relacionadas con las
normativas de equipos eléctricos, cableado y guía de cada empresa de electricidad.
ADVERTENCIA
Asegúrese de que los trabajos eléctricos los realizan ingenieros electrónicos autorizados utilizando circuitos
especiales de acuerdo con las normativas y este manual de instalación. Si el circuito de alimentación tiene falta
de capacidad o falta de electricidad, puede producirse una descarga eléctrica o un incendio.
2) Instale la línea de comunicación de la unidad exterior alejada del cableado de la fuente de alimentación de
manera que no se ve afectado por ruido eléctrico de la fuente de alimentación. (No la pase por el mismo
conducto.)
3) Asegúrese de proporcionar una toma a tierra adecuada a la unidad exterior.
PRECAUCIÓN
Asegúrese de conectar la unidad exterior a tierra.
No conecte la línea de toma a tierra a ningún conducto de gas, conducto de agua, pararrayos o línea de
toma a tierra telefónica. Si la toma a tierra está incompleta, puede producirse una descarga eléctrica.
4) Deje suficiente margen al cableado para la caja de partes eléctricas de las unidades interiores y exteriores,
ya que a veces la caja se quita cuando se realizan tareas de mantenimiento.
5) Nunca conecte la fuente de alimentación principal al bloque de terminales de la línea de comunicación.
Si se conecta, las partes eléctricas se quemarán.

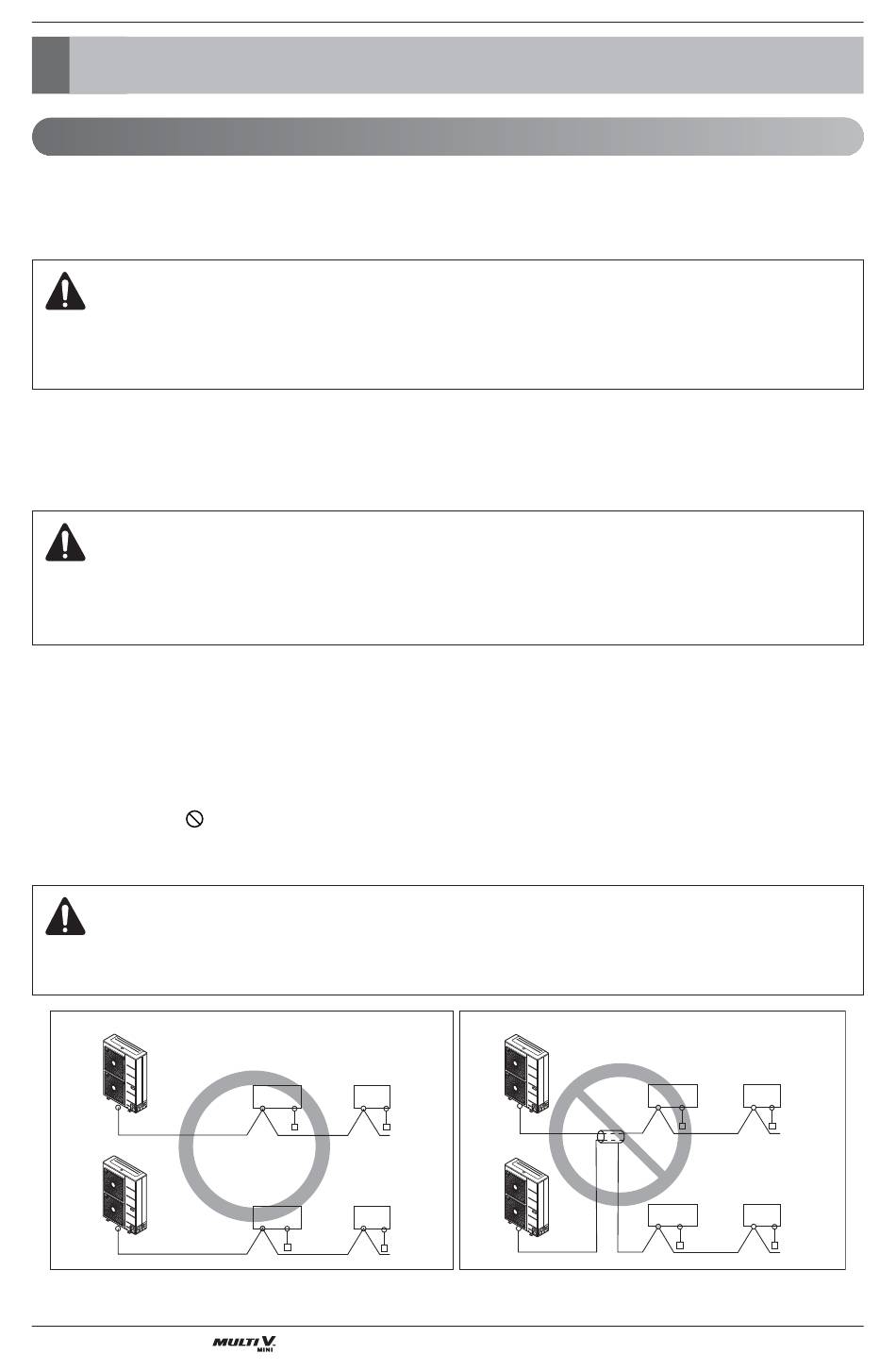

6) Utilice cables blindados de 2 almas blindados para la línea de comunicación. (Con la marca O en la imagen
que aparece a continuación) Si las líneas de comunicación de diferentes sistemas se conectan con el mismo
cable de múltiples almas, la mala transmisión y recepción resultantes producirán errores en el
funcionamiento. (
7) Sólo la línea de comunicación especificada debe estar conectada al bloque de terminales de la
comunicación de la unidad exterior.
PRECAUCIÓN
El cable de alimentación conectado a la unidad debería seleccionarse según las siguientes
especificaciones.
Unidad exterior
Unidad exterior
Cable blindado de 2 almas
40 Unidad exterior
Con la marca en la imagen que aparece a continuación)
Unidad Unidad
interior interior
Control
remoto
Unidad Unidad
interior interior
Control
remoto
Unidad exterior
Control
remoto
Unidad exterior
Control
remoto
Unidad Unidad
interior interior
Control
remoto
Unidad Unidad
interior interior
Control
remoto
Cable multi-alma
Control
remoto
Control
remoto
