Cableado eléctrico
◆ Precauciones al colocar el cableado de alimentación

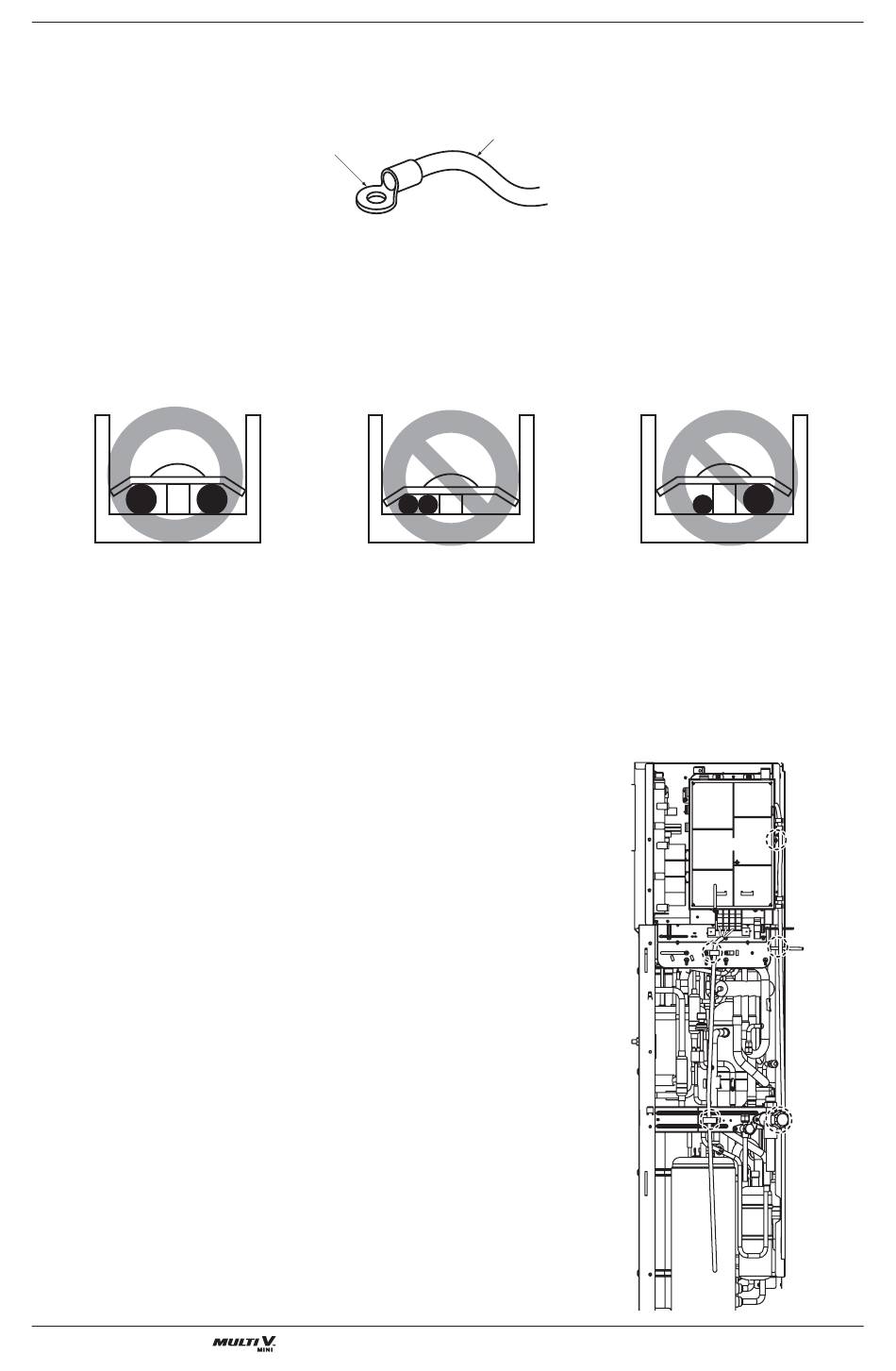

Utilice terminales de presión redondos para la conexión al bloque de terminal de alimentación.
Cuando ninguno esté disponible, siga las siguientes instrucciones.
• No conecte cableado de diferentes grosores al bloque de terminal de alimentación. (Aflojar el
cableado de alimentación puede producir calor anormal.)
• Al conectar el cableado del mismo grosor, hágalo como se muestra en la siguiente imagen.
• Para el cableado, utilice los cables de alimentación designados y conéctelos firmemente, a
continuación fije para evitar que se ejerza presión exterior en el bloque de terminales.
• Utilice un destornillador adecuado para apretar los tornillos del terminal. Un destornillador con una
punta pequeña deformará la cabeza del tornillo e imposibilitará un apriete adecuado.
• Si sobre aprieta los tornillos del terminal puede romperlos.
◆ Cómo conectar el cableado (Chasis U3,
modelo de 2 ventiladores)
1. Conecte el cable de alimentación al bloque de terminal de la
carcasa de control utilizando bridas en el soporte y en la carcasa
como se muestra en la imagen de la derecha.
2. Conecte el cable de comunicación al bloque de terminal PCB
principal utilizando bridas en el soporte y en la carcasa PCB
principal como se muestra en la imagen de la derecha.
44 Unidad exterior
Terminal de presión redondo
Cable de alimentación
