Puertos De Comunicación - ABB REM 610 Manual Técnico De Referencia, General

1MRS755927
5.1.12.
REM 610
Manual técnico de referencia
Puertos de comunicación
El REM 610 está equipado con un puerto de comunicación óptico (infrarrojo) en el
panel frontal. La comunicación posterior es opcional y requiere un módulo de
comunicación, que puede estar equipado con una conexión de fibra óptica o de RS-
485. Para mayor información sobre el módulo de comunicación opcional, consultar
la sección Conexiones de comunicación en serie.
El relé está conectado a un sistema automático mediante la conexión posterior. La
conexión posterior permite emplear ya sea un bus SPA, un protocolo IEC 60870-5-
103 o un protocolo de comunicación Modbus.

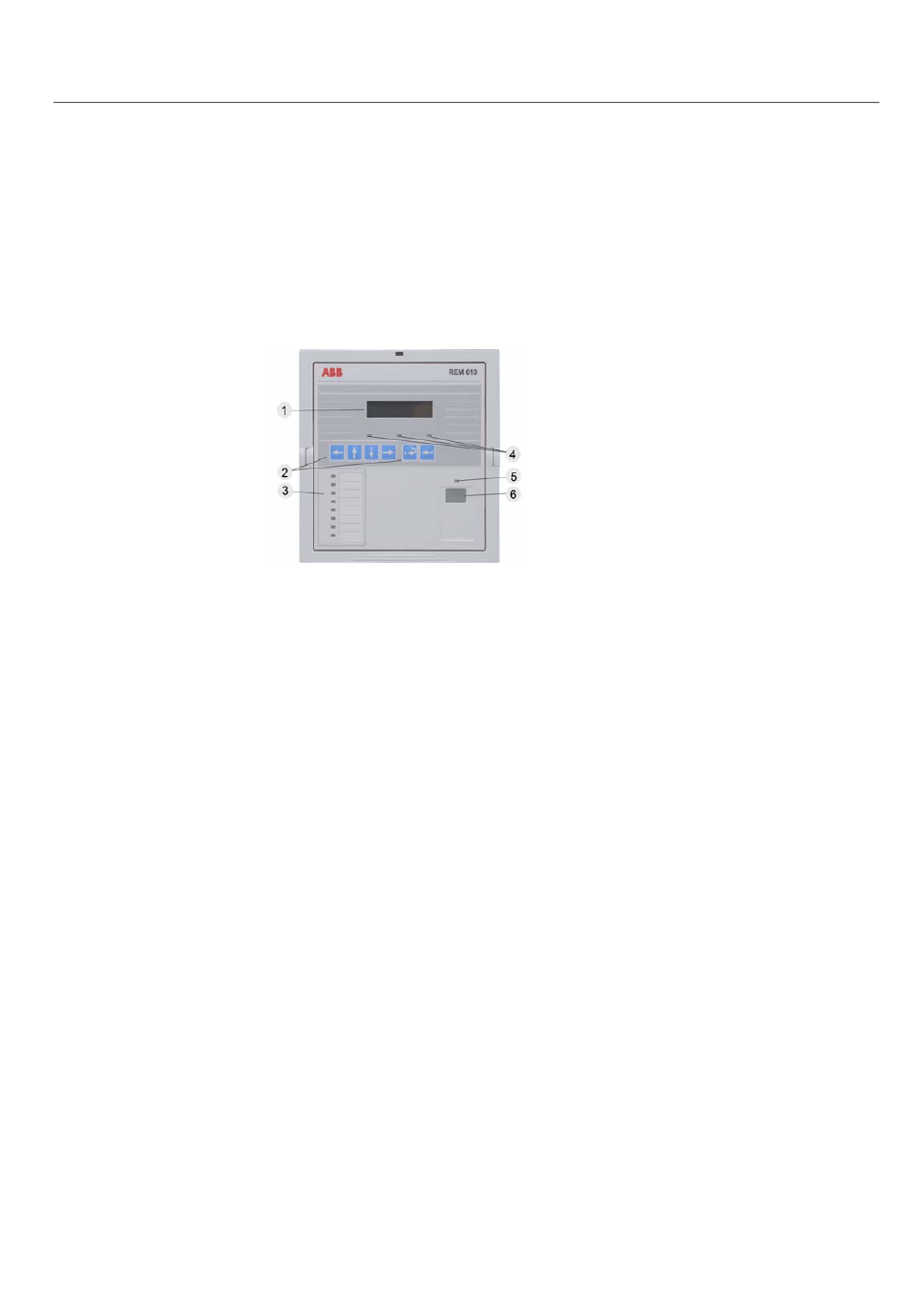

Figura 5.1.12.-1Conexión frontal (1) para comunicación local
El relé está conectado a un PC que se emplea para la parameterización local
mediante el puerto infrarrojo en el panel frontal. La conexión frontal sólo permite el
uso de un protocolo bus SPA.
La conexión óptica frontal aisla al PC del relé mediante un aislamiento galvánico.
La conexión frontal puede emplearse de dos maneras diferentes: realizando una
conexión inalámbrica mediante un PC compatible con IrDA
estándar o empleando un cable de comunicación frontal específico (ABB art. No.
1MRS050698). El cable se conecta al puerto serie RS-232 del PC. La etapa óptica
del cable se alimenta eléctricamente mediante señales de control RS-232. La
conección via el cable tiene una velocidad fija en baudios de 9.6 kbps.
Deben ajustarse los siguientes parámetros de comunicación en serie para RS-232:
• Número de bits de datos
• Número de bits de parada
• Paridad
• Velocidad en baudios
Los datos transmitidos tales como eventos, valores de ajuste y todos los datos de
entrada y valores en memoria pueden leerse mediante el puerto de comunicación
frontal.
Cuando los valores de ajuste se alteran mediante el puerto de comunicación frontal,
el relé verificará que los valores de los parámetros introducidos estén dentro de los
rangos de ajuste permitidos. Si el valor que se entra es demasiado alto o demasiado
bajo, entonces el valor de ajuste permanecerá inalterable.
FrConREM610_a
7
1
par
9,6 kbps
Relé de protec-
ción del motor

