AMI CACE
Localización de averías
7.4.
52

Reemplazar fusibles

ADVERTENCIA
Tensión externa.
Los dispositivos que reciben alimentación externa conectados a
los relés 1 o 2 o al relé de alarma pueden causar descargas
eléctricas.
 Asegurarse de que los dispositivos conectados a los contac-
tos siguientes están desconectados de la alimentación eléc-
trica antes de proseguir con la instalación.
– relé 1
– relé 2
– relé de alarma
Cuando salte un fusible, averiguar la causa y subsanarla antes
de colocar un fusible nuevo. Usar unas pinzas o unos alicates de
punta para retirar el fusible defectuoso.
Utilizar únicamente fusibles originales suministrados por SWAN.

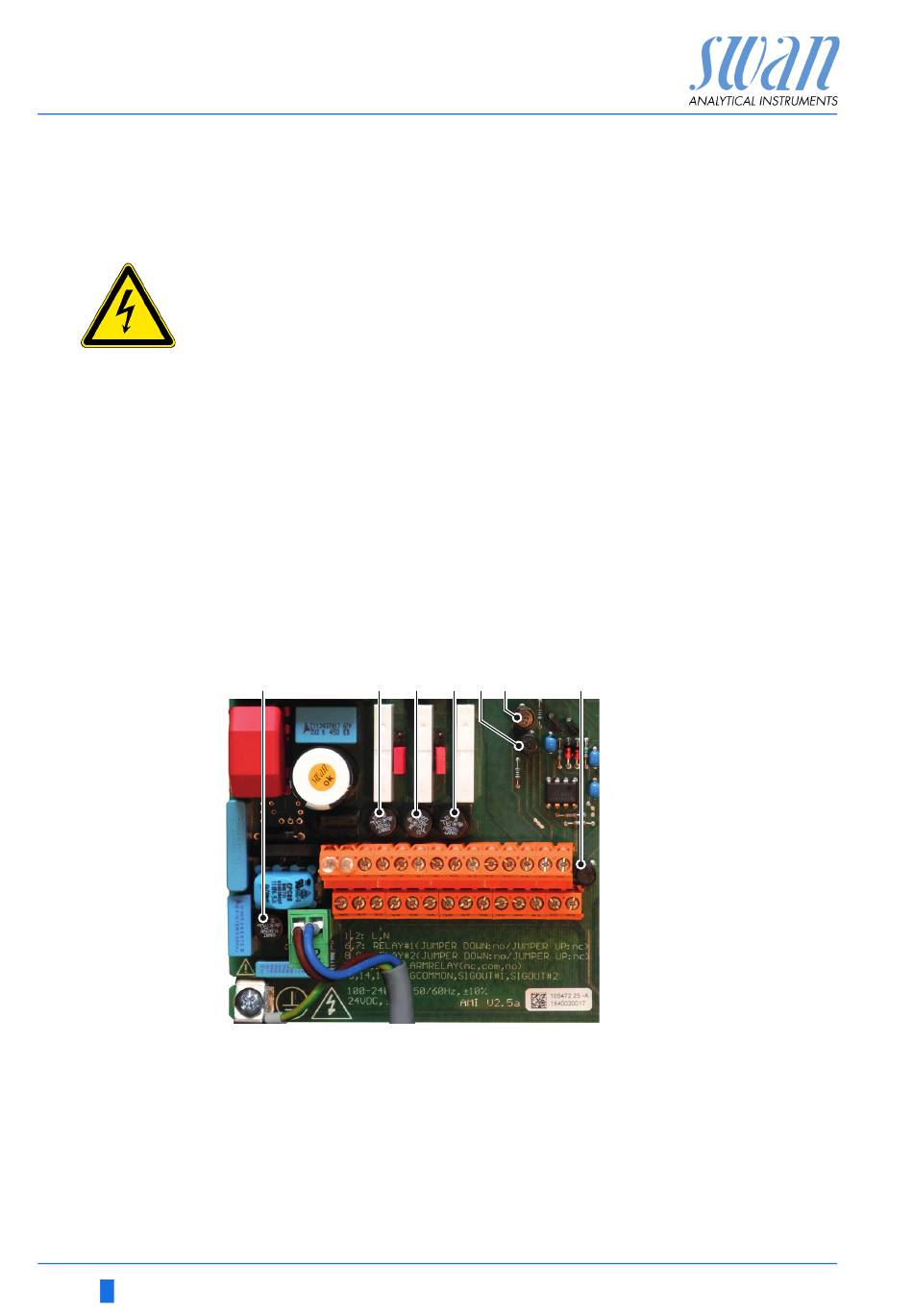

A B
A
1.6 AT/250 V alimentación eléctrica del instrumento
B 1.0 AT/250 V relé 1
C 1.0 AT/250 V relé 2
D
1.0 AT/250 V relé de alarma
E 1.0 AF/125 V salida analógica 2
F
1.0 AF/125 V salida analógica 1
G 1.0 AF/125 V salida analógica 3
C D E F G
A-96.250.873 / 170220
