(7) Conectar y sincronizar varios (dos) grabadores de la serie
TASCAM DA con el VM-7200/7100 con word clock
• Transferencia de audio a través de una conexión digital entre la serie TASCAM DA y el VM-7200/7100
• La serie TASCAM DA se puede controlar con TASCAM RC-848.
* Serie TASCAM DA: DA-98/88

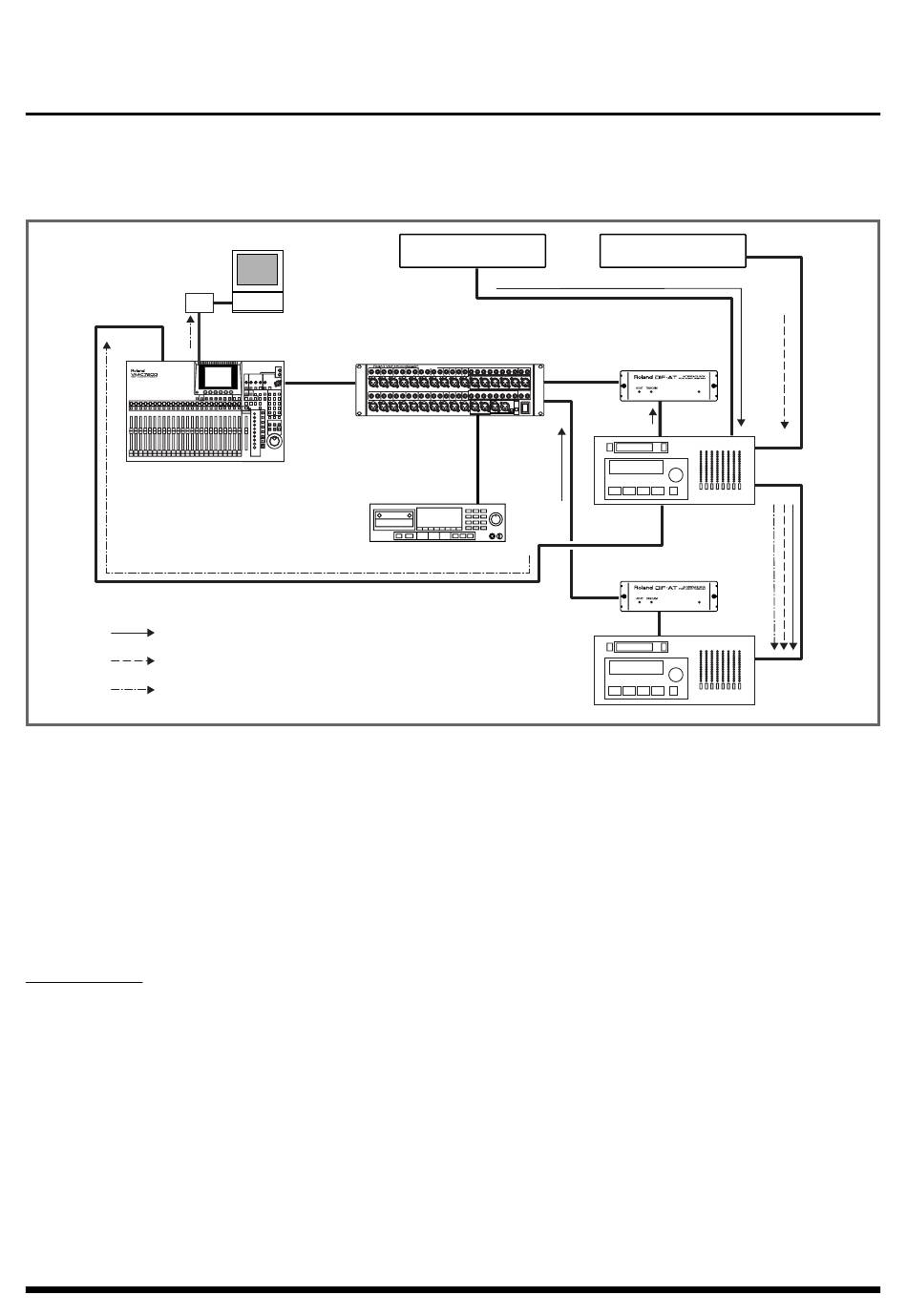

■ Conexión
fig.08
INTERFACE MIDI
MIDI IN
T
VM-C7200/C7100
Sampling Clock (Reloj de muestreo)
S
C
Control Signal (Señal de control)
T
Time Code (Código de tiempo)
■ Equipo requerido
VM-7200/7100 [equipado con el VM-24E vendido por separado], VM-C7200/C7100, DIF-AT, TASCAM DA-98/88*, cables TDIF
(PW-88D), cables SYNC (PW-88S), RC-848, cable RC-848 remoto, cable MIDI
* La tarjeta de sincronización SY-88 es necesaria para utilizar MIDI con el DA-88
* Grabador DAT, secuenciador MIDI (si es necesario)
■ Activar el sistema
Conecte el equipo y después actívelo en el orden siguiente.
DA-98/88 (primera y segunda unidades) ➔ Procesadores VM-7200/7100 ➔ Consola VM-C7200/C7100
■ Ajustes
VM-C7200/C7100
Página R-BUS CONFIG [SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F1](SYSTEM CONFIG) → [PAGE DOWN](R-BUS 1/2)
• DIF-AT CONTROL TARGET:
Página SYS DIGITAL
• WORD CLOCK SOURCE:
Página SYS SYNC/MMC [SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F3](SYNC CLOCK)
• SYNC MASTER:
• FRAME TYPE:
Página SYS MIDI
• MIDI THRU CONSOLE:
Pulse [PLAY] y espere a que aparezca el código de tiempo.
10
ORDENADOR
(Secuenciador MIDI)
MIDI IN
VM-7200/7100
MIDI THRU
VM-LINK
DA-88 (primera y segunda unidades)
[SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F1](DIGITAL I/O)
MULTI 9-16
EXT, MTC
de acuerdo con el DA-98/88
El ajuste por defecto del DA-98 es 29.97DF (29D).
[SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F4](MIDI)
THRU
WORD CLOCK MASTER
S
1-8
9-16
DIGITAL B
(AES/EBU) IN/OUT
o
DIGITAL A IN/OUT
DIGITAL IN/OUT
T
Grabador DAT
TASCAM
RC-848
DIF-AT
R-BUS
POWER
WORD
TDIF
SYNC IN
S
S
MIDI OUT
Serie TASCAM
DA
DIF-AT
R-BUS
POWER
TDIF
Serie TASCAM DA (CHASE)
C
SYNC IN
SYNC OUT
T C S
SYNC IN
