(11) Conectar un sistema de grabación por ordenador al VM-
7200/7100 a través de una interface ADAT
• Transferencia de audio a través de una conexión digital entre un sistema de grabación por ordenador con un interface
ADAT y el VM-7200/7100.
■ Conexión

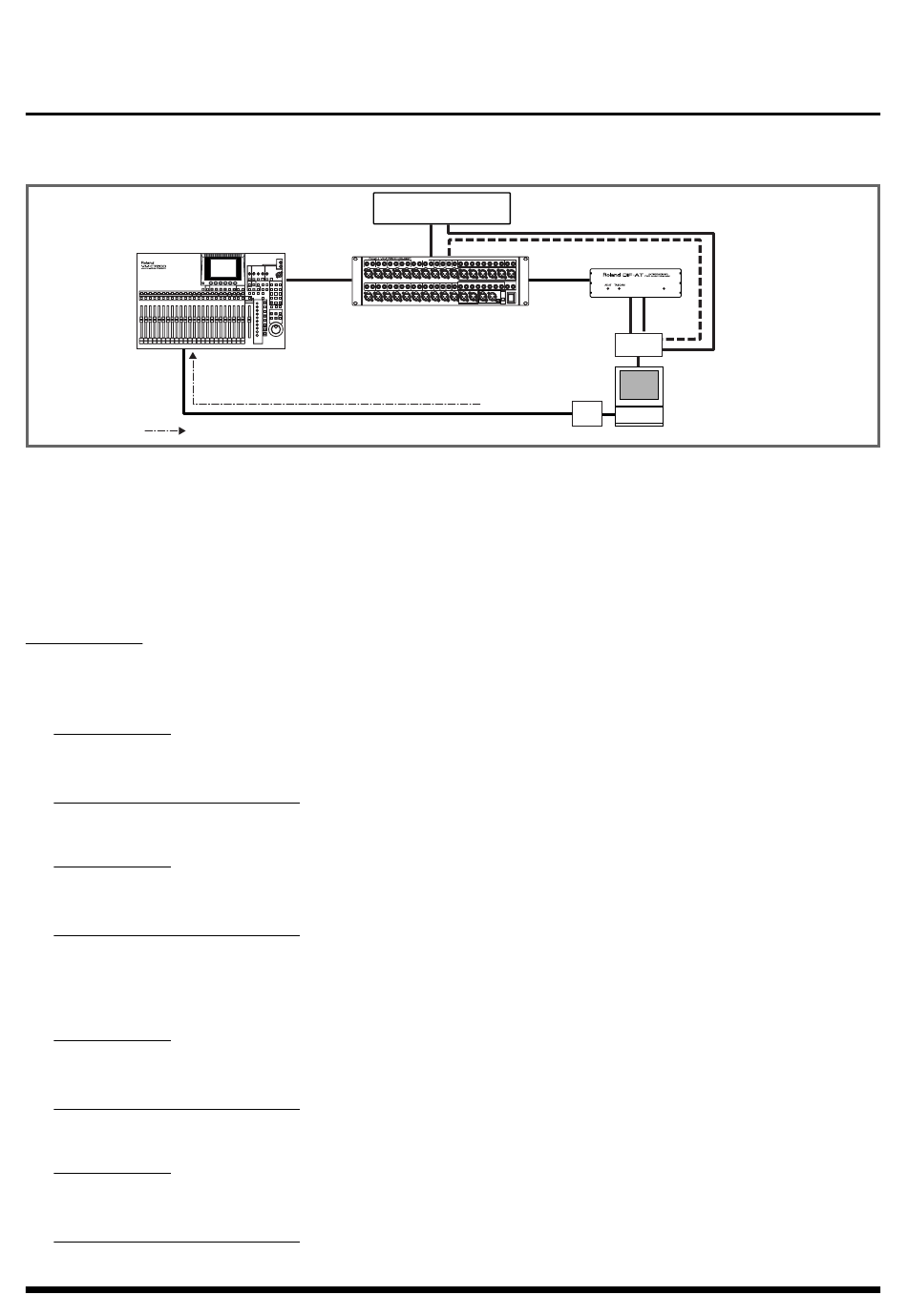

fig.11
VM-C7200/C7100
MIDI IN
T Time Code (Código de tiempo)
■ Equipo requerido
VM-7200/7100 [equipado con el VM-24E vendido por separado], VM-C7200/C7100, DIF-AT, sistema de grabación con
ordenador, interface ADAT*, dispositivo WORD CLOCK MASTER, interface MIDI, cable MIDI, etc.
* Interface ADAT: Digidesign ADAT Bridge I/O, Mark of the Unicorn 2408 AUDIO INTERFACE, etc.
■ Activar el sistema
Conecte el equipo y después actívelo en el orden siguiente.
Sistema de grabación con ordenador ➔ Procesadores VM-7200/7100 ➔ Consola VM-C7200/C7100
■ Ajustes
VM-C7200/C7100
Página R-BUS CONFIG
• DIF-AT CONTROL TARGET
O Sampling clock master: External word clock
VM-C7200/C7100
Página SYS DIGITAL [SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F1](DIGITAL I/O)
• WORD CLOCK SOURCE:
Sistema de grabación por ordenador
Ajuste el origen del reloj de muestreo en WORD CLOCK IN o OPTICAL IN.
O Sampling clock master: VM-7200/7100
VM-C7200/C7100
Página SYS DIGITAL [SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F1](DIGITAL I/O)
• WORD CLOCK SOURCE:
Sistema de grabación por ordenador
Ajuste el origen del reloj de muestreo en OPTICAL IN.
Si el word clock está conectado tal como muestra la línea punteada del esquema anterior, ajuste el origen del reloj de
muestreo en WORD CLOCK IN.
O Sampling clock master: Sistema de grabación por ordenador
VM-C7200/C7100
Página SYS DIGITAL [SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F1](DIGITAL I/O)
• WORD CLOCK SOURCE:
Sistema de grabación por ordenador
Ajuste el origen del reloj de muestreo en INTERNAL.
● Recibir el MTC (Código de tiempo MIDI) desde el sistema de grabación
VM-C7200/C7100
Página SYS SYNC/MMC[SHIFT]+[SYSTEM(PROJECT)] → (CURSOR) → [F3](SYNC CLOCK)
• SYNC MASTER:
Sistema de grabación por ordenador
Ajuste el MTC (Código de tiempo MIDI) para transmitirlo.
