XEV22D
CONTROLADOR PARA VALVULAS DE EXPANSION
ELECTRONICAS PASO A PASO
--- MANUAL PARA VERSION 0.8 ---
1. ADVERTENCIAS GENERALES ......................................................................................................... 1
2. DESCRIPCION GENERAL ................................................................................................................. 1
3. CONEXIONES..................................................................................................................................... 1
4. CONEXIONES DE VALVULA Y CONFIGURACION.......................................................................... 1
5. LIMITES DE FUNCIONAMIENTO ...................................................................................................... 1
6. PANEL FRONTAL............................................................................................................................... 2
7. INTERFAZ DE USUARIO ................................................................................................................... 2
8. LISTA DE PARAMETROS .................................................................................................................. 2
9. ENTRADAS DIGITALES..................................................................................................................... 3
10. APERTURA FORZADA....................................................................................................................... 3
11. CONEXIONES ELECTRICAS............................................................................................................. 3
12. LINEA SERIE RS485 .......................................................................................................................... 3
13. COMO USAR LA HOT-KEY................................................................................................................ 3
14. MENSAJES DE PANTALLA ............................................................................................................... 4
15. DATOS TECNICOS ............................................................................................................................ 4
16. VALORES ESTANDAR....................................................................................................................... 4
1. ADVERTENCIAS GENERALES
1.1 POR FAVOR LEA LAS ADVERTENCIAS ANTES DE PROSEGUIR CON LA LECTURA DEL
MANUAL.
•
Este manual forma parte del producto y debe conservarse en el equipo para una consulta
rápida y fácil.
•
El regulador no debe usarse para funciones que difieran de las que se describen a
continuación, en especial no se puede usar como dispositivo de seguridad.
•
Antes de continuar, controle los límites de aplicación.
1.2 PRECAUCIONES DE SEGURIDAD
•
Antes de conectar el equipo controle que la tensión de alimentación sea la requerida.
•
No exponga el equipo al agua o a la humedad: use el regulador sólo en los límites de
funcionamiento admitidos, evitando cambios bruscos de temperatura unidos a alta humedad
atmosférica, para evitar la formación de condensación.
•
Atención: antes de iniciar cualquier operación de mantenimiento desconecte las conexiones
eléctricas del equipo.
•
Ajuste la sonda donde no sea accesible para el usuario final. El equipo jamás debe abrirse.
•
En caso de fallo o funcionamiento defectuoso, envíe el equipo de vuelta a su distribuidor o
a "DIXELL S.r.l." (vea la dirección) con una descripción detallada del problema.
•
Tenga en consideración la corriente máxima que se puede aplicar en cada relé (vea Datos
Técnicos).
•
Cerciórese de que los cables de las sondas, de la alimentación del regulador y de la alimentación
de las cargas permanezcan separados o suficientemente distanciados entre sí, sin que se crucen
o formen espirales.
•
En el caso de aplicaciones en ambientes industriales particularmente críticos puede ser útil,
además, usar filtros de red (nuestro mod.FT1) en paralelo a las cargas inductivas.
2. DESCRIPCION GENERAL

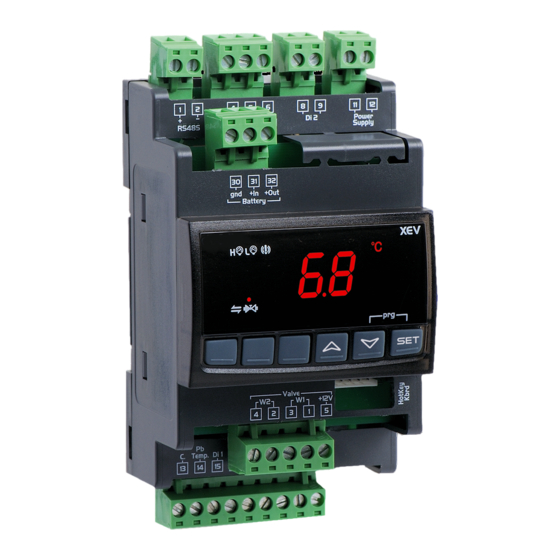

El XEV22D es un módulo capaz de controlar un amplio rango de válvulas motorizadas. Este módulo
permite regular el sobrecalentamiento (SH) del fluido que atraviesa la unidad refrigerante para
optimizar las prestaciones y el funcionamiento independientemente de las situaciones de carga y
climáticas. Los módulos XEV22D cuentan con dos entradas de sonda, una para transductores de
presión de tipo 4÷20mA o 0÷5V y la otra para sondas de tipo Pt1000 o NTC. Una conexión LAN
específica permite transmitir el valor de presión detectado por un transductor, incluso a los otros
equipos XEV, solución que permite reducir los costos de las instalaciones en aplicaciones canalizadas.
También cuenta con dos entradas digitales. Una en alta tensión y otra por contacto libre para permitir
una modalidad de conexión más versátil. Una de estas entradas debe ser utilizada para habilitar la
regulación del controlador. Gracias a la útil pantalla y al teclado local es posible visualizar todos los
tamaños medidos y cambiar los parámetros del equipo para obtener el máximo de la regulación. Como
complemento de lo suministrado, el equipo cuenta con una conexión serie RS485 que permite la
conexión con los sistemas de monitorización y supervisión DIXELL.
3. CONEXIONES
La regulación del sobrecalentamiento se realiza sólo cuando hay activada una demanda de frío. El
siguiente esquema ilustra como XEV recibe la demanda de frío
Vea el esquema siguiente para realizar las conexiones correspondientes. Con "Primer nivel" se indican
las conexiones al plano de base del contenedor 4 DIN y, naturalmente, con "Segundo nivel", las
conexiones del plano superior que son exclusivamente para las fases del motor pasó a paso y para la
HOT KEY.
1592025920 XEV22D SP release 08
4. CONEXIONES DE VALVULA Y CONFIGURACION
ADVERTENCIAS
1. Para evitar posibles problemas, antes de conectar la válvula configure el controlador
hacienda los cambios correctos en los parámetros. Seleccione el tipo de motor (parámetro
tEU) y verifique si la válvula está presente en la tabla de parámetros tEP que aparece a
continuación.
2. La maxima distancia entre un controlador XEV y la válvula no debe exceeder los 10 m.
Para evitar cualquier problema, use solo cables apantallados con sección mayor o igual a
0.325 mm² (AWG22).
tEP Modelo
Configuración manual
0
1 Alco EX4-EX5-EX6
2 Alco EX7
3 Alco EX8 500
4 Danfoss ETS-25/50
Danfoss ETS-100
5
6 Danfoss ETS-250/400
7 Sporlan SEI 0.5-11
Sporlan SER 1.5-20
8
9 Sporlan SEI 30
10 Sporlan SER(I) G,J,K
11 Sporlan SEI 50
12 Sporlan SEH(I) 100
13 Sporlan SEH(I) 175
Si puede ver su válvula en la tabla, por favor, seleccione la válvula a través del parámetro tEP. De
esta manera, se asegura de una correcta configuración. En lo referente a las conexiones, preste
atención a las siguientes tablas para una rápida guía de referencia sobre la conexión de la válvula. De
cualquier modo, la única referencia válida es el manual técnico del fabricante:
VALVULAS CON 4 CABLES (BIPOLARES)
Número en el
esquema
4
2
3
1
VALVULAS CON 5-6 CABLES (UNIPOLARES)
Número en el
esquema
4
2
3
1
5 – Común
DESPUES DE HABER REALIZADO TODAS LAS CONEXIONES Y LA CONFIGURACIÓN,
RESETEE EL EQUIPO PARA ASEGURARSE DE LA COLOCACIÓN CORRECTA DE LA VALVULA.
5. LIMITES DE FUNCIONAMIENTO
El XEV22D es capaz de controlar una amplia gama de válvulas motorizadas; en la siguiente tabla se
indican los valores máximos de corriente que nuestro servomotor puede suministrar a la válvula sin
dañarse. El transformador DIXELL que se utiliza para alimentar el módulo es el TF20D.
NOTA: la potencia absorbida por la válvula puede no tener ninguna relación con la potencia frigorífica
que puede gestionar la válvula. Antes de utilizar el controlador, lea atentamente el manual técnico
de la válvula suministrado por el fabricante y verifique que la máxima potencia absorbida sea
menor que la máxima suministrable por el controlador.
VALVULAS BIPOLARES
(4 cables)
VALVULAS UNIPOLARES
(5-6 cables)
XEV22D
LSt uSt CPP CHd
(pasos*10) (pasos*10) (mA*10) (mA*10)
Par Par Par
5 75 50
10 160 75
10 260 80
7 262 10
10 353 10
11 381 10
0 159 16
0 159 12
0 319 16
0 250 12
0 638 16
0 638 16
0 638 16
SPORLAN DANFOSS
ALCO EX
SEI-SEH
AZUL BLANCO NEGRO
MARRON NEGRO BLANCO
NEGRO ROJO
BLANCO VERDE
SPORLAN SAGINOMIYA
NARANJA NARANJA
ROJO ROJO
AMARILLO AMARILLO
NEGRO NEGRO
GRIS GRIS
Máxima corriente 0.9A
Máxima corriente 0.33A
Sr
(pasos/s)
Par Par
10 500
25 500
50 500
10 300
10 300
10 300
5 200
5 200
5 200
5 200
5 200
5 200
5 200
ETS
ROJO
VERDE
1/4
