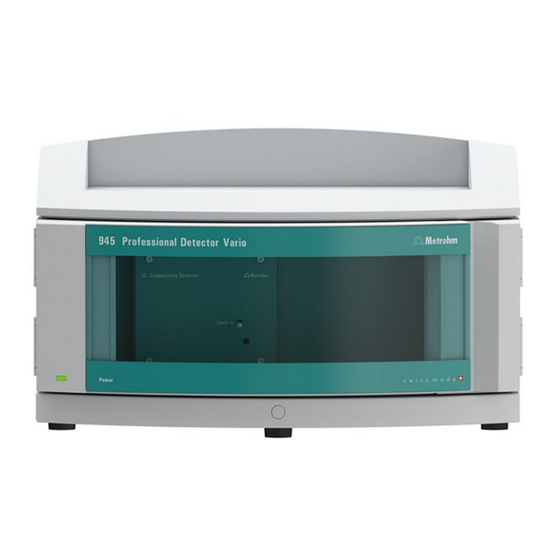

945 Professional Detector Vario
945 Professional Detector Vario – Conductometry
Manual
8.945.8001ES / 2020-03-13

Publicidad

Tabla de contenido
loading

Manuales relacionados para Metrohm 945 Professional Detector Vario

Resumen de contenidos para Metrohm 945 Professional Detector Vario

  • Página 1 945 Professional Detector Vario 945 Professional Detector Vario – Conductometry Manual 8.945.8001ES / 2020-03-13...
  • Página 3 Metrohm AG CH-9100 Herisau Suiza Teléfono +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 945 Professional Detector Vario 945 Professional Detector Vario – Conductometry 2.945.0010 Manual 8.945.8001ES / 2020-03-13...
  • Página 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Esta documentación está protegida con derechos de autor. Todos los derechos reservados. Esta documentación se ha elaborado con la mayor precisión. No obstante puede que haya algún error. Le rogamos nos informe de eventuales erro-...

  • Página 5: Tabla De Contenido

    Conexión del aparato a la red ........... 16 4 Operación y mantenimiento Notas generales ..............18 4.1.1 Conservación ................. 18 4.1.2 Mantenimiento por parte del servicio técnico de Metrohm ..18 4.1.3 Operación ................19 4.1.4 Parada ................... 19 Detector de conductividad ..........19 4.2.1...
  • Página 6 Condiciones de referencia ..........22 Detector de conductividad ..........22 Conexión a la red ..............23 Detector de fugas ............... 23 Condiciones ambientales ........... 23 Carcasa ................24 Interfaces ................24 7 Accesorios Índice alfabético ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
  • Página 7 Colocación del soporte de botellas ..........12 Figura 6 Conexión Detector – Columna de separación ........14 Figura 7 Conexión Detector – Supresor ............15 Figura 8 Conexión Detector – MCS ............... 15 ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 9: Introducción

    (normalmente ocupado por un detector de conductividad), también es posible utilizar los sistemas AnCat u otros sistemas de varios canales con el 945 Professional Detector Vario – Conductometry. A través del 945 Professional Detector Vario – Conductometry se pueden manejar los 942 Extension Module Vario, el 891 Professional Analog Out y los 800 Dosino, Remote Box, etc.

  • Página 10: Uso Adecuado

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 1.2 Uso adecuado Uso adecuado El 945 Professional Detector Vario – Conductometry se utiliza como detec- tor de conductividad independiente en un sistema CI. Se utiliza para reali- zar la medida precisa de la conductividad mediante la determinación de cationes y aniones por cromatografía iónica.

  • Página 11: Tensión De Red

    Al aflojar conexiones, herramientas adecuadas se pue- den utilizar. Revisar con regularidad la estanqueidad de las conexiones. Si el aparato se utiliza preponderante en operación sin vigilancia, comprobaciones semanales son indispensables. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 12: Disolventes Y Productos Químicos Combustibles

    1.4.1 Contenido y alcance En esta documentación se describe el 945 Professional Detector Vario – Conductometry, su montaje y su conexión al aparato CI, así como la instalación, la operación y el mantenimiento de cada componente. El manual se completa con las características técnicas, la solución de proble-...

  • Página 13: Convenciones Gráficas

    Este símbolo advierte de un posible peligro biológico. ATENCIÓN Este símbolo advierte de un posible deterioro de los aparatos o de sus componentes. NOTA Este símbolo indica información y consejos adiciona- les. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 14: Visión Conjunta Del Aparato

    Detector de conductividad Indicador de operabilidad. Integrado. Capilar de admisión del detector Acoplamiento Instalado de forma permanente. Para conectar el capilar de escape del detec- tor. Con la indicación Cond. Eluent out. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 15: Parte Posterior

    10 Tomas de conexión MSB Para conectar el cable de alimentación Dos tomas de conexión MSB para conectar (6.2122.0x0). aparatos MSB, con la indicación MSB 1 y MSB 2. (MSB = Metrohm Serial Bus) ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 16: Instalación

    Extension Module debajo del cromatógrafo iónico, debe quitar la bandeja y volver a montarla debajo del aparato inferior. 3.1.2.1 Extracción/colocación de la bandeja Retire la bandeja para montar otro aparato debajo del aparato CI. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
  • Página 17 Retirar la bandeja 1 Incline lateralmente el aparato y deposítelo plano. 2 Desatornille los cuatro tornillos cilíndricos con la llave hexagonal de 3 mm. Retire los tornillos cilíndricos junto con sus arandelas. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
  • Página 18 3 Vuelva a inclinar el aparato y colóquelo sobre la bandeja. Ahora puede apilar más aparatos en el orden que desee. Coloque el soporte de botellas (6.2061.100) en la parte superior de la pila (véase "Colocación del soporte de botellas", página 11). ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 19: Extracción/Colocación Del Soporte De Botellas

    3 Quite el soporte de botellas. Ahora puede apilar más aparatos en el orden que desee. Coloque el soporte de botellas (6.2061.100) en la parte superior de la pila. Colocación del soporte de botellas Requisito previo ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 20: Restauración De Las Conexiones Desconectadas

    4 Vuelva a montar los tubos de desagüe (véase el manual del aparato CI). Es posible que se deba cortar y montar una sección mayor del tubo de silicona (6.1816.020) (véase también el manual del aparato CI). ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 21: Detector De Conductividad

    14). En los aparatos con supresión secuencial en el MCS (véase "Conexión ￭ del capilar de admisión del detector al MCS", página 15). ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 22: Conexión Del Capilar De Admisión Del Detector A La Columna De Separación

    Una entre sí el capilar de admisión del detector (7-1) y el capilar ￭ con la indicación out del supresor (7-2) con un acoplamiento (6.2744.040) (7-3) y dos tornillos de presión PEEK cortos (6.2744.070) (7-4). ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 23: Conexión Del Capilar De Admisión Del Detector Al Mcs

    ￭ presión PEEK largo (6.2744.090) (8-2) a la salida del MCS (8-3). Figura 8 Conexión Detector – MCS Capilar de admisión del detector Tornillo de presión PEEK largo (6.2744.090) Salida del MCS ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 24: Conexión Del Aparato Al Ordenador

    Metrohm. Conexión del cable de alimentación Accesorio Cable de alimentación con las siguientes especificaciones: Longitud: máx. 2 m ￭ Número de conductores: 3, con toma de tierra ￭ ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
  • Página 25 No utilice cables de alimentación no permitidos. 1 Enchufe del cable de alimentación Enchufe el cable de alimentación a la toma de conexión a la red ￭ del aparato. Conecte el cable de alimentación a la red. ￭ ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 26: Operación Y Mantenimiento

    Solo así es posible evi- tar graves daños en el sistema electrónico del aparato. Si se producen este tipo de daños se debe informar al servicio técnico de Metrohm. Los derrames de productos químicos y disolventes se deben eliminar de inmediato.

  • Página 27: Operación

    Si el detector de conductividad sigue obstruido tras liberar los extremos de los capilares, se puede lavar en sentido contrario a la dirección normal del flujo. Proceda del siguiente modo: ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
  • Página 28 2 Conecte el capilar de escape del detector directamente a la salida de la bomba de alta presión. 3 En MagIC Net, ajuste la presión máxima de la bomba de alta presión a 5 MPa. 4 Lave el detector con eluyente. ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 29: Solución De Problemas

    El software no reco- No está conectado. Verifique la conexión del cable del detector. ￭ noce el detector de Apague el aparato y vuélvalo a ponerlo en ￭ conductividad marcha (transcurridos 15 segundos). ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 30: Características Técnicas

    Regulable en la gama entre: 13,0…21,0 /cm ￭ Electrodos Electrodos anulares de acero inoxidable Materiales en PCTFE químicamente inerte contacto con el eluyente Presión máxima 5,0 MPa (50 bar) de servicio ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 31: Conexión A La Red

    Detector de fugas Tipo Electrónico, no precisa calibración Condiciones ambientales Operación Temperatura +5…+45 °C ambiente Humedad del 20…80% de humedad relativa del aire aire Almacenamiento Temperatura –20…+70 °C ambiente Transporte Temperatura –40…+70 °C ambiente ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 32: Carcasa

    2 DSUB de 15 polos Highdensity (hembra) Reconocimiento 1 en la parte anterior del aparato de célula Detector de fugas 1 enchufe jack Conexiones adi- 1 DSUB de 15 polos (hembra) ￭ cionales ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...

  • Página 33: Accesorios

    Internet. Podrá encontrar esta información con ayuda del número del artículo y descargarla: Descarga de la lista de accesorios 1 En el navegador de Internet teclee https://www.metrohm.com/. 2 Introduzca el número de artículo (p. ej., 2.945.0010) en el campo de búsqueda.

  • Página 34: Índice Alfabético

    Red ......16, 23 Conexión a la red ..16, 17, 23 Lavado Conexión PC ......16 USB .......... 24 Detector ......19 Consumo de potencia ....23 MSB ......... 24 Detector Interface ......24 ￭￭￭￭￭￭￭￭ 2.945.0010 945 Professional Detector Vario – Conductometry...
