Puesta en servicio

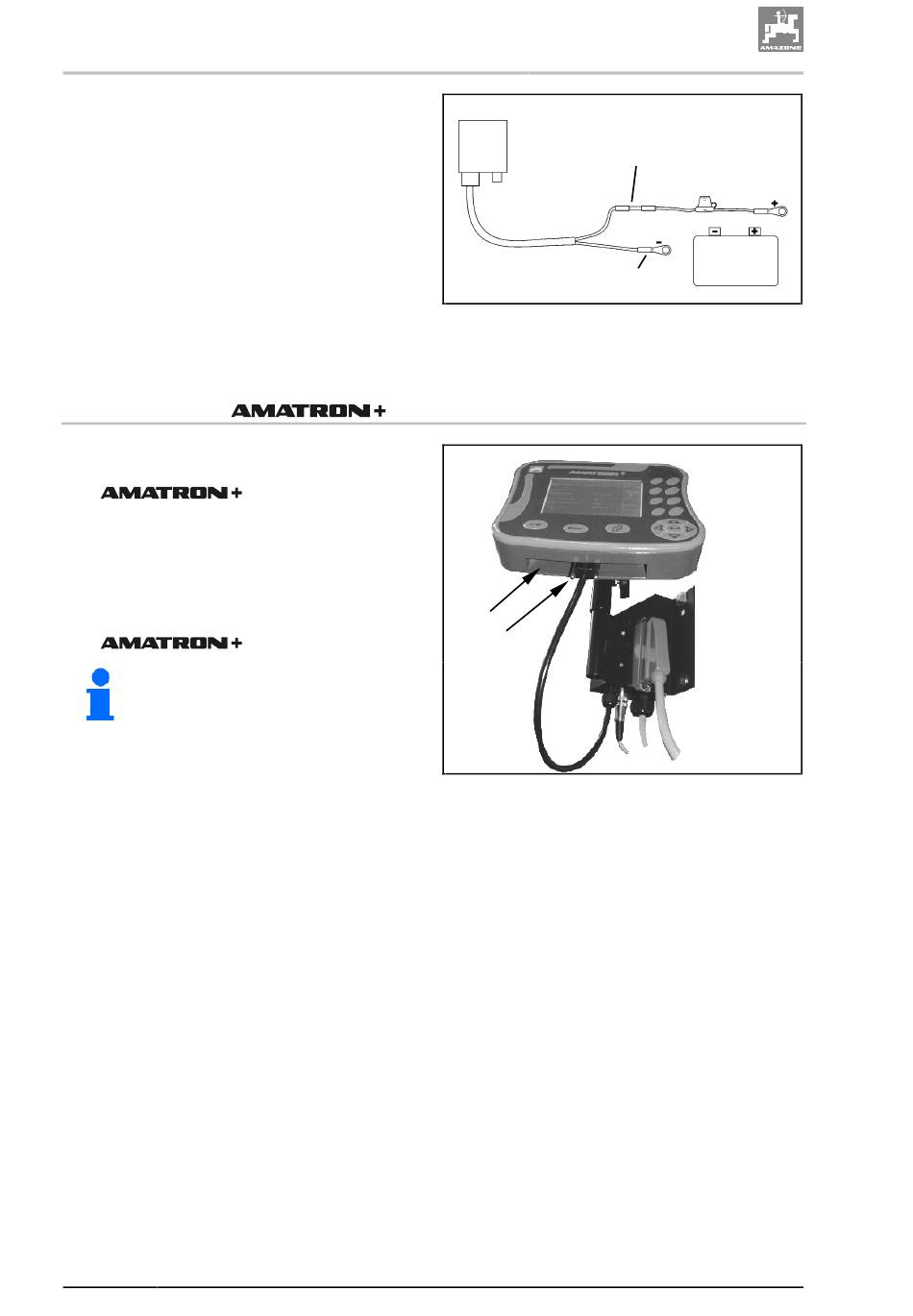

5. Introduzca el conductor azul (masa) en un
terminal circular suelto (Fig. 173/1).
6. Aplastar el terminal con tenazas.
7. Introduzca el conductor marrón (+ 12 Volt)
en el extremo libre del conectador (Fig.
173/2).
8. Aplastar el conectador con tenazas.
9. Contraer el conectador (Fig. 173/2) con una
fuente de calor (encendedor o corriente de
aire caliente) hasta que salga el
pegamento.
10. Conecte el cable de conexión de batería a
la batería del remolcador:
•
Conductor marrón a +
•
Conductor azul a -
6.1.3.3
Conectar el
1. Conecte el cable de conexión (Fig. 174/1)
del ordenador de la máquina con el
2. Conecte el cable de señales (Fig. 174/2) de
la caja de señales del remolcador o del
sensor X al equipamiento básico del
remolcador.
3. Introduzca la clavija del cable de conexión
(Fig. 174/3) en la hembrilla central de 9
polos Sub-D (Fig. 174/4) en el
El interfaz serie (Fig. 174/5) permite
la conexión de un terminal GPS.
¡Indicación!
156
con el ordenador de máquina
.
.
Fig. 173
5
4
3
Fig. 174
2
1
1
2
VAÃ
SB 238.2 (E) 07.04
