16. Quite el perno (A) que sujeta el brazo del mando de la
cuchilla (B) al eje de salida de la caja de mando de cuchillas.
17. Quite el brazo del mando de la cuchilla (B) del eje de salida
de la caja de mando de cuchillas.
18. Quite los cuatro pernos de montaje (C) y (D) de la caja de
mando de cuchillas.
NOTA:
Si las cuñas se colocan en los pernos (C) entre la caja de
mando de cuchillas y la carcasa, marque la ubicación de las
cuñas para una reinstalación posterior.
NOTA:
NO quite el perno (E); tiene ajuste de fábrica para
posicionar correctamente la caja de mando de cuchillas en
la posición de avance-retroceso correcta.
PRECAUCIÓN
La caja del mando de la cuchilla con la polea pesa más de 35 kg
(65 lb) Tenga cuidado al retirarla o instalarla. La lengüeta (L) se
puede utilizar para realizar elevaciones.
19. Retire la caja de mando de la cuchilla de la plataforma y
déjela a un lado.
Extracción de la polea de la caja de mando de la cuchilla
Antes de quitar la polea de la caja de mando de cuchillas, quite la caja de mando de cuchillas de la plataforma. Para
obtener instrucciones, consulte
1. Afloje y quite el perno de apriete de la polea de la caja de
mando de cuchillas (A) y la tuerca (B).
2. Con un extractor de tres garras, quite la polea de la caja de
mando de cuchillas (C).
215410
MANTENIMIENTO Y SERVICIO
Extracción de la caja de mando de la cuchilla, página

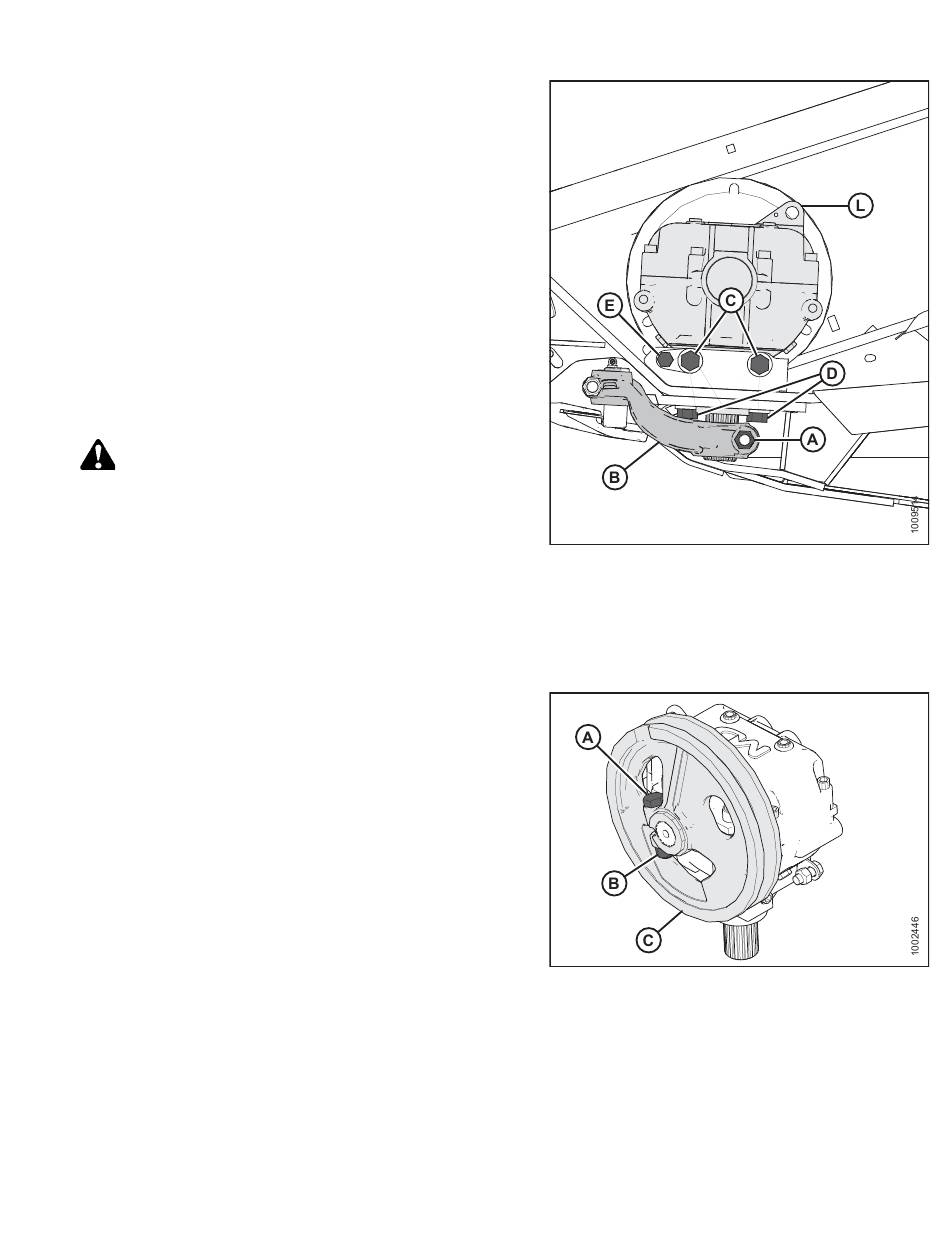

Figura 5.134: Caja de mando de la cuchilla
509.
Figura 5.135: Polea y caja de mando de la cuchilla
511
Revisión B
