21 % de oxígeno. ¡Aviso! • El detector de gases ALTAIR io360 no sustituye el uso de un detector personal de gases. Al trabajar en lugares potencialmente peligrosos, use siempre un detector personal de gases. •...
Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. Este aparato digital de Clase B cumple con la norma canadiense ICES-003. ALTAIR io360...
Cuando las condiciones de uso lo permiten, se debe realizar a diario una prueba de verificación. El dispositivo debe pasar la prueba de verificación si se somete a ella. De lo contrario, habrá que calibrarlo antes de usarlo. ALTAIR io360...
Página 9
No bloquee las aberturas del sensor puesto que pueden producirse lecturas inexactas. No presione la cara de los sensores ya que podrían dañarse y producir lecturas incorrectas. No use aire comprimido para limpiar los agujeros de los sensores, ya que la presión puede estropearlos. ALTAIR io360...
Página 10
Siga todas las instrucciones relacionadas con el uso y manejo de las baterías. Un uso y un manejo inadecuado puede hacer que la batería pierda líquidos o gases tóxicos, explote o dé lugar a incendios. • Use únicamente baterías con el número de parte de MSA 10201430 (modelo Tadiran número TL-5920 y modelo Tadiran SL-2770). •...
Página 11
Atención a las cláusulas de la garantía La garantía que ofrece MSA The Safety Company sobre su producto quedará anulada si el uso o el mantenimiento del mismo no se realizan de manera conforme con las instrucciones proporcionadas en este manual.
Información sobre la responsabilidad MSA declina toda responsabilidad en caso de que el detector o e dispositivo HUB se hayan utilizado de forma inadecuada o no conforme a lo previsto.
Normas de seguridad Descargo de responsabilidad en cuanto a los imanes El detector contiene un imán de neodimio para el montaje. MSA recomienda lo siguiente: Mantenga los imanes alejados de • dispositivos electrónicos • dispositivos de almacenamiento • tarjetas de identificación •...
Safety io, LLC (filial de MSA The Safety Company) ha desarrollado la plataforma de software industrial Grid para que, entre otras cosas, los usuarios de ALTAIR io360 puedan gestionar y monitorear fácilmente y de manera proactiva sus detectores, así como las redes y registros de datos asociados a los mismos.

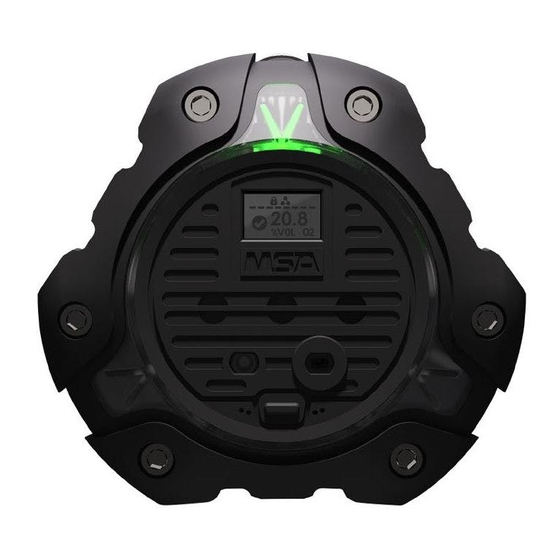

Descripción Detector El detector de gas ALTAIR io360 se denominará “el detector” a lo largo del manual. El detector es un monitor de área adecuado para uso en interiores o exteriores, para monitorear gases tóxicos y combustibles, y los niveles de oxígeno en un lugar de trabajo.
Punto de enganche para colgar el detector. Imán Permite instalar el detector de forma magnética. Baterías Alimentan el detector. Lector de Lee el chip RFID en la tapa de calibración que da inicio a la verificación o a la calibración. etiquetas RFID ALTAIR io360...
Descripción MSA HUB El MSA HUB se denominará “HUB” a lo largo del manual. El HUB es un portal industrial que permite la conectividad en malla con los detectores de gases ATAIR io360. Actúa como puerta de entrada al Safety io Grid y/o a dispositivos móviles de monitoreo y gestión.
Android cuando se conecta de forma segura al HUB a través de Bluetooth. El acceso remoto se concede a los suscriptores de Safety io Grid que han conectado su MSA HUB a Internet mediante conectividad Wi-Fi y/o Ethernet. La supervisión remota de Safety io Grid puede realizarse desde un equipo en el que puedan usarse Fleet Manager y Live Monitoring, además de poder utilizar la aplicación de forma...
Los términos “desplegar” o “despliegue” se referirán al proceso de colocación de los detectores de gas ALTAIR io360 y de los dispositivos MSA HUB en el lugar de trabajo, entrando en un estado operativo y para comenzar a monitorear un área.
Si las baterías se han extraído o se ha insertado la lengüeta aislante durante un período prolongado, dele tiempo suficiente al sensor para calentarse antes del uso. El detector puede ponerse en estado de alarma por unos instantes durante el calentamiento de los sensores. ALTAIR io360...
• Si no se utiliza la conexión Ethernet, se debe sellar con el tapón suministrado por MSA. Los niveles de protección IP no garantizan que el equipo detecte el gas durante y tras la exposición a las condiciones de contaminación.
Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. 3.5.1 Requisitos de energía Requisitos de potencia 100 - 240 VCA, 47 - 63 Hz de entrada: (Hay disponibles varios tipos de patas para las distintas tomas de CA de cada país) ALTAIR io360...
Retire el panel de la cubierta quitando los cuatro tornillos como se muestra en la imagen. Desenrosque los dos tornillos para quitar la brida de montaje, con un destornillador Phillips #2. Haga pasar el conector Ethernet por el agujero. ALTAIR io360...
(11) Apriete los tornillos a 13 in-lb +/- 1 in-lb (1.5 Nm +/- 0.1 Nm). (12) Cierre la tapa de la carcasa. El HUB ha quedado ensamblado. 3.5.3 Wifi El MSA HUB MSA es compatible únicamente con las redes personales WPA2. ALTAIR io360...
Configuración de hardware 3.5.4 Descripción de los leds del HUB Fig. 7 Leds del MSA HUB Patrón Nombre Estado Descripción Alimentación Encendido/apagado Encendido - HUB encendido. Configuración Encendido/apagado Encendido - Dispositivo móvil conectado al HUB mediante Bluetooth. Conexión de red Parpadeo El HUB está...
La aplicación confirmará la conectividad con el HUB con una marca de verificación verde. La aplicación le pedirá que conecte su HUB a Internet si está utilizando Safety io Grid. Si está usando el Grid, la aplicación lo guiará durante el proceso de registro del HUB en su cuenta. ALTAIR io360...
Una vez establecida la conexión, el ícono de conectividad de red aparecerá en la pantalla del detector y el led del detector parpadeará con luz verde. Siga las instrucciones de la aplicación para salir del flujo de trabajo. Repita estos pasos hasta que se agreguen todos los detectores deseados a la red. ALTAIR io360...
A-Z. El usuario puede cambiar los nombres del detector y del HUB a través de la aplicación. 4.6.2 Seguridad El usuario puede crear y requerir un código de seguridad para una red. MSA recomienda adoptar un código de seguridad para evitar modificar la configuración de la red, proteger la configuración y evitar la descarga de registros.
Los valores predeterminados de fábrica para las alarmas se establecen de tal manera que estas no sean de bloqueo. El comportamiento de bloqueo de una alarma se puede configurar para cada tipo de alarma en la aplicación. ALTAIR io360...
Los leds del detector conectado se iluminan con luz verde. Fig. 9 Vista general de la conexión de red Antes de desplegar los detectores en el lugar de trabajo, asegúrese de que la red esté conectada y de que los detectores estén configurados. ALTAIR io360...
HUB. Acérquese al HUB hasta que el led parpadee con luz verde indicando que la conexión se ha establecido, o coloque otro detector de la misma red en el medio para facilitar un salto. Un salto se define como una comunicación al HUB mediante el uso de un detector cercano como repetidor para alcanzar el HUB. ALTAIR io360...
(incluyendo, entre otras, lluvia, agua pulverizada, ambientes polvorientos o sucios, tormentas de nieve y hielo o temperaturas bajo cero). De no hacerlo, las lecturas de gas podrían resultar erróneas o podría resultar imposible detectar un evento de gas. ALTAIR io360...
Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. Alimentación del HUB Opción 1: Conecte Ethernet (opcional). Conecte la alimentación al conjunto HUB. Conecte la alimentación a la red eléctrica en un lugar no peligroso. ALTAIR io360...
Coloque el detector con el anillo D o el imán. Los métodos de fijación puede ser mosquetones, ganchos en S y/o lazos de cable. Es responsabilidad del usuario elegir un método de fijación adecuado en atmósferas potencialmente explosivas. Fig. 12 Montaje con anillo en D ALTAIR io360...
Compruebe con la aplicación que la cantidad de detectores conectados al HUB coincida con la cantidad de detectores desplegados. • Si corresponde, envíe la orden evacuación a la red y verifique que los detectores respondan con la alarma de evacuación. Verifique que se encienda el led de conexión radio MSA del HUB. ALTAIR io360...
Pulse brevemente el botón. detector pendiente Suéltelo. Reset de fábrica Inicialización Mantenga el botón pulsado unos 12 segundos. Suéltelo. Aceptación de sensor ausente Inicialización Pulse brevemente el botón. Suéltelo. Falla*** Encendido El botón se pulsa durante aproximadamente 30 segundos. ALTAIR io360...
Página 38
Reinicie el detector y reanude el funcionamiento. El restablecimiento de fábrica devolverá el detector a todos los valores predeterminados, todas las conexiones de red al HUB se desconectarán, los registros de datos no se eliminarán. ALTAIR io360...
Conectado a la red Indicadores de intensidad de la conexión Advertencia de batería Alarma de batería Error, no Correcto, sí Reintentar Vida y estado del sensor Sensor por encima del rango Sensor por debajo del rango Sensor bloqueado ALTAIR io360...
Los leds se encienden con luz amarilla Silenciosa en sentido contrario a las agujas del reloj alrededor del detector Descarga del registro de datos Los leds se encienden con luz amarilla Silenciosa en sentido contrario a las agujas del reloj alrededor del detector ALTAIR io360...
Página 41
En la tabla siguiente se enumeran los patrones de los leds según el orden de prioridad. Los patrones en la parte superior tienen mayor prioridad que los de abajo. Patrones de estado normal Alarma alta Alarma baja Evacuación y alarmas compartidas Mantenimiento Latido azul Latido verde Latido violeta ALTAIR io360...
Si el dispositivo no puede calibrar uno o más sensores, en la pantalla aparecerá el aviso “Span Fail” [error de calibración] seguido por el símbolo de alarma y el símbolo del corazón para indicar el final de la vida del sensor. La calibración fallida se muestra como un timbre de alarma sonando. ALTAIR io360...
-60 °C/ -76 °F, el detector detecta los gases, pero los tiempos t90 no son los mejores. Factor de referencia cruzada para gas de Tipo de gas calibración con volumen de metano del 2.5 % Metano Propano Hidrógeno Acetileno Butano ALTAIR io360...
Este efecto no se nota de inmediato, sino que influye lentamente en las lecturas de oxígeno a lo largo de varias horas. 6.5.3 Cambios de temperatura Los sensores tienen una función integrada de compensación de la temperatura. Sin embargo, si la temperatura cambia radicalmente, la lectura del sensor puede cambiar. ALTAIR io360...
Siga las indicaciones de la aplicación para recuperar los datos. Si se usa el Grid, los datos se almacenan directamente en la cuenta del Grid. Si no hay ninguna cuenta configurada, el usuario puede descargar los datos en formato CSV. ALTAIR io360...
Apague el HUB. Desmonte el HUB. a) Si es necesario, desplácese a un área no peligrosa. Abra la carcasa abriendo las juntas de la derecha y desatornille los tornillos de la tapa con un destornillador Torx T20. Encienda el dispositivo. ALTAIR io360...
Página 47
20 libras de peso. Asegúrese de que los conectores y los cables tengan el debido soporte para eliminar las solicitaciones en el HUB. (11) Encienda el HUB siguiendo el procedimiento descrito en la sección “Alimentación del HUB” (5.2.2 “HUB”). ALTAIR io360...
Si el detector se somete a una prueba de verificación diaria, MSA recomienda calibrarlo al menos cada seis meses. MSA recomienda la calibración del detector cada 30 días si la prueba de verificación no se realiza con frecuencia. La frecuencia de la prueba de verificación puede estar estipulada por las normativas nacionales.
2.5 %, puede dar lugar a una reducción más rápida de la vida útil de la batería si hay presentes niveles bajos de gas de fondo. Realización de la prueba de verificación Retire el SunShield. Retire el SensorShield. ALTAIR io360...
Página 50
Presione la tapa de calibración, hasta que quede bien puesta en el detector. a) Si es necesario, conecte el otro extremo del tubo a la tapa de calibración. b) Si es necesario, conecte el otro extremo del tubo al regulador del cilindro. ALTAIR io360...
Página 51
(10) Apague el gas. ¡Aviso! Suspenda el uso del detector si no pasa la prueba de verificación. Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. (11) Quite la tapa de calibración. ALTAIR io360...
La calibración debe llevarse a cabo usando un regulador de flujo con un flujo de gas configurado en 0.25 litros por minuto. En circunstancias normales, MSA recomienda realizar la calibración antes de cada despliegue. Consulte las leyes nacionales pertinentes. Realice la calibración a temperatura ambiente. Deje que los detectores se estabilicen durante por lo menos 30 minutos antes de la calibración.
Página 53
Retire el SensorShield con el detector expuesto al aire limpio. NOTA: Si no está seguro, utilice una botella que contenga aire limpio. Presione el botón en el detector para entrar al modo interactivo. Toque la etiqueta RFID de calibración en la tapa de calibración en el botón. ALTAIR io360...
Página 54
Si es necesario, conecte el otro extremo del tubo a la tapa de calibración. b) Si es necesario, conecte el otro extremo del tubo al regulador del cilindro. El detector mostrará los leds azules y en la pantalla aparecerá el texto “Apply Gas” [aplicar gas]. ALTAIR io360...
Página 55
Timbre de alarma ¡Aviso! Suspenda el uso de un detector que no consiga pasar la calibración. Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. Apague el gas. Quite la tapa de calibración. ALTAIR io360...
Página 56
De no hacerlo, las lecturas de gas podrían resultar erróneas o podría resultar imposible detectar un evento de gas. Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. ALTAIR io360...
La silicona puede desensibilizar el sensor de gas combustible, dando lugar así a lecturas erróneamente bajas. Use únicamente repuestos originales MSA al realizar cualquier procedimiento de mantenimiento en el detector. La sustitución de los componentes puede perjudicar gravemente el rendimiento.
Limpieza de rutina para los accesorios del detector Use un cepillo de cerdas suaves seco para eliminar el polvo o la suciedad que se haya acumulado en el SunShield, el SensorShield, el tapón del sensor y la tapa de calibración. ALTAIR io360...
Utilice únicamente baterías Tadiran, modelo número TL-5920 y modelo SL-2770. Número de parte MSA 10201430. El uso de otras baterías puede presentar un riesgo de incendio o explosión. Al cambiar las baterías de un detector, no mezcle baterías viejas y usadas. Cambie siempre todas las baterías de un detector cuando sea necesario.
Página 60
Si es necesario, inserte delicadamente el destornillador de cabeza plana en las ranuras ilustradas. No supere 1/4" de profundidad. b) No haga palanca donde se adhiere la pantalla. c) Gire el destornillador ligeramente en cada punto de palanca. Saque delicadamente las pilas de las cavidades (3). ALTAIR io360...
Página 61
Apriete los tornillos a un par de 10 in-lb +/- 1 in-lb (1.1 Nm +/- 0.1 Nm). Deseche las pilas usadas con prontitud. Respete las normativas locales en materia de eliminación. No realice el desmontaje y no tire el producto al fuego. ALTAIR io360...
Si es necesario, inserte delicadamente el destornillador de cabeza plana en las ranuras ilustradas. No supere 1/4" de profundidad. b) No haga palanca donde se adhiere la pantalla. c) Gire el destornillador ligeramente en cada punto de palanca. Saque delicadamente las pilas de las cavidades (3). ALTAIR io360...
Página 63
(0.3 Nm +/- 0.1 Nm). (11) Instale baterías nuevas en la cavidad orientadas de tal manera que la batería coincida con la orientación marcada en la cavidad. Consulte la referencia y las advertencias en la sección 8.8 “Baterías”. ALTAIR io360...
Página 64
(14) Elimine la junta conforme a las normativas locales. No reutilice la junta. ¡Aviso! El detector debe pasar la calibración antes de continuar su uso. Hacer caso omiso de esta advertencia puede comportar lesiones graves o incluso la muerte. ALTAIR io360...
Vaya a un área no peligrosa al aire limpio. Asegúrese de que el detector esté encendido. Presione el botón para activar el modo interactivo. Conéctese con la aplicación. Siga las indicaciones de la aplicación para completar la configuración del sensor. ALTAIR io360...
Si se debe cambiar un sensor de gas combustible, controle el estado del detector en la aplicación móvil o en Safety io Grid para determinar cuál es el sensor que hay que cambiar. Apague el detector. Presione el botón durante unos 3 segundos y suéltelo. ALTAIR io360...
Página 67
Retire los tornillos de retención del soporte de la batería. Separe la carcasa frontal del soporte de la batería. Deseche la junta del sensor conforme a las normativas locales. Levante delicadamente el sensor que va a reemplazar y deséchelo. Retire el sensor delicadamente solo con los dedos. ALTAIR io360...
Página 68
(12) Instale baterías nuevas en la cavidad orientadas de tal manera que la batería coincida con la orientación marcada en la cavidad. Consulte la referencia y las advertencias en la sección 8.8 “Baterías”. (13) Monte la carcasa delantera y trasera. Instale los tornillos hasta empezar a percibir resistencia. ALTAIR io360...
Respete todas las precauciones de mantenimiento. La alarma sonora no debe reemplazarse en zonas peligrosas. Apague el detector. Presione el botón durante unos 3 segundos y suéltelo. Retire los tornillos de la carcasa (6) con una llave hexagonal de 5 mm. ALTAIR io360...
Página 70
Alinee los terminales como se muestra a continuación e instale delicadamente la alarma sonora hasta que quede perfectamente apoyada. El terminal positivo se orienta hacia la parte baja del detector. Sustituya la junta del sensor. ALTAIR io360...
Página 71
Verifique en la aplicación que la alarma audible esté configurada en “on” antes de dar inicio a la prueba. Recordatorio: El detector debe pasar la calibración antes de continuar su uso. ALTAIR io360...
Hacer caso omiso de estas advertencias puede comportar lesiones graves o incluso la muerte. 8.16 HUB Las reparaciones y el mantenimiento deben ser llevados a cabo exclusivamente por MSA. Considere actualizar el firmware del instrumento periódicamente. Tenga en cuenta los procedimientos de manipulación de los componentes electrónicos sensibles a las descargas electrostáticas.
(64 °F) y 30 °C (86 °F). El rango de humedad relativa debe ser de entre el 15 y el 90 %, en un entorno sin condensación. Para un almacenamiento prolongado, retire las baterías y guárdelas por separado en un lugar seguro y seco. ALTAIR io360...
Apague el HUB. Si está presente, desconecte y vuelva a instalar el conector Ethernet. Afloje la abrazadera de puesta a tierra y retire el cable de puesta a tierra. Vuelva a fijar la mordaza de puesta a tierra. ALTAIR io360...
Cuando no vaya a usarlo, guarde el HUB en un lugar seguro y seco a una temperatura de entre 18 °C (64 °F) y 30 °C (86 °F). El rango de humedad relativa debe ser de entre el 15 y el 90 %, en un entorno sin condensación. ALTAIR io360...
Utilice la aplicación para determinar a cuál de los sensores corresponde la advertencia. Registre el número de falla y toda la información en la pantalla del detector durante la falla para proporcionar orientación al servicio de atención al cliente de MSA si es necesario. Código Causa...
Datos técnicos 11.2 MSA HUB Dimensiones (Largo x Ancho x 5.2 x 5.6 x 2.7 pulgadas/132 x 142 x 69 mm Profundo) Rango de temperatura De -4 a 140 °F (de -20 a +60 °C) para seguridad intrínseca Almacenamiento: De 64 a 86 °F (de 18 a 30 °C) Humedad De 10 a 90 % HR (sin condensación)
Gases tóxicos % vol. 11.3.1 Parámetros predeterminados del gas de calibración Gas de calibración recomendado, número de parte 10048890 En este manual se incluyen opciones adicionales de gases de calibración. Cal por defecto Unidades 15.0 % Combustible 50.0 % ALTAIR io360...
±10 ppm CO o 20 % de la lectura, el valor que sea mayor (rango de temperatura ampliado) Tiempo de respuesta (rango normal de temperatura) 90 % de la lectura final en máximo 15 segundos Sensibilidad cruzada del sensor Véase la tabla abajo ALTAIR io360...
PANTALLA DEL SENSOR, REPUESTO, io360 10201438 TAPA, CALIBRACIÓN, REPUESTO, io360 10201439 ANILLO EN D, REPUESTO, io360 10203725 ALTAIR io360, KIT DE TAPÓN DEL SENSOR 10205507 13.2 Piezas de repuesto del MSA HUB Número de Descripción parte Antena MSA HUB 868 MHz...
La reparación o modificación del detector sin tener en cuenta los procedimientos descritos en este manual, o llevadas a cabo por personas no autorizadas por MSA, puede dar lugar a problemas de funcionamiento de la unidad. Use únicamente repuestos originales MSA al realizar cualquiera de los procedimientos de mantenimiento descritos en este manual.
Página 85
Información para el pedido ALTAIR io360...
