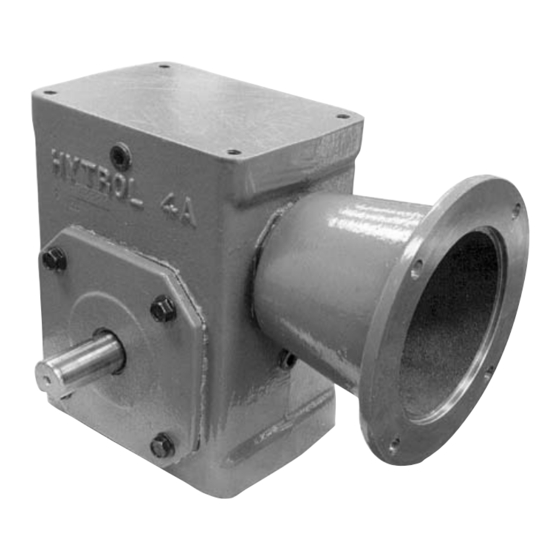

HYTROL 4A Manual De Instalación Y Mantenimiento Con Lista De Refacciones
Ocultar thumbs
Ver también para 4A:
Manuales relacionados para HYTROL 4A
Resumen de contenidos para HYTROL 4A
- Página 1 (217) 352-9330 | Click HERE Find the Hytrol 4A-20-1-LH at our website:...
-
Página 2: Mantenimiento
LAS REFACCIONES RECOMENDADAS SE RESALTAN EN GRIS RECOMMENDED SPARE PARTS HIGHLIGHTED IN GRAY Effective March 2013 Speed Reducers 4A, 4AC, 5A, 5AC (Supercedes September 2012) (Reductores de Velocidad 4A, 4AC, 5A, 5AC) Bulletin #652 Hytrol Conveyor Co., Inc. Jonesboro, Arkansas © COPYRIGHT 2009–HYTROL CONVEYOR CO., INC. - Página 3 1. determine position of reducer after equipment has been installed. (See 4A and 4AC Parts drawing & List......6 5A and 5AC Parts drawing &...
-
Página 4: Tabla De Contenido
. 4a y 4aC . . . . . . . . . . . . . . . . -
Página 5: Determining Gear Ratio
• Determining Right or Left Hand Reducer Cómo determinar el lado del Reductor MODELS 4A & 4AC SPEED REDUCERS FIGURE 4b “C” FACE ADAPTER INPUT SHAFT (ModeloS de RedUCToReS de VeloCidAd 4A & 4AC) (ADAPTADOR A MOTOR “C” FACE) (EJE DE ENTRADA) OUTPUT SHAFT (EJE DE... -
Página 6: Lubricación
APPROX. 3/4” ON 5A/5AC INPUT SHAFT (NIVEL DE ACEITE POR DEBAJO INPUT SHAFT INPUT SHAFT DRAIN OUTPUT SHAFT DEL ORIFICIO EN APROX. 1/2” EN 4A/4AC (EJE DE ENTRADA) (EJE DE ENTRADA) (EJE DE ENTRADA) (DESAGÜE) (EJE DE SALIDA) APROX. 3/4” EN 5A/5AC) FIGURE 5b–LUBRICANT (FIGURA 5b–lUbRiCAnTe) -
Página 7: Importante
• Model 4A and 4AC Parts Drawing & List Dibujo y Lista de Partes del Modelo 4A y 4AC *For models shipped prior to April 2005, please contact factory. *Para modelos embarcados antes de abril de 2005, por favor contáctenos Ref. - Página 8 • Model 5A and 5AC Parts Drawing & List Dibujo y Lista de Partes del Modelo 5A y 5AC *For models shipped prior to April 2005, please contact factory. *Para modelos embarcados antes de abril de 2005, por favor contáctenos 096.1111 Gasket Sealing Paste (Not Shown) Ref.
- Página 9 We know conveyor. ( 8 7 0 ) 9 3 5 . 3 7 0 0 2020 HYTROL STREET W W W . H Y T R O L . C O M JONESBORO, ARKANSAS 72401 ( 8 7 0 ) 9 3 1 . 1 8 7 7...
