Prolongar la distancia de transmisión
Cuando las señales de transmisión entre las comunicaciones RS-485 se debiliten por el
aumento de la distancia, utilice la resistencia terminal para mantener el nivel de intensidad
de las señales. Las tres condiciones siguientes ilustran cómo se deben insertar las
resistencias terminales.

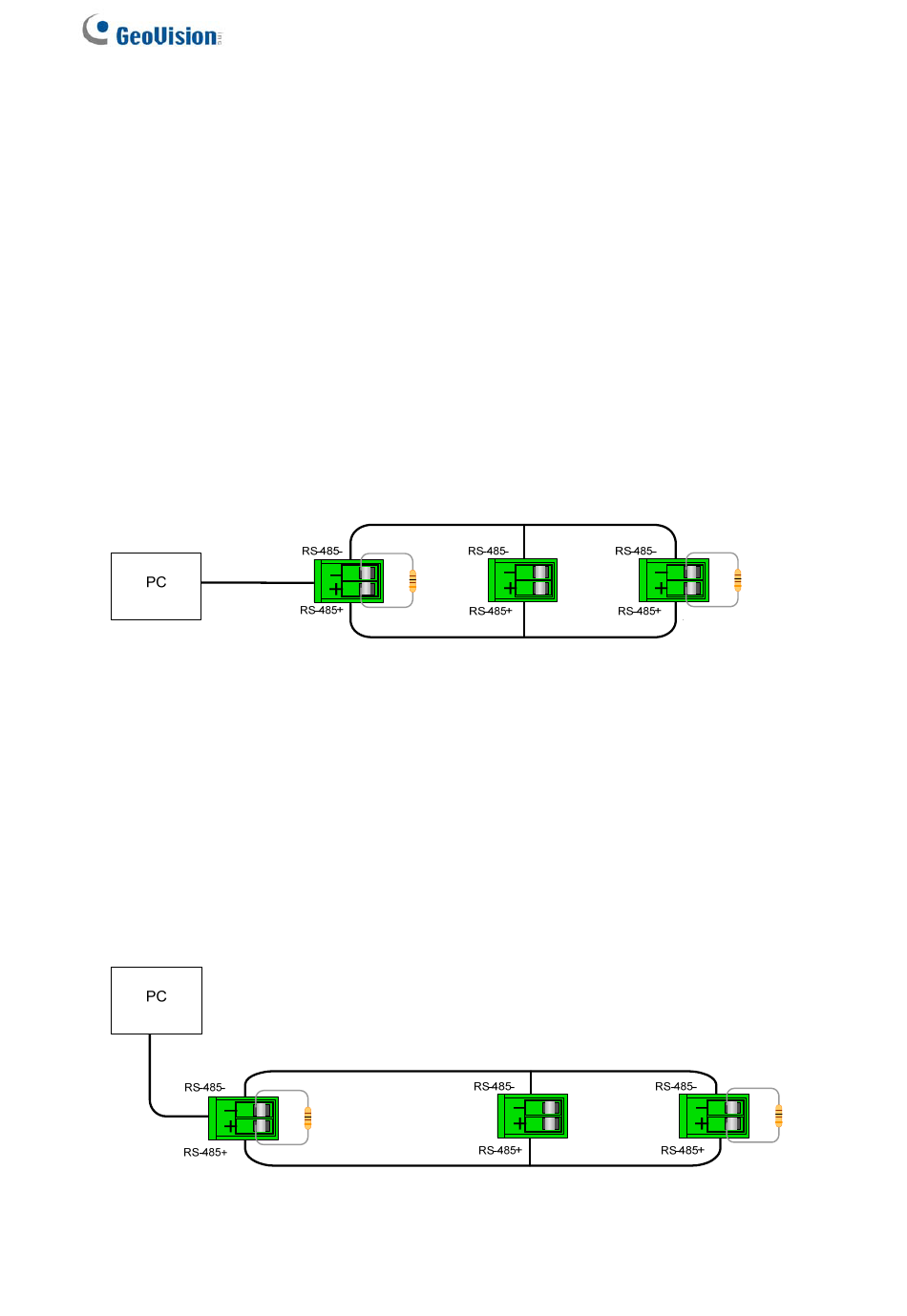

1. Hay varias unidades de módulos de GV-IO 4 conectadas con su PC a través de un
solo cable RS-485.
Cuando conecta un módulo de GV-IO 4 a uno o varios módulos del mismo tipo, inserte
solamente las resistencias terminales en la primera y última unidad conectadas del
módulo de GV-IO 4.
Cable USB
2. Hay varias unidades de módulos de GV-IO 4 conectadas con su PC a través de un
dispositivo de conversión RS-485 / RS-232.
Después de conectar varias unidades de módulos de GV-IO 4 con su PC a través de un
dispositivo de conversión RS-485 / RS-232, como por ejemplo una tarjeta GV-NET/IO y
un GV-Hub, inserte las resistencias terminales en dicho dispositivo y en el último módulo
de GV-IO 4 conectado.
Cable RS-232
Tarjeta de GV-NET/IO /
GV-Hub / GV-COM /
Tarjeta GV-NET
96
Cable RS-485
Resistor terminal
Cable RS-485
GV-IO
Módulo 4
Módulo
(el primero)
Figura 2-48
Cable RS-485
Resistor terminal
Cable RS-485
Figura 2-49
GV-IO Módulo
4
(el último)
Módulo GV-IO 4
Resistor terminal
GV-IO
4
Resistor terminal
Módulo GV-IO 4
(el último)
