2.5 Módulo GV-Hub
GV-Hub agrega cuatro puertos serie RS-232/RS-485 a través del puerto USB de su PC.
La solución USB con la funcionalidad Conectar y listo (Plug-N-Play) para extender el
puerto serie es ideal para instrumentación móvil y aplicaciones POS.
Contenido del paquete
1. GV-Hub x 1
2. Cable USB A a B x 1
(1,2 metros / 3,93 pies)
Información general
LEDs
RXD
TXD
USB
RS-232-A
Nota: Hay cuatro grupos de puertos RS-232 / 485 (A-D). En un solo grupo, puede
elegir solamente el puerto RS-232 ó RS-485 para realizar la conexión.
RS-485-C G
RS-485-C +
RS-232-C
RS-485-C -
GeoVision GV-HUB
RS-485-A G
RS-485-A +
RS-485-A -

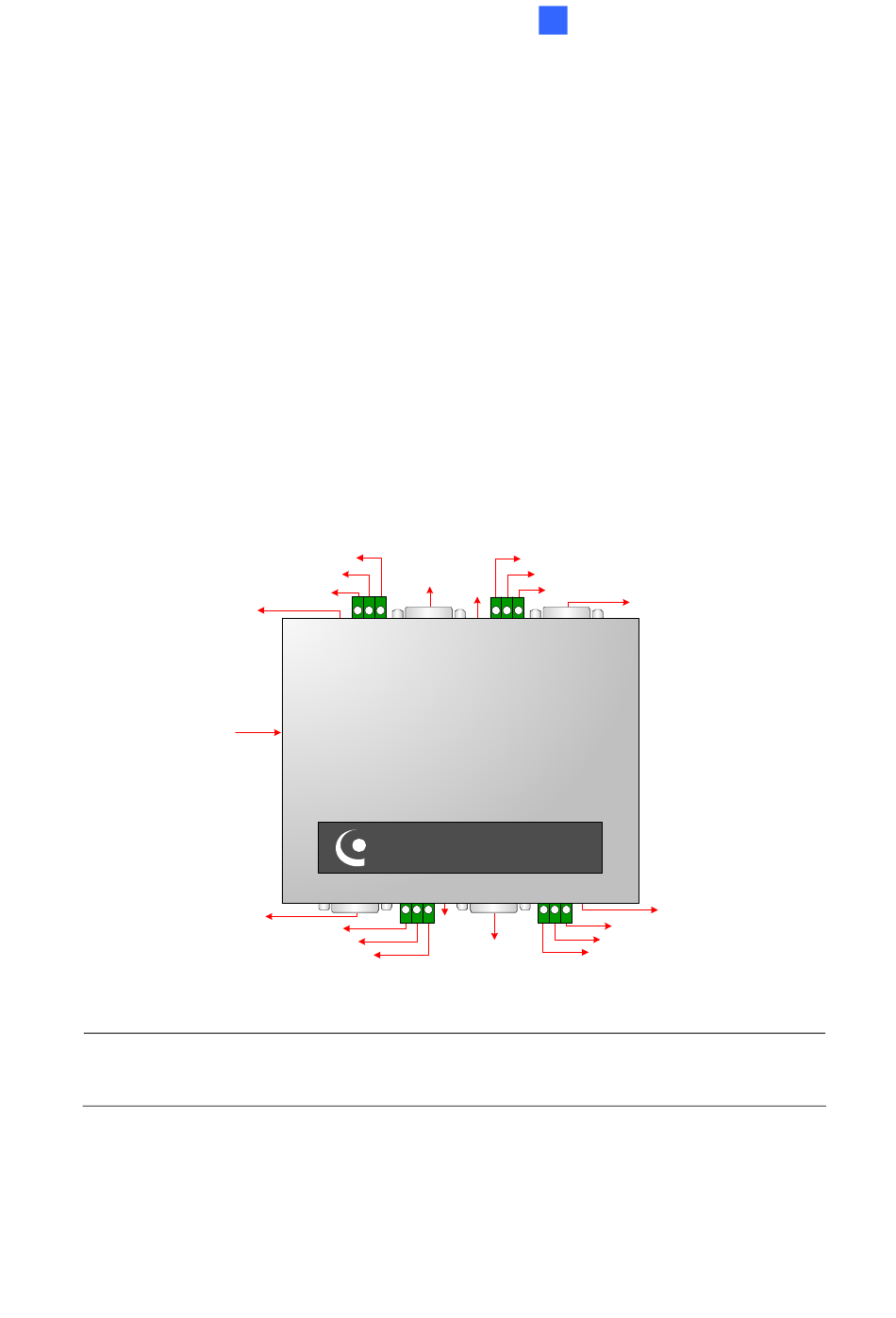

Figura 2-20 GV-Hub
Accesorios de hardware
2
3. Cable RS-232 DB9 x 4
(1,8 metros / 5,90 pies)
4. CD de instalación x 1
5. Guía de instalación x 1
LEDs RS-485-D -
RXD RS-485-D +
TXD
RS-485-D G
LEDs
RXD
RS-485-B +
RS-232-B
TXD
RS-485-B G
RS-232-D
LEDs
RXD
TXD
RS-485-B -
