2.22.6 Monitor de entrada y salida
En el menú de la izquierda, haga clic en In/Out Monitor (Monitor de entrada y salida).
Aparecerá esta página.
Input Status (Estado de entrada): indica el estado actual de las 16 entradas: On
(Activada) (desencadenada) u OFF (DESACTIVADA) (no hay entrada).
Output Status (Estado de la salida): indica el estado actual de las 16 salidas: ON
(ACTIVADA) (desencadenada) u OFF (DESACTIVADA) (no hay salida). Haga clic en
el botón ALL ON (ACTIVAR TODO) para forzar la activación de las 16 salidas. Haga
clic en ALL OFF (DESACTIVAR TODO) para desactivar las 16 salidas. Seleccione
las salidas individuales para ON (ACTIVARLAS) para obligar a que la salida se active,
o para OFF (DESACTIVARLAS).
Haga clic en el botón Submit (Enviar) para guardar los cambios o en Cancel (Cancelar)
para devolver los cambios a su estado anterior.
112

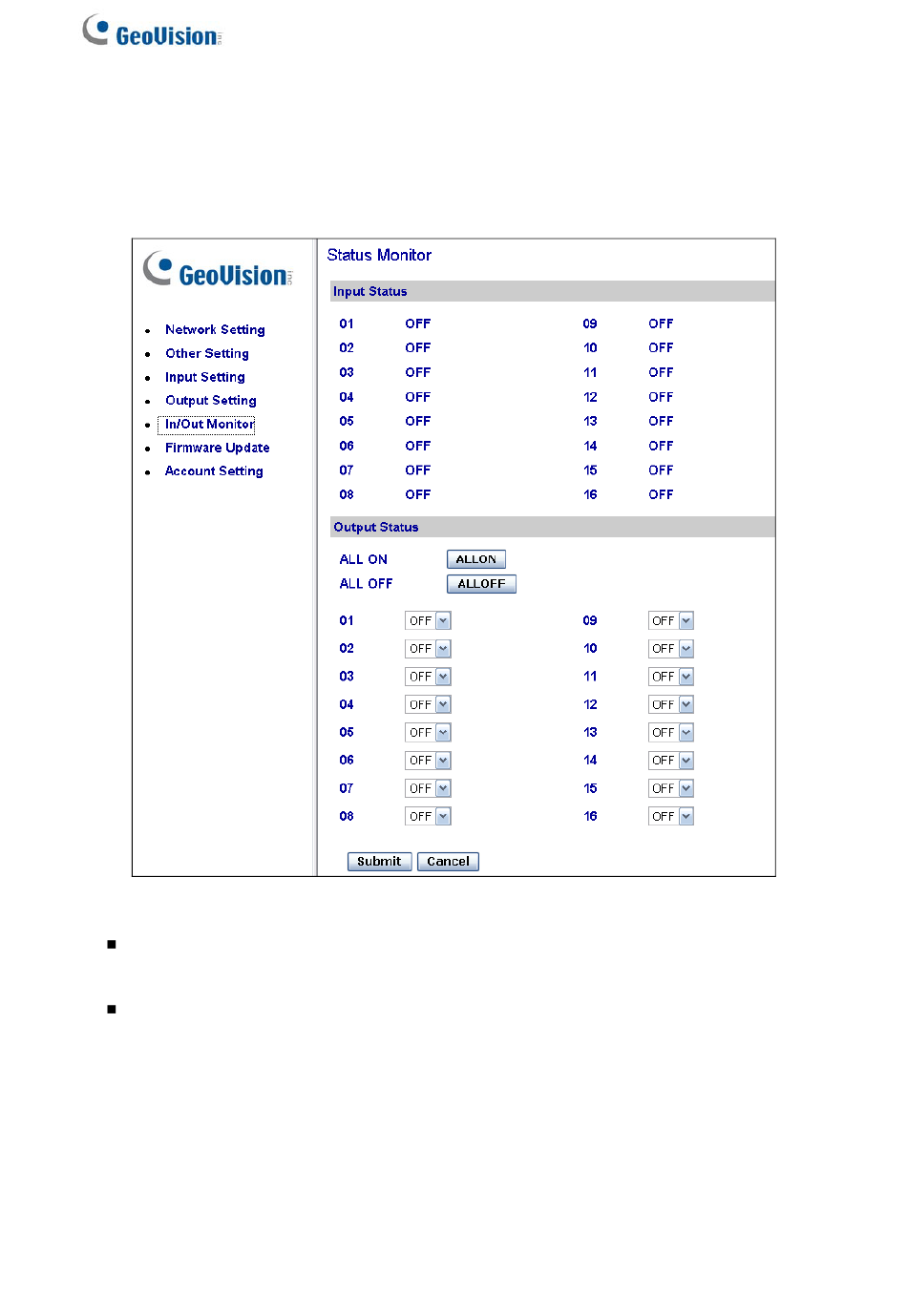

Figura 2-61
