3. Hay varias unidades de módulos de GV-IO 8 conectadas con su PC a través de
cables RS-485 independientes.

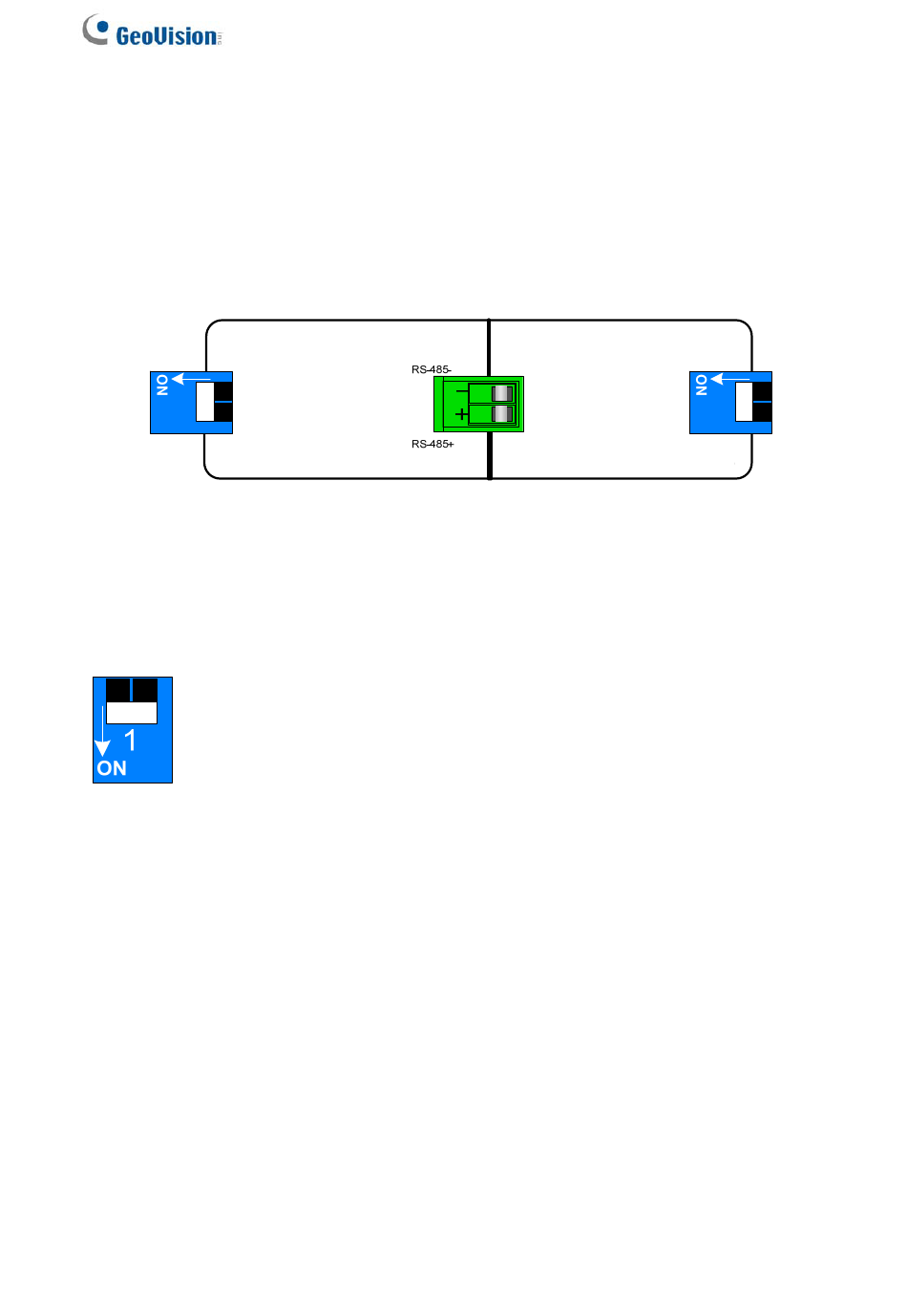

Después de conectar varias unidades de módulos de GV-IO 8 con su PC a través de
cables RS-485 independientes, active los conmutadores de resistencia terminal de la
unidad conectada del módulo de GV-IO 8 en el extremo de cada cable.
Módulo GV-IO 8
(el último del cable 1)
Conmutador de resistencia terminal
Para activar el conmutador de resistencia terminal, empuje el
conmutador hacia abajo.
90
Cable 1 RS-485
Tarjeta de GV-NET/IO /
GV-Hub / GV-COM /
Tarjeta GV-NET
Figura 2-43
Cable 2 RS-485
Módulo de E/S 8
(el último del cable 2)
