Conectar una tarjeta combinada GV A (Tipo DVI)

Conecte los cables de vídeo y audio DVI a la tarjeta combinada GV A.
Conecte la fuente de alimentación interna de su PC en la tarjeta combinada GV A.
Si es necesario, conecte el cable de salida de TV DVI al monitor de TV.
2
1-16 DVI Video Cable
1-16 DVI Audio Cable
3
Nota: La tarjeta solamente funciona cuando se conecta a la fuente de alimentación
del equipo con el cable de alimentación interno de tipo Y suministrado.
14
DVI TV Out
2
TV Monitor
Monitor de TV
Cable

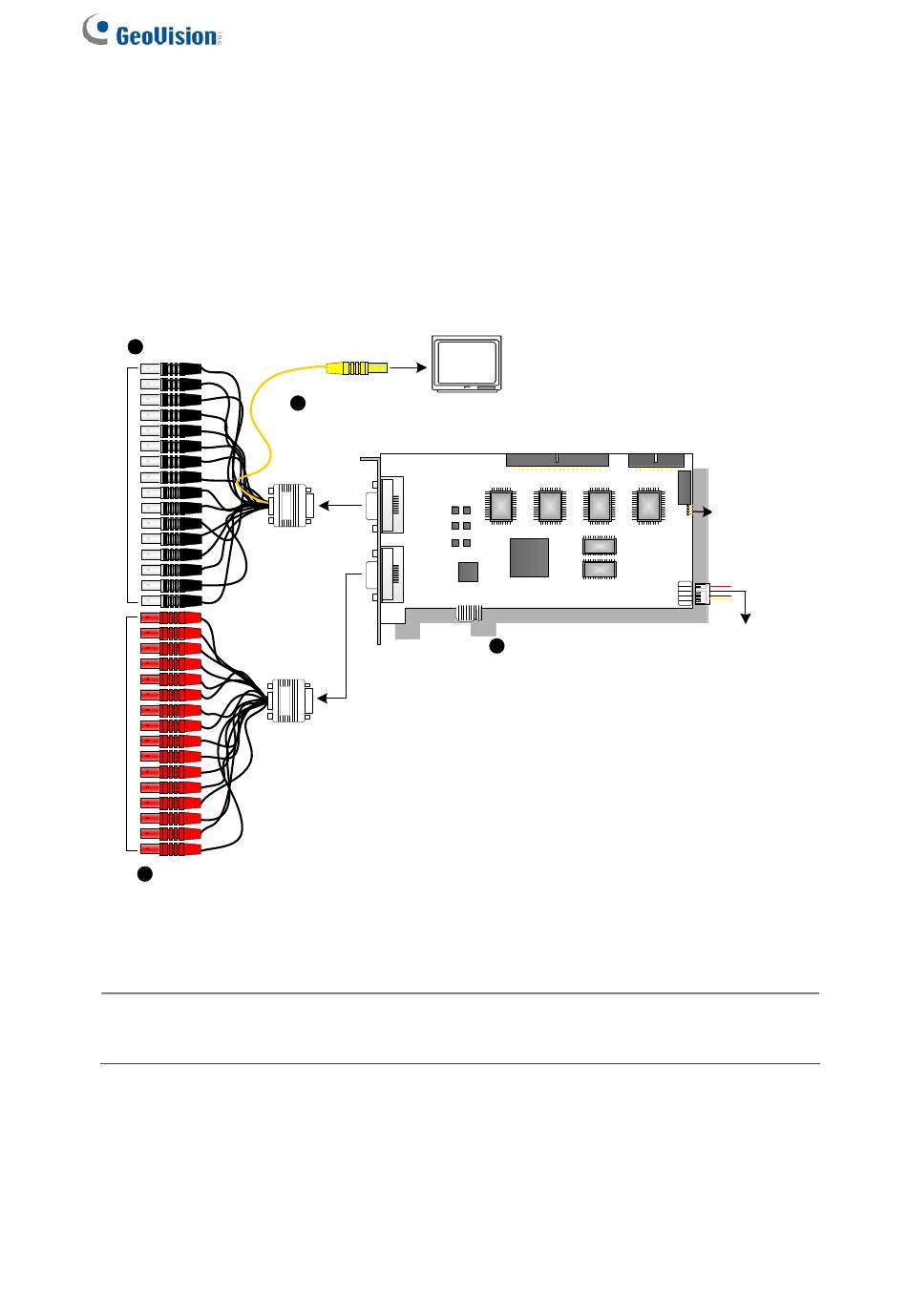

Figura 1-7
1
GV-Combo A Card
Cable de
Hardware
acoplamiento
Watchdog
de control de
Jump Wire
vigilancia
Cable de
Internal
Power Y
alimentación
Cable
interno de tipo Y
