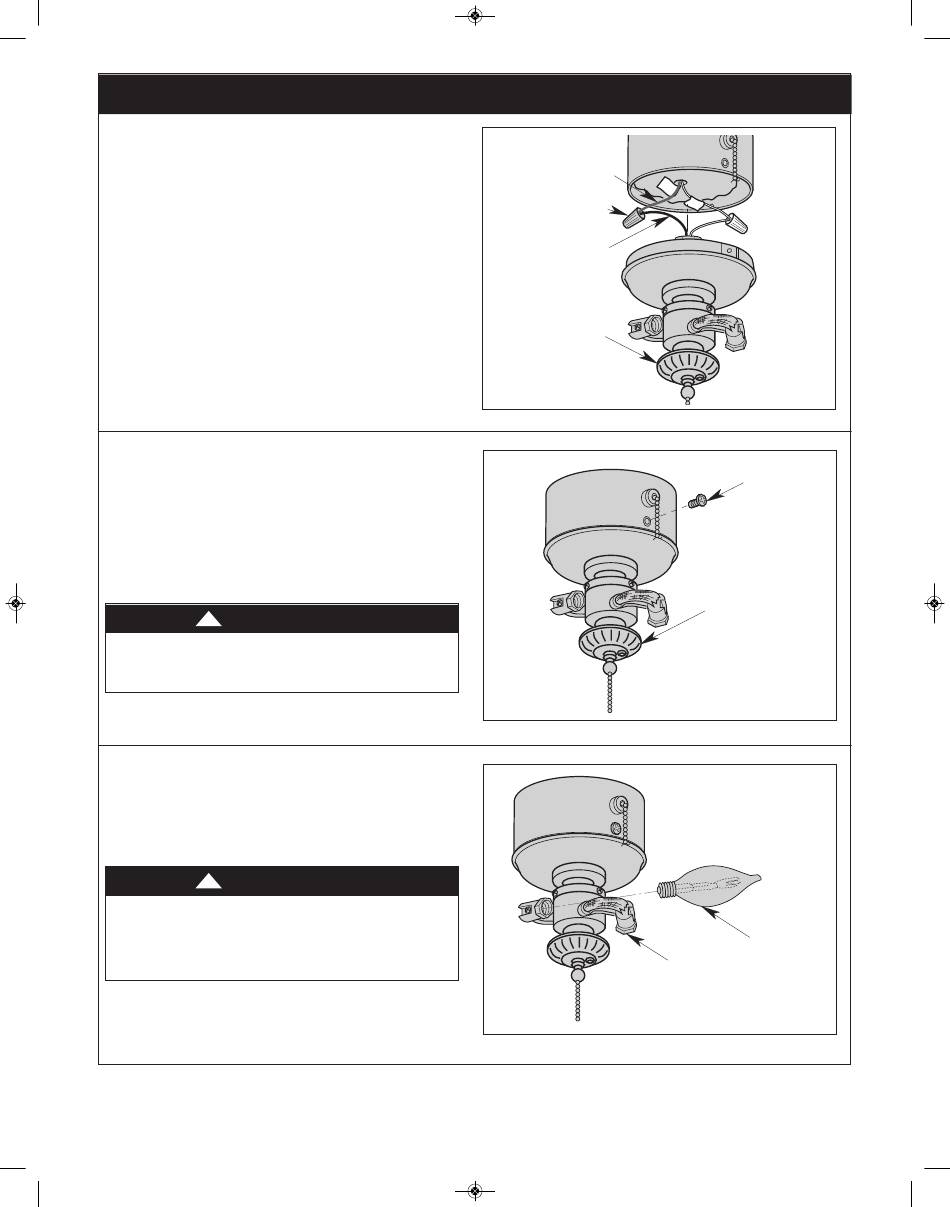

12. Instalación del accesorio de iluminación acoplable y el vidrio (
12.7
Conecte el cable azul procedente del ventilador de techo al cable
negro del accesorio de iluminación acoplable. Use el conector de
cables (retirado previamente) para hacer la conexión (Figura 27).
12.8
Introduzca completamente todos los cables y empalmes en la
carcasa del interruptor.
Sujete la cubierta de la carcasa del interruptor con el accesorio
de iluminación acoplable (ensamblaje del kit de iluminación) a la
carcasa del interruptor utilizando los tres tornillos que retiró
previamente (Figura 28).
!
Para evitar incendios o descargas eléctricas, tenga cuidado de
no aplastar los cables entre el ensamblaje de la carcasa del
interruptor y la cubierta.
12.9
Instale tres bombillas con base de candelabro de 60 W (máximo)
(suministradas) en los portalámparas del accesorio de
iluminación acoplable (Figura 29).
!
Si se instalan bombillas con exceso de vatiaje en el ventilador,
el resultado será que las bombillas se apagarán
automáticamente. Utilice únicamente bombillas con base de
candelabro de 60 W como máximo. Desconecte la electricidad
antes de reemplazar las bombillas.
