Si el serpentín refrigerante estuviera preconectado a un regulador de caudal, la conexión debería
prolongarse adecuadamente. En tal caso, el agua de refrigeración se admitirá a través del regulador
de caudal. Debe observarse también el manual de instrucciones de funcionamiento del regulador de
caudal.

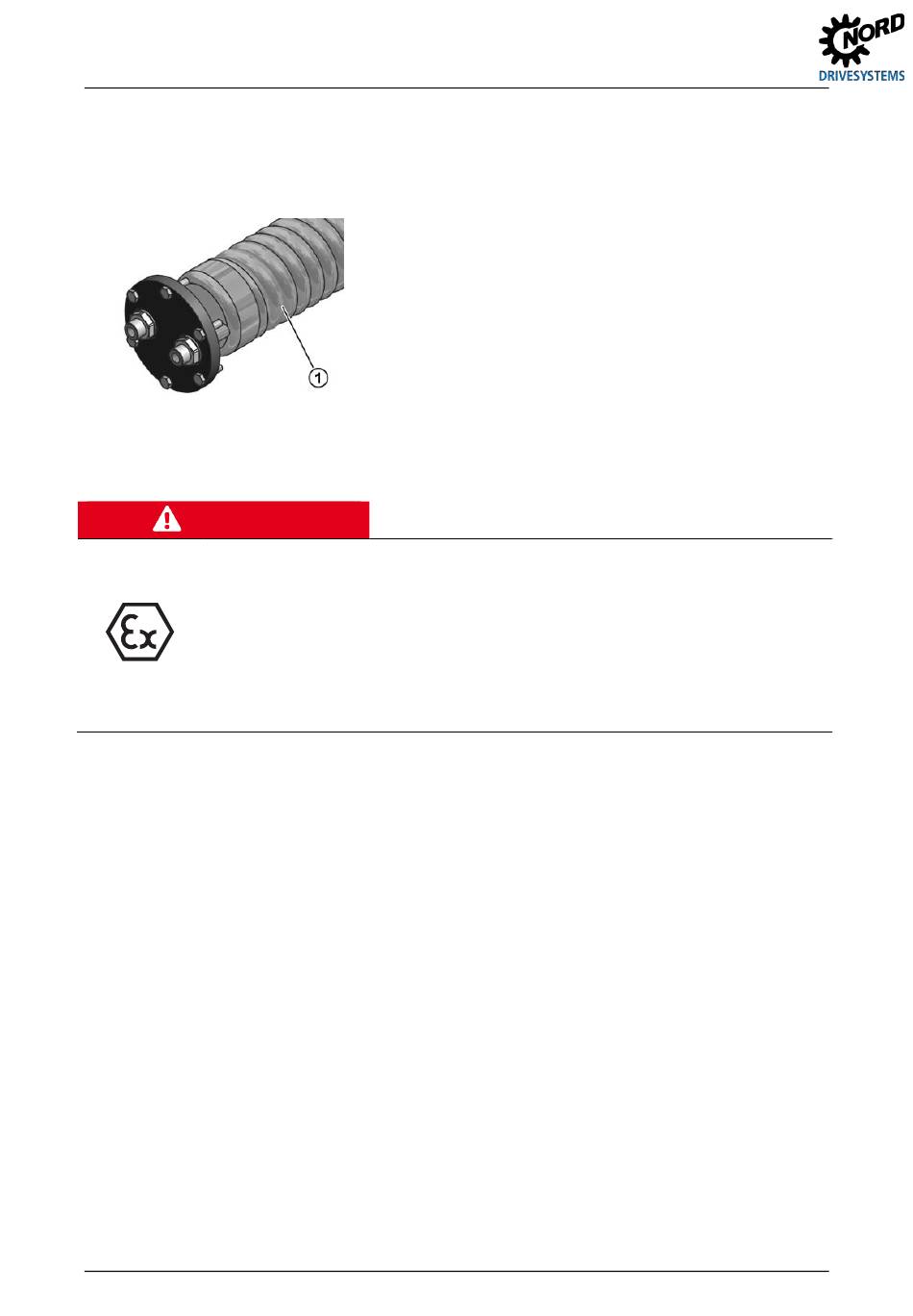

Figura 17: Tapa de refrigeración con el serpentín interno (ilustración esquemática)
Pos : 155 /Anleitungen/Getri ebe/3. M ontage, Lagerung, Vorbereitung, Aufs tell ung/Kühl anl agen/Externe Kühlanlag e_01_(M ontage) [B1050, B2050] @ 3\m od_1369224708230_2870.docx @ 70870 @ 2 @ 1
3.17 Sistema de refrigeración externo (opción: CS1-X, CS2-X)
Pos : 156 /Anleitungen/Getri ebe/3. M ontage, Lagerung, Vorbereitung, Aufs tell ung/Kühl anl agen/Externe Kühlanlag e_02_(M ontage) [B2050] @ 35\mod_1560321493964_2870.docx @ 2540585 @ @ 1
¡PELIGRO!
Peligro de explosión
•
Para utilizar el dispositivo en atmósferas potencialmente explosivas, solo pueden
usarse sistemas de refrigeración homologados y marcados para su uso en zonas
potencialmente explosivas. El marcado ATEX debe coincidir con los datos de la
instalación o del proyecto la máquina.
•
El equipo de refrigeración solo puede usarse en combinación con un control de
temperatura (PT100).
•
Debe tenerse en cuenta la documentación especial ATEX redactada por NORD.
Pos : 157 /Anleitungen/Getri ebe/3. M ontage, Lagerung, Vorbereitung, Aufs tell ung/Kühl anl agen/Externe Kühlanlag e_03_(M ontage) [B1050, B2050] @ 35\mod_1560321554935_2870.docx @ 2540621 @ @ 1
Conecte el sistema de refrigeración según la Figura 18. Bajo acuerdo previo con NORD, se pueden
utilizar otros puntos de anclaje en el montaje, que aparecerán indicados en el plano de dimensiones
del pedido.
No modifique los tubos flexibles preconfeccionados sin consultarlo antes con NORD.
La temperatura ambiente máxima admisible para el funcionamiento del sistema de refrigeración es de
40 °C. En el caso de prever temperaturas ambiente superiores, NORD deberá realizar una
comprobación antes de la puesta en servicio.
52
Leyenda
1:
Serpentín de refrigeración
B 2050 es-4419
