Montaje del acoplamiento
de llenado del depósito de
fumigación
Piezas necesarias en este paso:
1 Acoplamiento rápido

Procedimiento

Nota:
Para completar este procedimiento, necesitará
proporcionar una manguera con conector NPT macho
de 1" y sellador de roscas de PTFE.

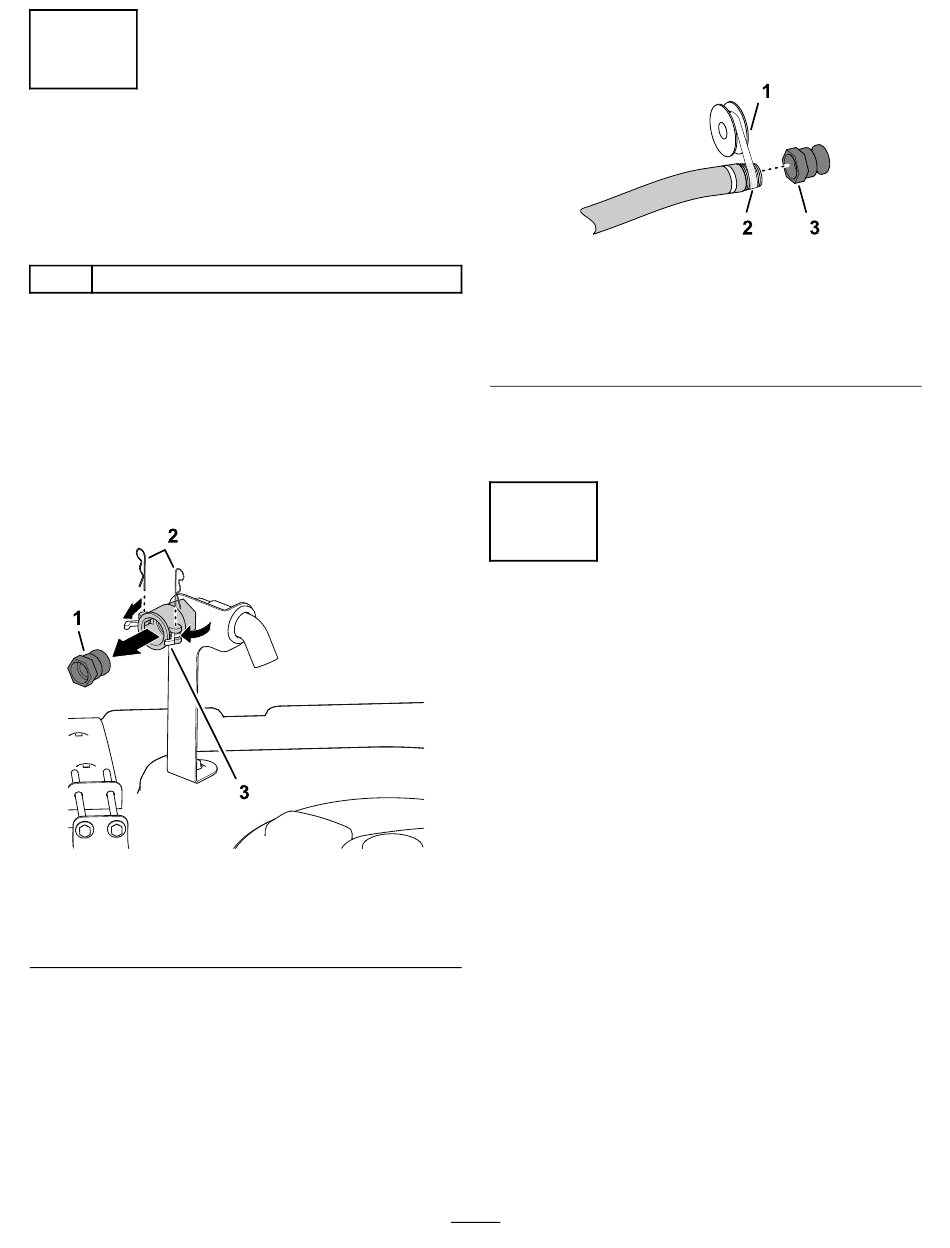

1. En el lado delantero derecho de la tapa del
depósito, retire las 2 chavetas que sujetan los
cierres del acoplamiento rápido del dispositivo
de llenado antisifónico
1. Acoplamiento rápido
2. Chavetas
2. Gire los clips para liberar el acoplamiento rápido
macho del acoplamiento rápido hembra
3).
3. Retire el acoplamiento rápido macho del
acoplamiento rápido hembra
4. Cierre los clips y coloque las chavetas en las
bridas del acoplamiento rápido hembra
3).
(Figura 3).
Figura 3
3. Clips (acoplamiento
rápido)
(Figura 3).
5. Aplique sellador de roscas PTFE
roscas del conector de la manguera de llenado
(1" NPT).
1. Sellador de roscas de
PTFE
2. Acoplamiento de la
manguera de llenado
(1" NPT)
6. Enrosque el acoplamiento rápido en la
manguera de llenado y apriételo a mano
4).
2
Comprobación de
los muelles de las
articulaciones de sección
No se necesitan piezas
Procedimiento
Importante:
fumigación con los muelles de las articulaciones
de las secciones bajo una compresión incorrecta
g242085
podría dañar el conjunto de los brazos. Mida los
muelles y utilice la contratuerca para comprimir
los muelles a 4 cm, si es necesario.
El fumigador se entrega con las extensiones de
sección giradas hacia adelante, para facilitar el
transporte de la máquina. Los muelles no se aprietan
del todo durante la fabricación, con el fin de permitir
(Figura
el transporte de la máquina con las secciones en esta
posición. Antes de manejar la máquina, los muelles
deben ajustarse para que tengan la compresión
correcta.
1. Si es necesario, retire los componentes de
embalaje que fijan las extensiones de las
(Figura
secciones derecha e izquierda durante el
transporte.
13
Figura 4
3. Acoplamiento rápido
La utilización del sistema de
(Figura 4) a las
g191615
(Figura
