Retirada del filtro de combustible del depósito
Nota:
El filtro de combustible forma parte del
conjunto del tuberías de combustible.
1.
Ponga el freno de estacionamiento, apague la
bomba de fumigación, apague el motor y retire
la llave.
2.
En el depósito de combustible, retire los 4
tornillos (Nº 10 x ¾") que sujetan la tapa a la
parte superior del depósito de combustible, y
retire la tapa
(Figura
1. Tornillos (Nº 10 x ¾")
2. Tapa
3. Depósito de combustible
4. Abrazadera – manguera
de combustible de ¼" (6,4
mm)
3.
Afloje las abrazaderas que sujetan las
2 mangueras de combustible a los 2
acoplamientos de manguera, en la parte
superior del conjunto de tuberías de combustible
(Figura
78, B).
4.
Desconecte las dos mangueras de los
acoplamientos , y vacíe cualquier combustible
78, A).

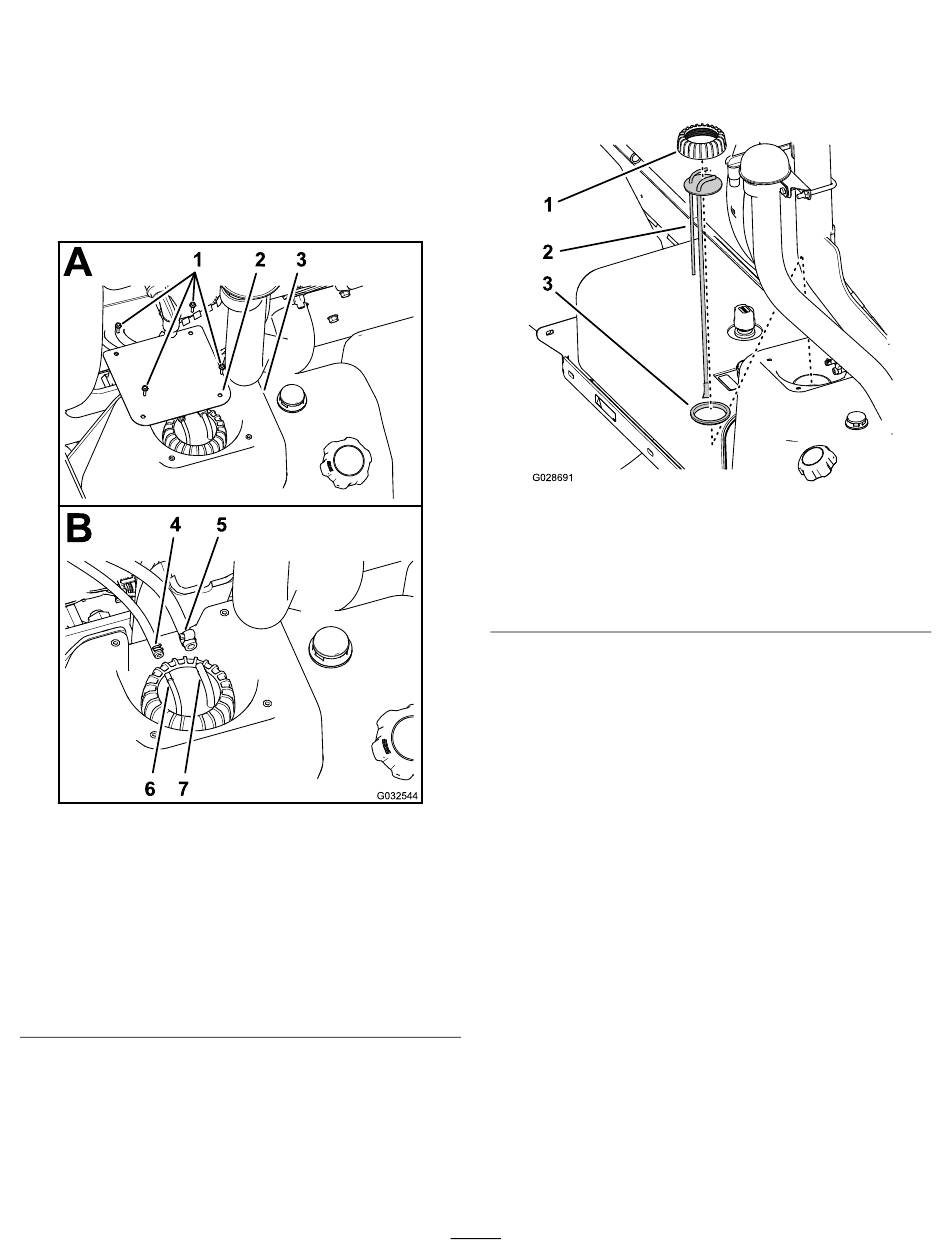

Figura 78
5. Abrazadera – manguera
de combustible de 5/16"
6. Acoplamiento de
manguera – ¼"
7. Acoplamiento de
manguera – 5/16"
de la manguera en un recipiente de combustible
homologado
5.
Retire el tapón del conjunto de tuberías de
combustible/aforador en sentido antihorario, y
retire el tapón
1. Tapón del conjunto
de tuberías de
combustible/aforador
2. Conjunto de tuberías de
combustible/aforador
6.
Retire el conjunto de tuberías de
combustible/aforador del depósito de
combustible
Nota:
Deseche el conjunto de tuberías de
combustible usado.
Instalación del filtro de combustible del
depósito
g032544
Nota:
Adquiera un conjunto nuevo de tuberías a
través de su distribuidor autorizado Toro. Puede ser
necesario usar una junta nueva para sujetar el codo
y el conjunto de tuberías de combustible a la parte
superior del depósito de combustible.
1.
Coloque el tapón sobre el conjunto de tuberías
de combustible y monte el conjunto de tuberías
sobre la junta
2.
Alinee el tapón, el conjunto de tuberías y la junta
con el depósito, e inserte el nuevo conjunto
de tuberías de combustible con cuidado en el
depósito de combustible
Nota:
Alinee los acoplamientos de manguera
hacia la línea central de la máquina.
3.
Enrosque el tapón en el cuello del depósito de
combustible y apriételo a mano
65
(Figura
78, B).
(Figura
79).
Figura 79
3. Junta
(Figura
79).
(Figura
79).
(Figura
79).
(Figura
g028691
79).
