ENSAMBLAJE DE LA ASPIRADORA PARA MOJADO/SECO
(WS1200VAEX0)

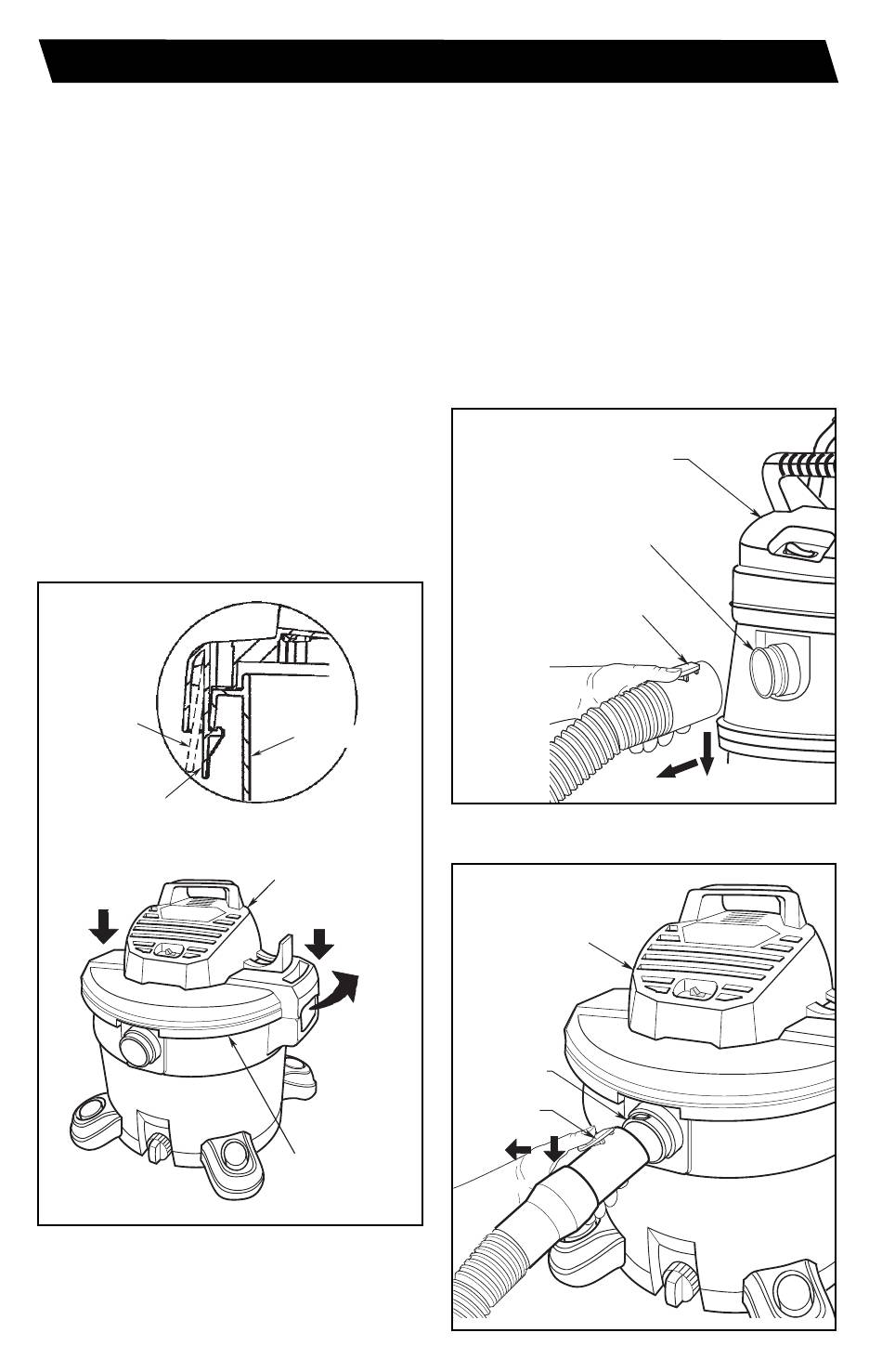

1. Alinee la parte delantera del ensamblaje del
cabezal del motor con el orificio de aspiración
ubicado en la parte delantera del tambor, de la
manera que se muestra en la ilustración.
2. Coloque el ensamblaje del cabezal del motor
sobre el tambor.
3. Asegúrese de que la tapa cubra completamente
la parte superior del tambor para que no se
produzcan escapes.
4. Empuje hacia abajo sobre la parte de arriba de
las áreas de los pestillos del tambor para hacer
que dichos pestillos se enganchen en el canal
del tambor.
5. Asegúrese de que las lengüetas de fijación
estén encajadas a presión en su sitio para evitar
que la tapa se salga. (Vea el detalle.)
Out
Fuera
Lengüeta de
Flexible
Locking Tab
fijación flexible
Empuje hacia
Push Down
abajo
Drum
Tambor
Top
Ensamblaje
Assembly
superior
Empuje hacia
Push Down
abajo
Pull Out
Tire hacia
Flexible
afuera de
Locking la lengüeta
de fijación
Tab
flexible
Drum
Canal
Channel
del tambor
30

Introduzca la manguera

Introduzca el extremo con botón pulsador de la
manguera de fijación Dual-Flex™ en la entrada de
la aspiradora. La manguera debe acoplarse a
presión en su sitio. Para quitar la manguera de la
aspiradora, oprima el botón de liberación que está
en el ensamblaje de la manguera y tire de la
manguera hasta sacarla de la entrada de la
aspiradora, de la manera que se muestra en la
ilustración.
(WS1600CAEX0)
Power Head
Ensamblaje del
Assembly
cabezal del motor
Vacuum
Orificio de
Port
aspiración
Release
Button
Botón de liberación
(WS1200VAEX0)
Power Head
Ensamblaje del
Assembly
cabezal del motor
Vacuum
Orificio de
Port
aspiración
Release
Botón de
Button
liberación
Press and Pull
Presione y jale
