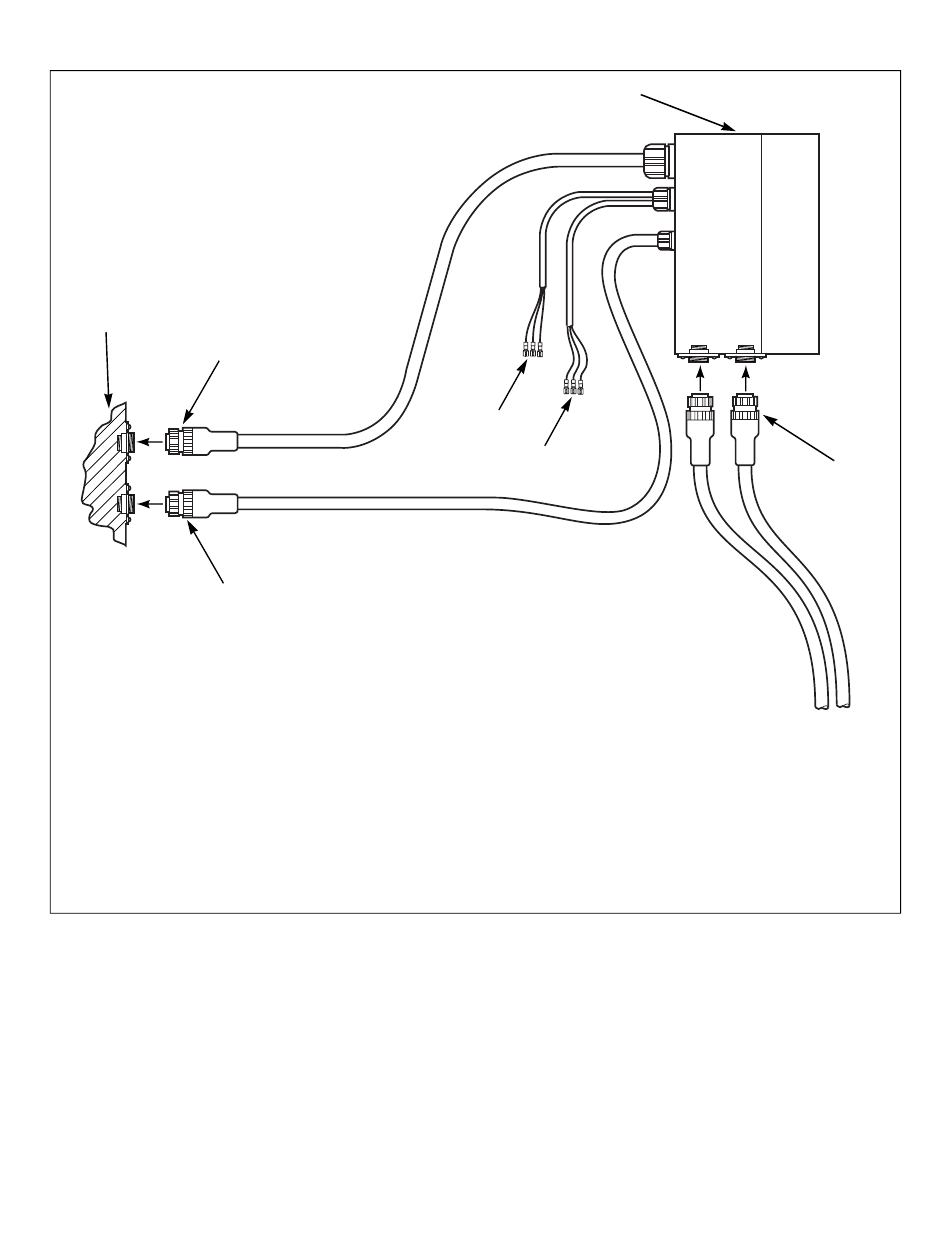

ILUSTRACION GENERALIZADA DE CONEXIONES
ELECTRICAS DEL SISTEMA DE AHORRO DE AGUA (220V).
CONSULTE LAS INSTRUCCIONES Y LA GRAFICA #634148
PARA MAYORES DETALLES.
2
3
1 Módulo de control de ahorro de agua montado a distancia
2 Parte posterior del módulo de control en la máquina principal
3 Receptáculo y clavija de conexión rápida C1 (Señal)
4 Cable 133 a la válvula de desagüe del Tanque "A"
5 Cable 132 a la válvula de desagüe del Tanque "B"
6 Receptáculo y clavija de conexión rápida de las bombas "A" y "B"
7 Receptáculo y clavija de conexión rápida C2 (Alimentación)
F232122 (SP)
7
1
4
5
Figura 7
Instalación
6
Q041I
