6 Instalación
6.1 Condiciones de instalación
6.1.1 Posición de montaje

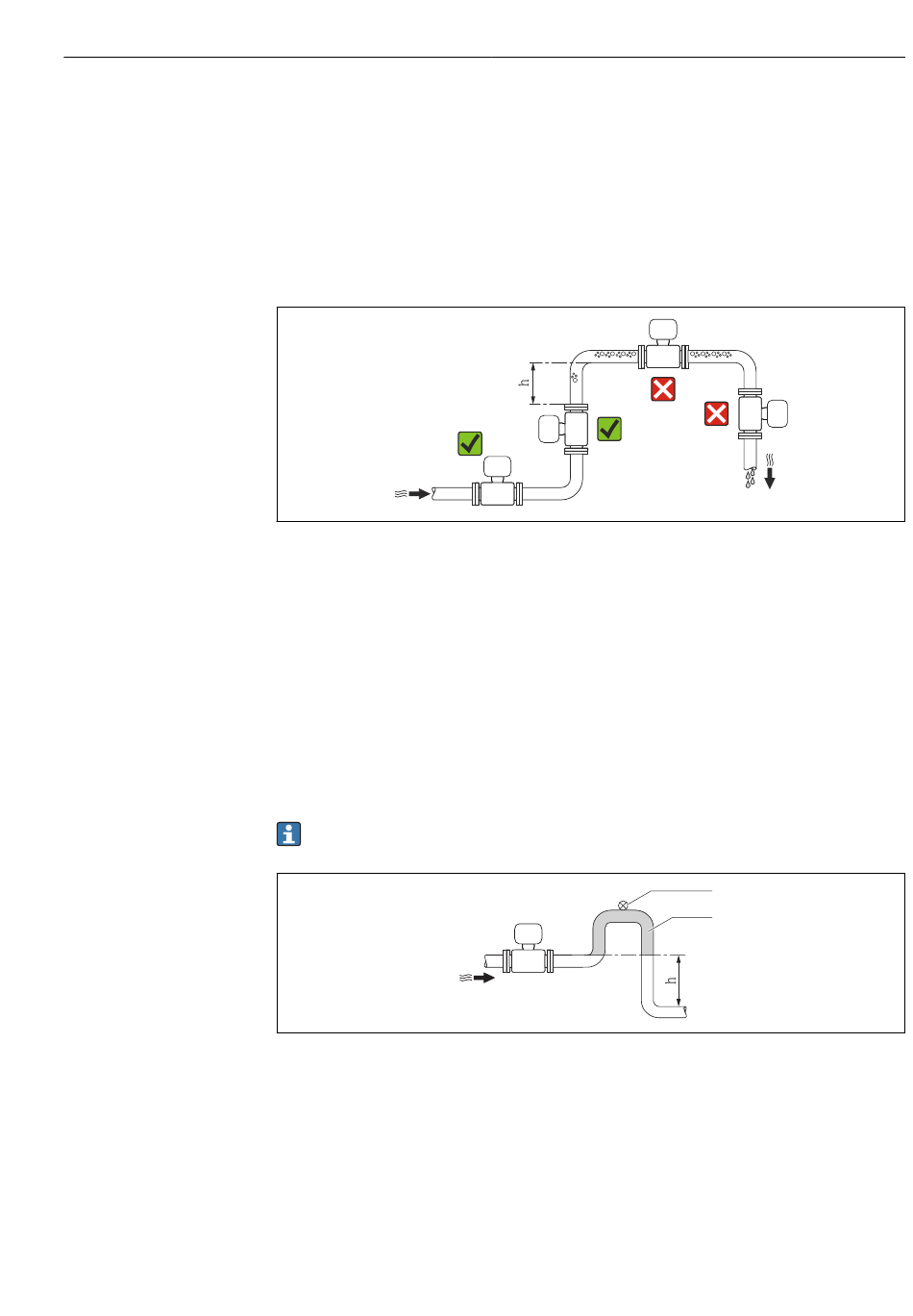

Lugar de instalación
Instale preferentemente el sensor en una tubería ascendente y de forma que esté a una
distancia suficientemente grande del siguiente codo de la tubería: h ≥ 2 × DN
Para prevenir errores en la medición debidos a la acumulación de burbujas de gas en el
tubo de medida, evite montar el equipo en los siguientes puntos de la tubería:
• El punto más alto del sistema de tuberías.
• Directamente aguas arriba de una salida libre de tubería en una tubería descendente.
Instalación en tuberías descendentes
Instale un sifón con válvula de venteo en un punto situado corriente abajo del sensor en
una tubería descendente de longitud h ≥ 5 m (16,4 ft). Esta medida de precaución sirve
para evitar que se produzcan presiones bajas que podrían dañar el tubo de medición. Esta
medida sirve también para evitar que el sistema pierda su cebado.
Para información sobre la resistencia del revestimiento interno al vacío parcial
 4 Instalación en una tubería descendente
1 Válvula de purga
2 Sifón
h Longitud de la tubería descendente
Instalación en tuberías parcialmente llenas
Una tubería parcialmente llena y con gradiente requiere una configuración de drenaje.
Instalación
A0023343
1
2
A0017064
19
