Instalación
22
No instale nunca el sensor en el lado de succión de la bomba porque debe evitarse el riesgo
de baja presión que podría dañar el revestimiento interno.
Por otra parte, debe instalar amortiguadores de pulsaciones si utiliza bombas
alternativas, a membrana o peristálticas.
• Para información sobre la resistencia del revestimiento interno al vacío parcial
→ 152
• Para información sobre la resistencia a los golpes que tiene el sistema de medición
→ 151
• Para información sobre la resistencia a las vibraciones que presenta el sistema de
medición → 151
Vibraciones
Si hay vibraciones importantes, deben fijarse adecuadamente tubería y sensor mediante un
soporte.
Conviene también montar separados el sensor y el transmisor.
• Para información sobre la resistencia a golpes que tiene el sistema de medición
→ 151
• Para información sobre la resistencia a vibraciones que presenta el sistema de
medición → 151
5

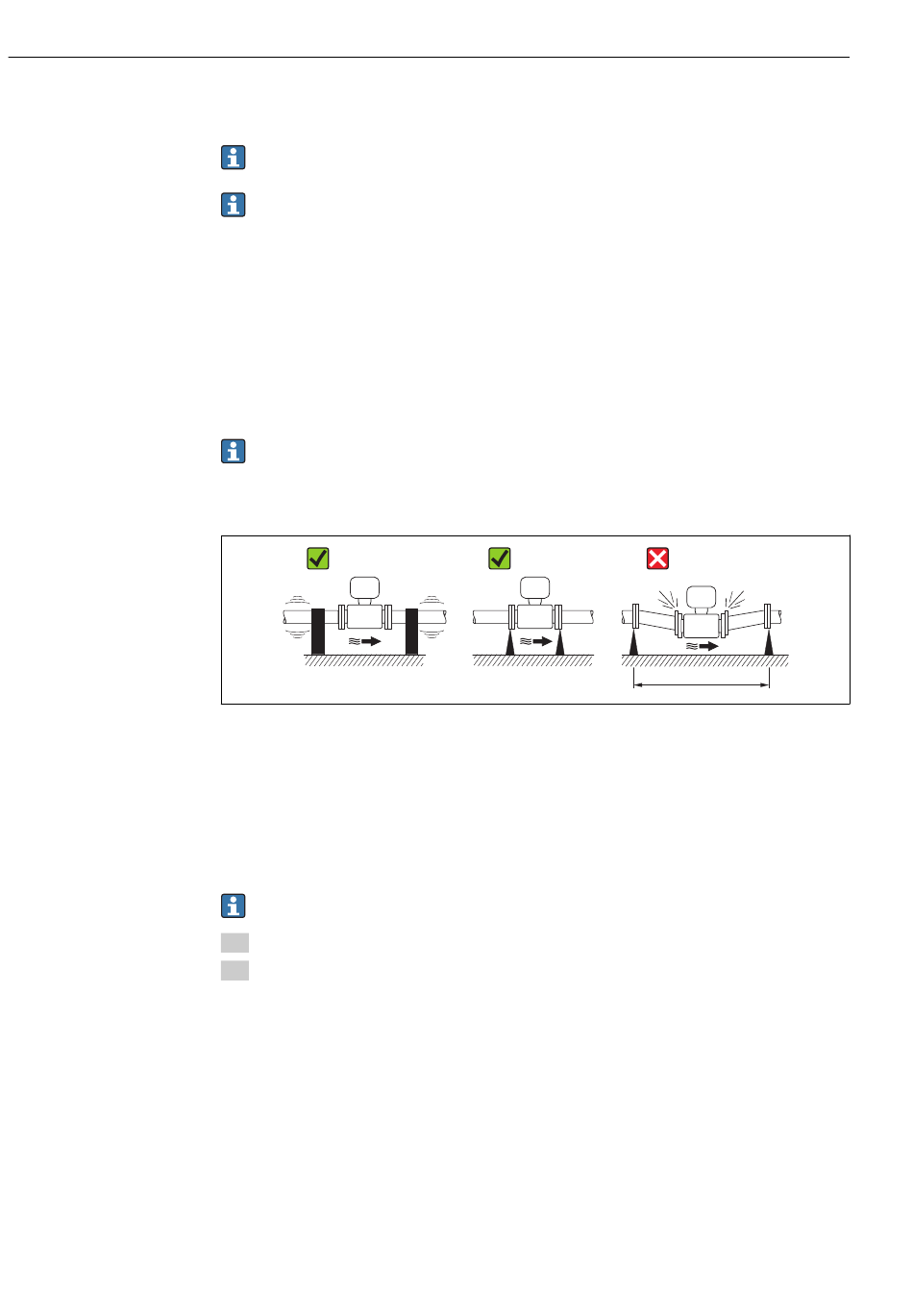

Medidas preventivas para evitar vibraciones del equipo (L > 10 m (33 ft))
Adaptadores
Se pueden utilizar adaptadores apropiados conformes a DIN EN 545 (reductores de doble
brida) para instalar en sensor en tuberías de gran diámetro. El aumento resultante en
caudal mejora la precisión con los fluidos muy lentos. El gráfico aquí representado permite
calcular la pérdida de carga debida a reductores o expansores.
El gráfico sólo es válido para líquidos cuya viscosidad es similar a la del agua.
1. Calcule la razón d/D.
2. Lea en el gráfico la pérdida de carga correspondiente al caudal (corriente abajo del
reductor) y razón d/D.
Proline Promag L 400 HART
L
A0016266
