Sensor
Cable del electrodo
20 (0.79)*
170 (6.69)*
80 (3.15)
50 (1.97)
A
³1 (0.04)
GND
B
A = Terminación de los cables
B = Terminación de los conductores de alambre fino con terminales de empalme
1 = Terminales rojos, 1,0 mm (0,04 in)
2 = Terminales blancos, 0,5 mm (0,02 in)
* = Pelado solo si el cable es reforzado
7.2
Conexión del instrumento de medición
ADVERTENCIA
L
¡Riesgo de descargas eléctricas! ¡Hay componentes con tensiones peligrosas!
‣
La tarea de conexión eléctrica debe ser realizada únicamente por personal preparado
para ello.
‣
Observe las normas de instalación nacionales pertinentes.
‣
Cumpla con las normas de seguridad del lugar de trabajo.
‣
Tenga en cuenta el esquema de puesta a tierra de la planta.
‣
No instale el equipo de medición ni haga ninguna conexión al mismo mientras el
equipo esté conectado a una fuente de alimentación.
‣
Antes de aplicar la tensión de alimentación, conecte el equipo de medición con tierra de
protección.
7.2.1
Conexión de la versión separada
ADVERTENCIA
L
Riesgo de daños en los componentes de la electrónica.
‣
Puesta a tierra de la versión remota: conecte el sensor y el transmisor con la misma
conexión equipotencial.
‣
Conecte el sensor únicamente a un transmisor con el mismo número de serie.
‣
Ponga a tierra la caja de conexión del sensor a través del terminal roscado externo.

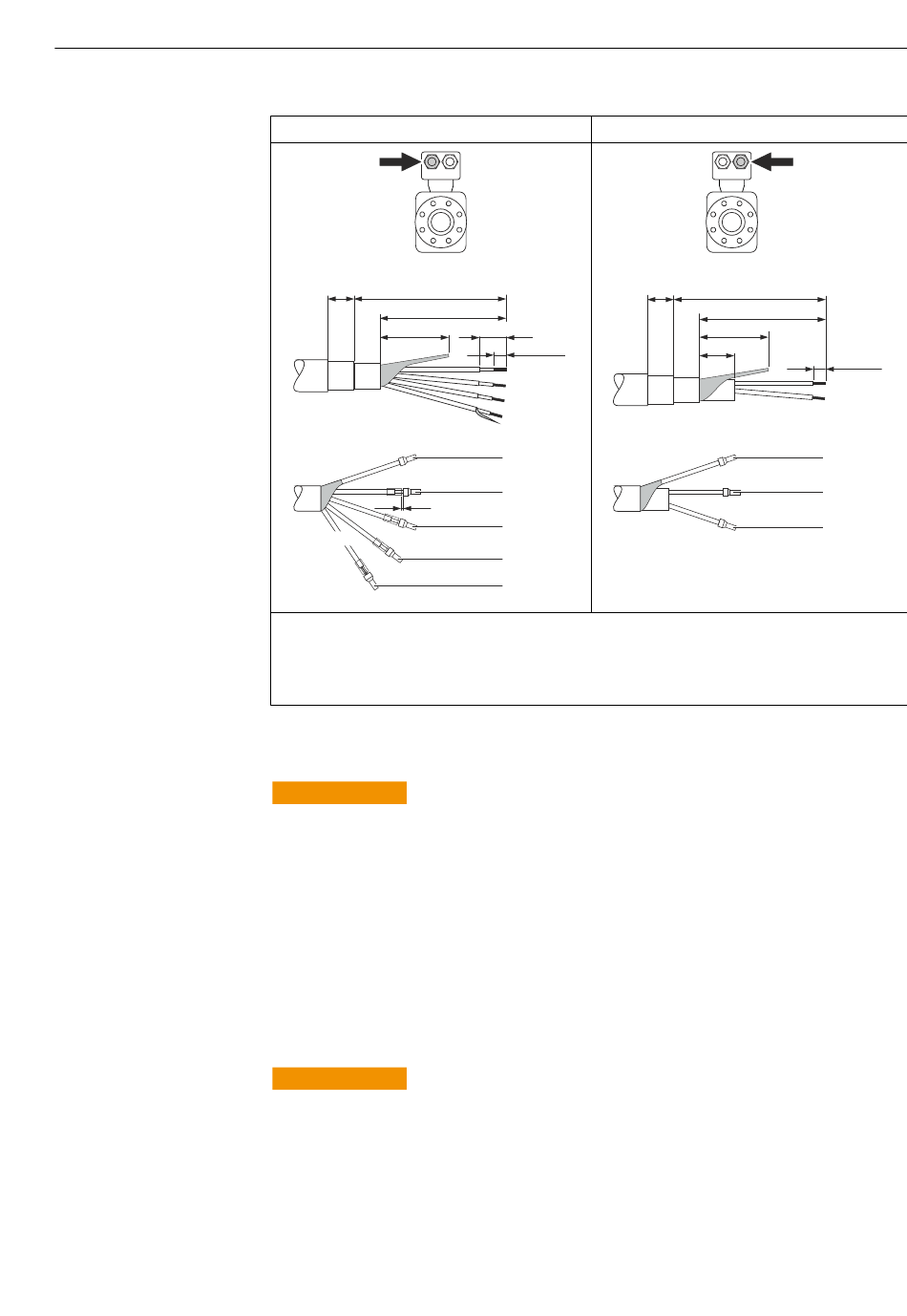

Cable de corriente de la bobina
20 (0.79)*
18.5 (0.73)
6 (0.24)
A
1
2
2
B
2
1
A0016488
Conexiones eléctricas
160 (6.30)*
70 (2.76)
50 (1.97)
10 (0.39)
8 (0.31)
1
1
1
A0016489
