Conexiones eléctricas
40
Para la versión separada, se recomienda el procedimiento siguiente (proporcionado en la
secuencia de acciones):
1. Monte el sensor y transmisor.
2. Conecte el cable de conexión.
3. Conecte el transmisor.
4 x TX 20
1.
3.

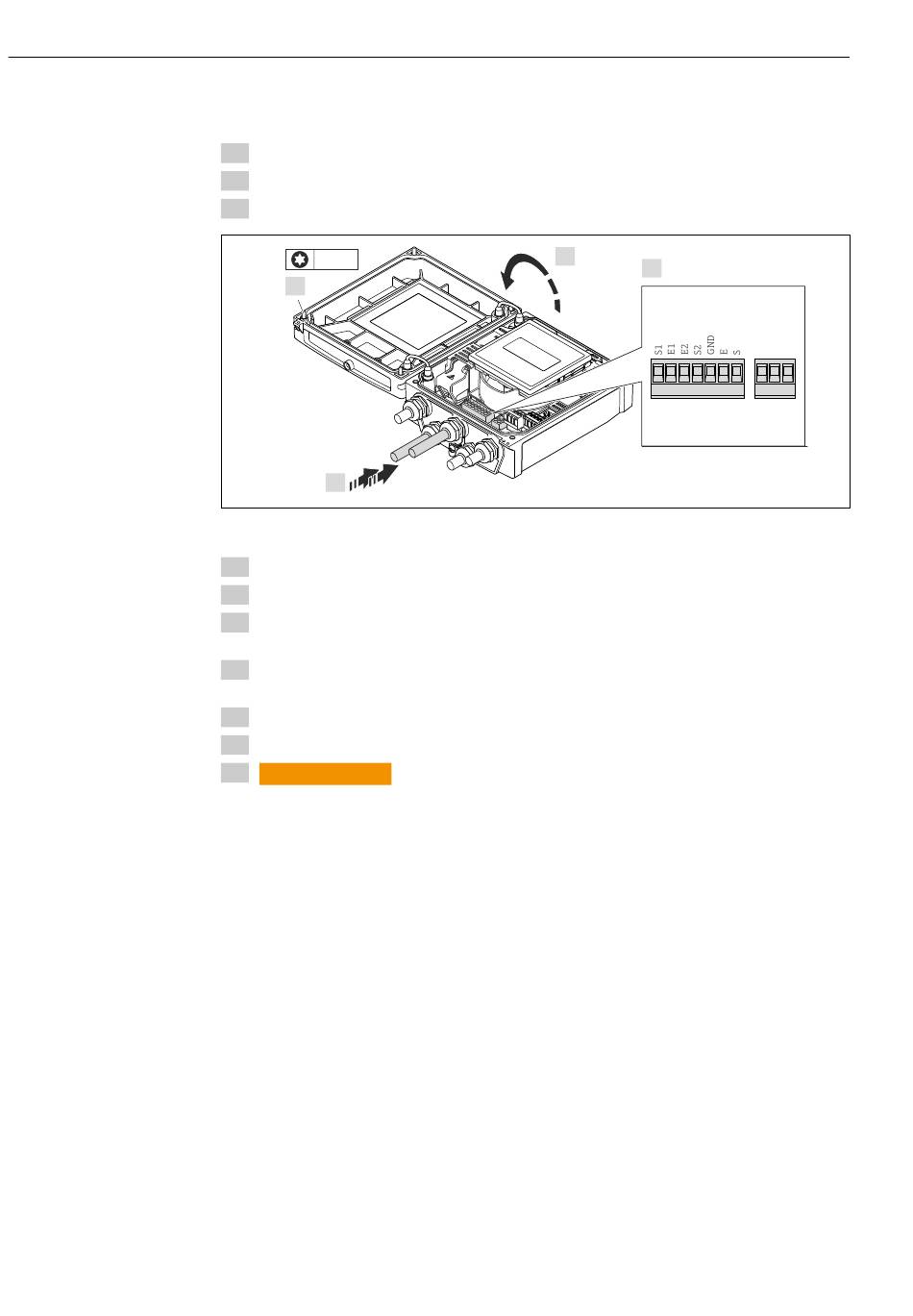

 12 Transmisor: módulo de electrónica principal con terminales
1. Afloje los 4 tornillos de fijación de la tapa de la caja.
2. Abra la tapa de la caja.
3. Pase el cable por la entrada de cables. Para asegurar la estanqueidad, no extraiga el
anillo obturador de la entrada de cables.
4. Pele los extremos del cable. Si es un cable trenzado, dótelo también de terminales de
empalme →  37.
5. Conecte el cable conforme a la asignación de terminales →  37.
6. Apriete firmemente los prensaestopas.
7.
ADVERTENCIA
L
Incumplimiento del grado de protección de la caja debido a su sellado
insuficiente
‣
No utilice ningún lubricante para enroscar el tornillo.
Para volver a montar el transmisor, invierta los pasos del procedimiento de
desmontaje.
Proline Promag L 400 HART
2.
4.
6 5 7 8 4 37 36 42 41
A0017445
