Instalación
32
Paso Tornillo de fijación
1 Tapa del cabezal
5 Módulo de la electrónica del sensor inteligente
7 Módulo principal de electrónica
10 Cabezal del transmisor
AVISO
Se ha conectado incorrectamente el módulo inteligente de electrónica del sensor.
No existe señal de medición a la salida.
‣
Conecte el módulo inteligente de electrónica del sensor según la codificación.
‣
Para volver a ensamblar el equipo, invierta los pasos del procedimiento aquí descrito.

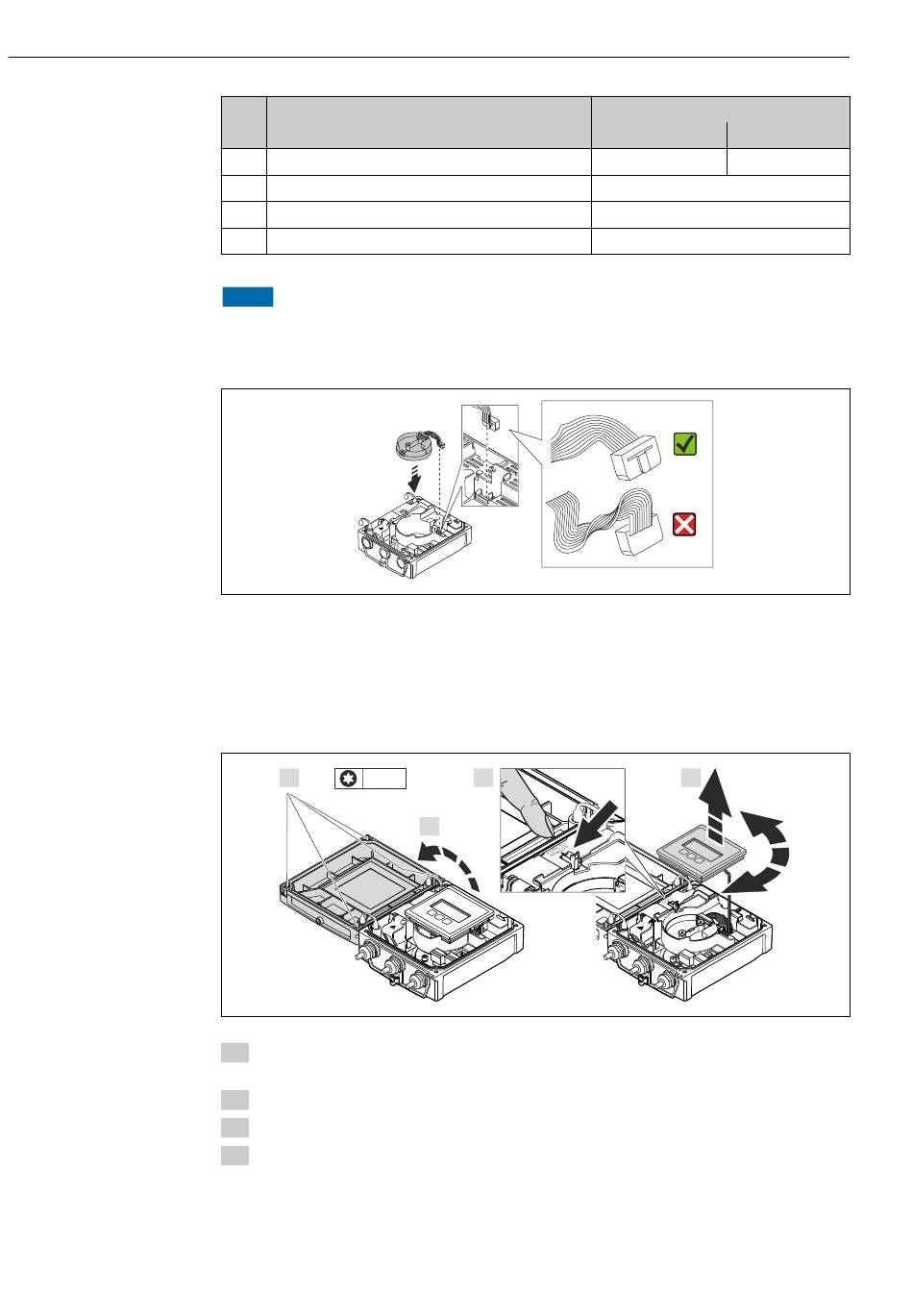

6.2.6 Giro del módulo indicador
El indicador se puede girar a fin de optimizar su legibilidad y manejo.
1.
4 x TX 20
1. Afloje los tornillos de fijación de la tapa de la caja (cuando vuelva a apretarlos, preste
atención al par de apriete requerido →  33).
2. Abra la tapa de la caja.
3. Desbloquee el módulo visualizador.
4. Extraiga el indicador y gírelo en incrementos de 90° hasta la posición deseada.
3.
2.
Proline Promag L 400 HART
Par de apriete en caso de caja de:
Aluminio Plástico
2,5 Nm (1,8 lbf ft) 1 Nm (0,7 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
4.
Endress+Hauser
A0021585
A0021617
