Si se conectan consumidores con una corriente de
irrupción superior (por ejemplo, fuentes de alimen‐
tación conmutadas), se debe prever una limitación
de la corriente de irrupción.

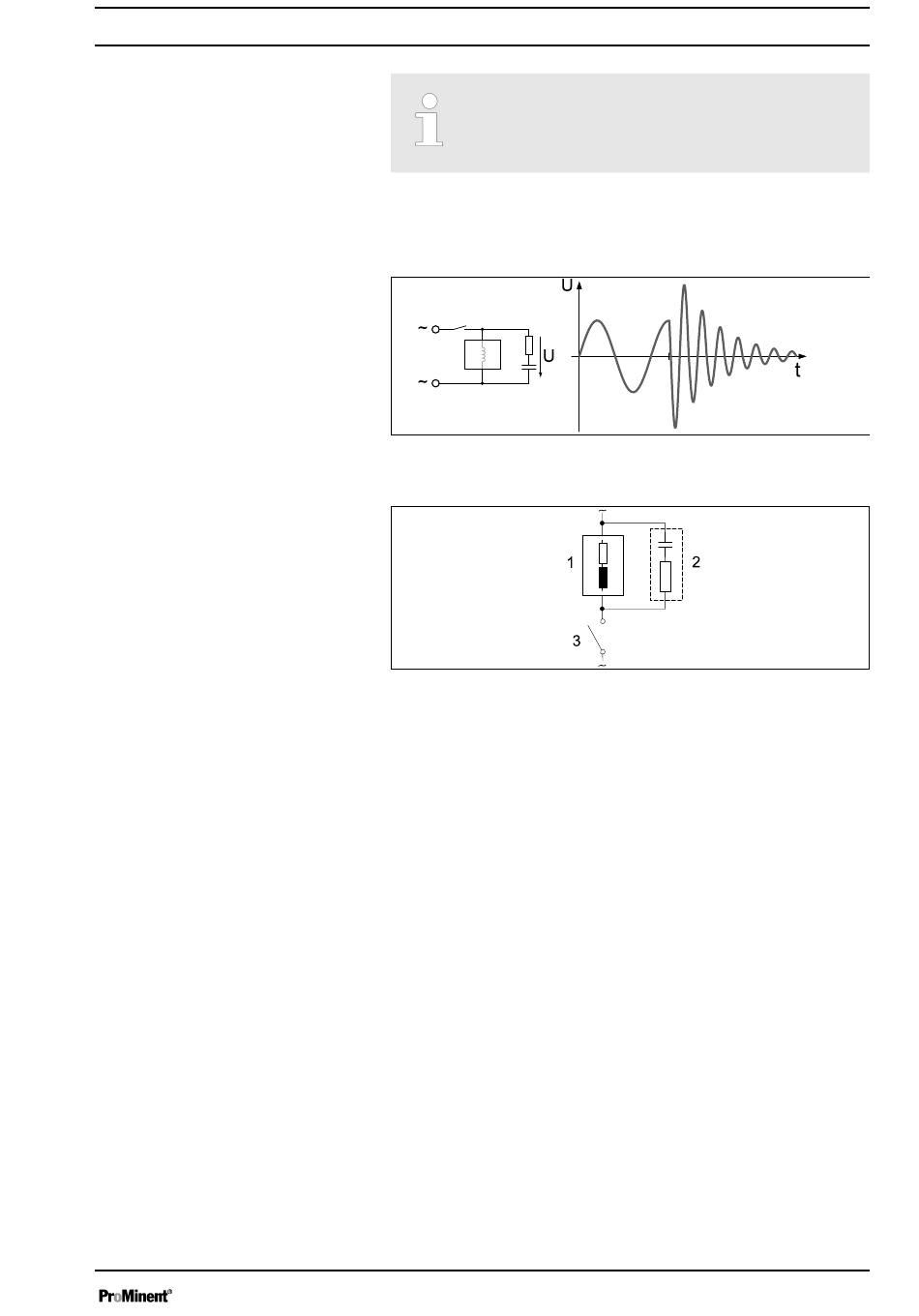

El proceso de apagado se puede registrar y documentar mediante
un oscilograma. El pico de tensión en el contacto de conmutación
depende de la combinación RC seleccionada.
Fig. 2: Proceso de apagado en el oscilograma
Fig. 3: Circuito de protección RC para los contactos de relé
Aplicaciones de corriente alterna habituales con carga inductiva:
1) Carga (p.ej., bomba de motor alpha)
n
2) Circuto de protección RC
n
Circuito de protección RC de ejemplo con 230 V CA:
[0,22µF/X2]
condensador
[100 ohmios / 1 W] (óxido metálico (resistente a
resistencia
impulsos)
3) Contacto de relé (XR1, XR2, XR3)
n
Instalación del módulo F
A0842
A0835
9
