3 Instalación eléctrica
ABOX híbrida MTA...-I52.-...-..
3.5.3 Posiciones de los conectores enchufables
22
Anexo a las instrucciones de funcionamiento – MOVIFIT

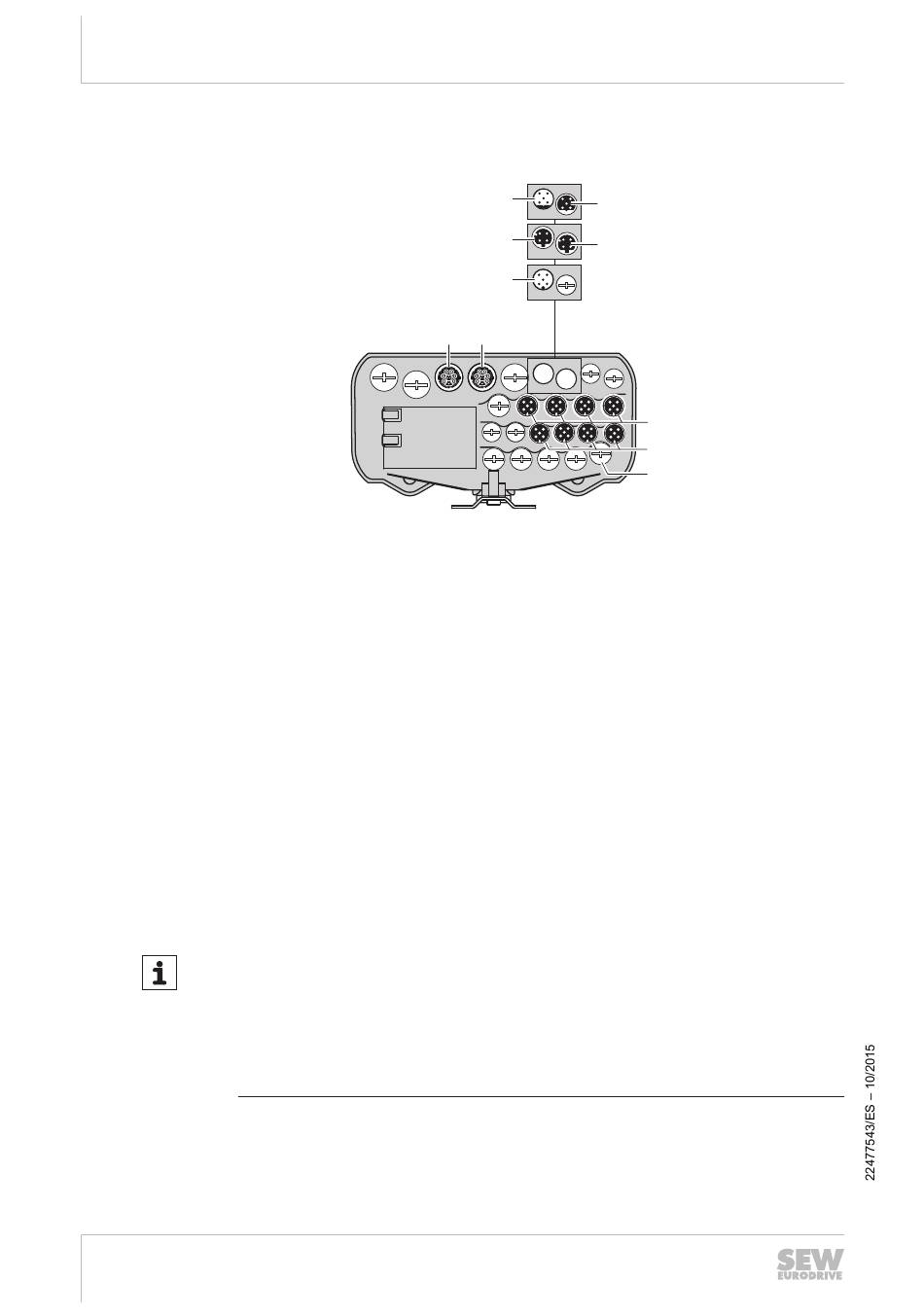

La siguiente imagen muestra los conectores enchufables de la ABOX híbrida:
PROFIBUS:
Ethernet:
DeviceNet:
[1] X11 Entrada PROFIBUS
[2] X12 Salida PROFIBUS
[3] X11 Interfaz Ethernet, puerto 1
(PROFINET IO, EtherNet/IP™,
Modbus/TCP)
[4] X12 Interfaz Ethernet, puerto 2
(PROFINET IO, EtherNet/IP™,
Modbus/TCP)
[5] X11 Interfaz DeviceNet™
[6] X80 Conexión motor 1
[7] X90 Conexión motor 2
[8] X21 – X28 Entradas/salidas binarias
[9] X50 Interfaz de diagnóstico
NOTA
• Los conectores enchufables M12 montados están alineados de manera indistinta.
Utilice, por este fin, solo conectores lado cliente M12 rectos.
• Para la asignación de pines de los conectores enchufables, véanse las instruccio-
nes de funcionamiento "MOVIFIT
• Emplee un adaptador Y con alargador para conectar 2 sensores/actuadores a un
conector enchufable M12.
[1] X11
[2] X12
[3] X11
[4] X12
[5] X11
[6] [7]
X80 X90
(M12, 5 polos, macho, en código
binario)
(M12, 5 polos, hembra, en código
binario)
(M12, 4 polos, hembra, en código
digital)
(M12, 4 polos, hembra, en código
digital)
(conector Micro Style, macho, en
código analógico)
(Intercontec 723 H-Tec,
de 7 + 3-polos, hembra)
(Intercontec 723 H-Tec,
de 7 + 3-polos, hembra)
(M12, de 5 polos, hembra, en códi-
go analógico)
(RJ10, hembra, debajo del tapón
roscado)
®
-FC" > capítulo "Conexiones eléctricas".
®
-FC – Accionamiento en grupo de dos motores
[8] X21 – X24
[8] X25 – X28
[9] X50
