- Página 1 RS9110 Manual de funcionamiento...
-
Página 3: Tabla De Contenido
RS9110 Tabla de contenido Página Tabla de contenido Precaución Funcionamiento del termostato NO CAMBIE EL SISTEMA Referencia rápida A ENFRIAMIENTO SI LA del termostato TEMPERATURA ES INFERIOR Programación 8-10 A 50 °F (10 °C). ESTO PUEDE DAÑAR EL SISTEMA DE AIRE Menú... -

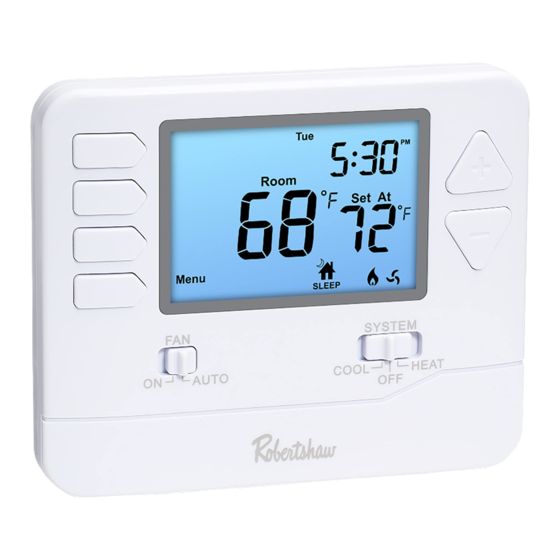

Página 4: Funcionamiento Del Termostato
FUNCIONAMIENTO DEL TERMOSTATO Room Set At Menu SLEEP SYSTEM ON AUTO COOL OFF HEAT Pantalla LCD Botones de temperatura inicial Interruptor de ventilador Botones de usuario Interruptor del sistema... -
Página 5: Interruptor De Ventilador
FUNCIONAMIENTO DEL TERMOSTATO Pantalla LCD Al seleccionar OFF (APAGADO) Consulte la página 4 para obtener se apaga tanto la calefacción como información detallada. la refrigeración. Botones de temperatura inicial Interruptor de ventilador Presione para seleccionar Seleccione ON (ENCENDIDO) la temperatura deseada. o AUTO (AUTOMÁTICO). -
Página 6: Referencia Rápida Del Termostato
REFERENCIA RÁPIDA DEL TERMOSTATO Muestra la temperatura Días de la semana inicial seleccionada por Hold (Pausa): Se y hora. el usuario. muestra cuando se anula el programa del Sun Mon Tue Wed Thu termostato. Tech Set Min Com On Next Step Indicador de Com Delay H e a t Cool Swing... -
Página 7: Información De La Tapa De Batería
REFERENCIA RÁPIDA DEL TERMOSTATO Precaución: Cuando el icono de la batería aparece, reemplace las baterías alcalinas AAA inmediatamente para evitar daños a su sistema de CVAA. Podría producirse congelación o sobrecalentamiento. Información de la tapa de batería Instale dos baterías alcalinas AAA en el compartimento de las baterías. -
Página 8: Ajuste De Temperatura (Si Usa Un Horario Programado)
REFERENCIA RÁPIDA DEL TERMOSTATO Ajuste de temperatura (si usa un horario programado) Ajuste temporal: Puede cambiar temporalmente el punto de ajuste inicial de temperatura deseado presionando . La temperatura permanecerá en este punto de ajuste inicial hasta el siguiente evento WAKE (DESPERTAR), LEAVE (SALIR), RETURN (REGRESAR) o SLEEP (DORMIR) programado. -
Página 9: Recordatorio De Cambio De Filtro
REFERENCIA RÁPIDA DEL TERMOSTATO Recordatorio de cambio de filtro El termostato se puede configurar para recordarle cuándo es necesario cambiar el filtro de aire. El recordatorio de cambio de filtro se puede ajustar hasta 2000 horas en incrementos de 50 horas. Si el instalador configuró... -
Página 10: Programación
PROGRAMACIÓN Cómo establecer la hora del día y el día de la semana 1. Presione el botón MENU (MENÚ). 2. Presione SET TIME (ESTABLECER LA HORA). 3. El día de la semana parpadeará. Use para seleccionar el día actual de la semana. 4. -
Página 11: Programación Personalizada
PROGRAMACIÓN Programación personalizada Este termostato se puede configurar para tener programación de 7 días o 5 + 1 + 1. Si se selecciona 7 días, los siete días deberán programarse individualmente. Si se selecciona la programación 5 + 1 + 1, de lunes a viernes se programarán en conjunto y el sábado y el domingo deberán programarse individualmente. - Página 12 PROGRAMACIÓN Programación personalizada 5. Presione NEXT STEP (PASO SIGUIENTE). 6. La temperatura inicial parpadeará. Use para hacer su selección de temperatura inicial para el período de tiempo del evento WAKE (DESPERTAR) de lunes a viernes (o lunes si está en el modo de 7 días). 7.
-
Página 13: Menú De Configuración Del Instalador
MENÚ DE CONFIGURACIÓN DEL INSTALADOR 1. Presione MENU (MENÚ). 2. Presione y mantenga presionado TECH SET (CONFIGURACIÓN DEL TÉCNICO) durante 3 segundos. 3. Configure las opciones del instalador como desee usando la tabla en la página 12. 4. Use para cambiar la configuración y NEW STEP (PASO NUEVO) o PREV STEP (PASO ANTERIOR) para pasar de una opción a otra. - Página 14 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Predeterminado Característica Pantalla Opciones de ajuste El recordatorio de cambio de filtro Esta configuración parpadeará FILT se puede ajustar desde OFF (APAGADO) Next Step (FILTRO) en la pantalla después de que Recordatorio hasta 2000 horas en incrementos de transcurra el tiempo de funcionamiento 50 horas.
- Página 15 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Pantalla Opciones de ajuste Predeterminado Next Step El ajuste de retardo de ciclo corto del El ajuste de retardo de ciclo Retardo de compresor no permitirá que el compresor corto del compresor se puede se encienda durante 5 minutos después ciclo corto eliminar seleccionando...
- Página 16 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Pantalla Opciones de ajuste Predeterminado Next Step Seleccione F para la visualización F para Fahrenheit de la temperatura en Fahrenheit o Para C seleccione C para la visualización C para Celsius en Celsius. Prev Step Next Step Reloj de Seleccione una configuración...
- Página 17 MENÚ DE CONFIGURACIÓN DEL INSTALADOR Configuración Pantalla Opciones de ajuste Predeterminado Este termostato se puede configurar para que tenga programación de 7 días, 5 + 1 + 1 o para Next Step no programable. Si se selecciona 7 días, en Set Time (Establecer la hora), los Utilice siete días deberán programarse...
-
Página 18: Designaciones De Terminales
DESIGNACIONES DE TERMINALES RH ....Calefacción 24 V AC RC ....Enfriamiento 24 V AC C ....Común 24 V CA (fuente de alimentación del sistema) W ....CALOR Y ....FRIO G ....VENTILADOR B ....VÁLVULA DE INVERSIÓN CALEFACCIÓN O .... - Página 20 HVACCustomerService@robertshaw.com limitada to Scan for Limited la información 352-00311-001SP Rev. B www.robertshaw.com • 352-00301-001 de 6 años Warranty Info Warranty sobre la garantía © 2021 Robertshaw Controls Company. Robertshaw es una marca comercial de Robertshaw Controls Company. ®...
