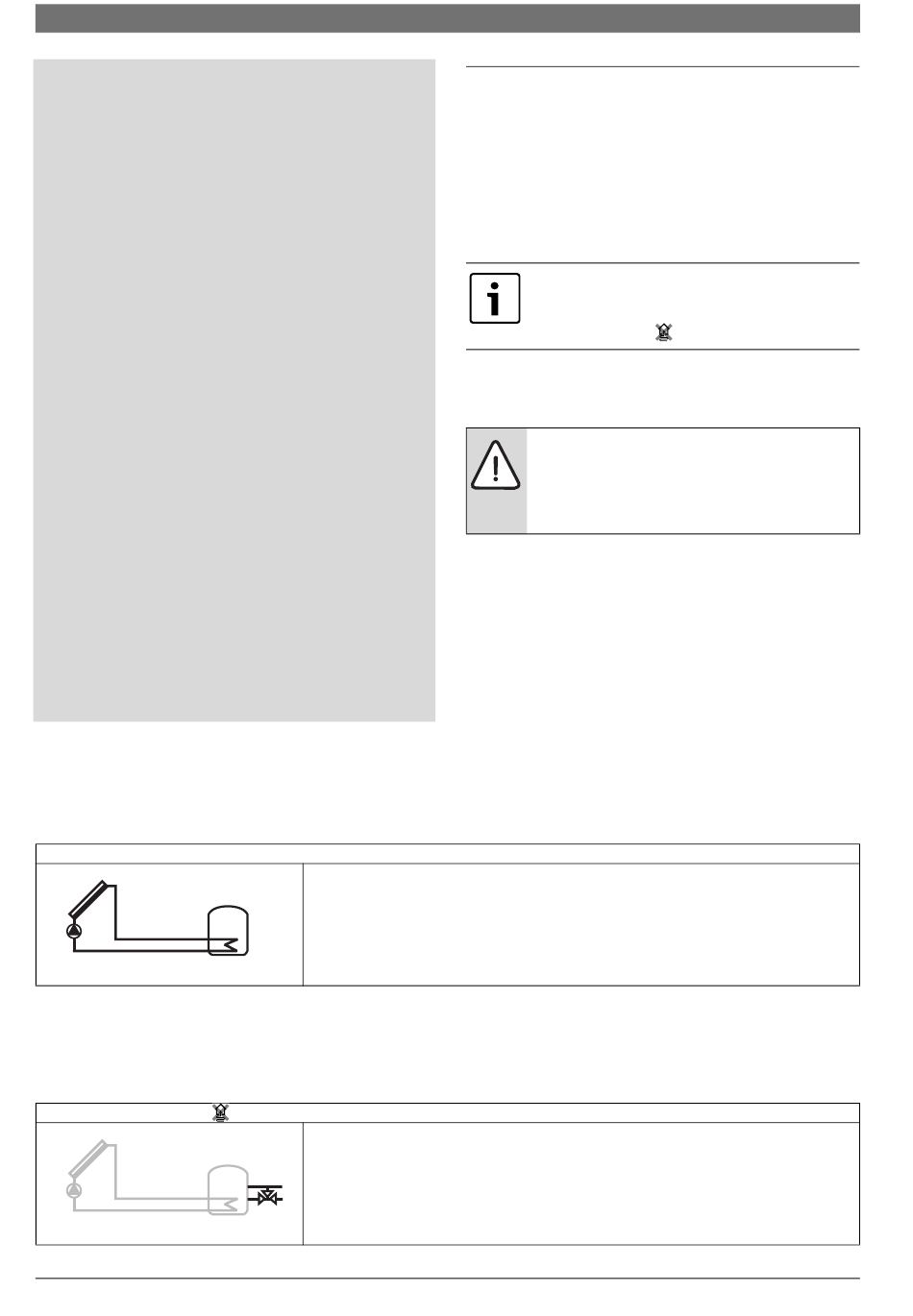

116 | Productgegevens

Elektrotechnische werkzaamheden
Elektrotechnische werkzaamheden mogen alleen door elektrotechnici
worden uitgevoerd.
▶ Voor elektrotechnische werkzaamheden:
– Schakel de netspanning (over alle polen) vrij en borg deze tegen
herinschakelen.
– Controleer de spanningsloosheid.
▶ Het product heeft verschillende spanningen nodig.
Sluit de laagspanningszijde niet aan op de netspanning en omge-
keerd.
▶ Houd de aansluitschema's van de overige installatiedelen ook aan.
Overdracht aan de eigenaar
Instrueer de eigenaar bij de overdracht in de bediening en bedrijfsom-
standigheden van de cv-installatie.
▶ Leg de bediening uit – ga daarbij in het bijzonder in op alle veilig-
heidsrelevante handelingen.
▶ Wijs erop, dat ombouw of herstellingen alleen door een erkend instal-
lateur mogen worden uitgevoerd.
▶ Wijs op de noodzaak tot inspectie en onderhoud voor een veilig en
milieuvriendelijk bedrijf.
▶ Geef de installatie- en bedieningsinstructies aan de eigenaar in bewa-
ring.
Schade door vorst
Wanneer de installatie niet in bedrijf is, kan deze bevriezen:
▶ Houd de instructies voor vorstbeveiliging aan.
▶ Laat de installatie altijd ingeschakeld, vanwege extra functies zoals
bijvoorbeeld warmwatervoorziening of pomptestprogramma.
▶ Eventueel optredende storing direct oplossen.
2.2

Beschrijving van de zonnesystemen en de zonnefuncties

Beschrijving van de zonnesystemen
Door de uitbreiding van een zonnesysteem met extra functies kan een
groot aantal zonnesystemen worden gerealiseerd. Voorbeelden voor
mogelijke zonnesystemen vindt u bij de aansluitschema's.
Zonnesysteem (1)
6 720 647 922-17.1O
Tabel 2
Beschrijving van de zonnefuncties
Door toevoegen van functies aan het zonnesysteem wordt het gewenste
zonnesysteem samengesteld. Niet alle functies kunnen onderling wor-
den gecombineerd.
Verwarmingsondersteuning (A) (
Tabel 3
6 720 815 257 (2014/10)
Basis zonnesysteem voor zonnewarmwatervoorziening ( afb. 20, pagina 174)
• Wanneer de collectortemperatuur met het inschakeltemperatuurverschil hoger is dan de temperatuur aan de
boiler onder, wordt de zonnepomp ingeschakeld.
• Regeling van het debiet (Match-Flow) in het zonneciruit via een zonnepomp met PWM of
0-10 V interface (instelbaar)
• Bewaking van de temperatuur in het collectorveld en in de boiler.
)
Verwarmingsondersteuning door zonnesysteem met buffer- of combiboiler ( afb. 20, pagina 174)
• Wanneer de boilertemperatuur met het inschakeltemperatuurverschil hoger is dan de retourtemperatuur van
de verwarming wordt de boiler via de 3-wegklep in de retour opgenomen.
6 720 647 922-18.3O
2 Productgegevens
• De module is bedoeld voor het aansturen van de actoren (bijvoor-
beeld pompen) van een zonnesysteem, circulatie- of laadsysteem.
• De module is bedoeld voor de registratie van de voor de werking be-
nodigde temperaturen.
• De module is geschikt voor energiezuinige pompen.
• Configuratie van het zonnesysteem met een bedieningseenheid met
BUS-interface EMS 2/EMS plus (niet met alle bedieningseenheden
mogelijk).
Functies en menupunten, die in combinatie met de bedie-
ningseenheid HPC 400/HMC300 van een warmtepomp
niet worden aangeraden, zijn in deze handleiding van een
bijbehorend symbool (
De combinatiemogelijkheden van de module zijn te vinden in de aansluit-
schema's.
2.1

Belangrijke adviezen voor het gebruik

WAARSCHUWING: Er bestaat gevaar voor verbranding!
▶ Wanneer warmwatertemperaturen boven 60 °C zijn
ingesteld of de thermische desinfectie is ingeschakeld,
moet een thermostatische warmwatermengkraan wor-
den geïnstalleerd.
De module communiceert via een EMS 2/EMS plus interface met andere
EMS 2/EMS plus plus compatibel BUS-deelnemers.
• De module mag uitsluitend op bedieningseenheden met BUS-inter-
face EMS 2/EMS plus plus (Energie-Management-Systeem) worden
aangesloten.
• De functionaliteit is afhankelijk van de geïnstalleerde bedieningseen-
heid. Meer informatie over de bedieningseenheden vindt u in de ca-
talogus, de planningsdocumenten en de website van de fabrikant.
• De installatieruimte moet voor de beschermingklasse conform de
technische gegevens van de module geschikt zijn.
) voorzien.
MS 200
